工业通用电子称重控制仪表结构设计

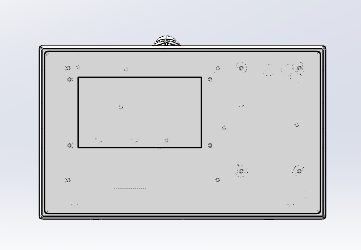

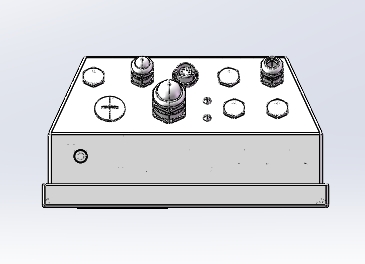

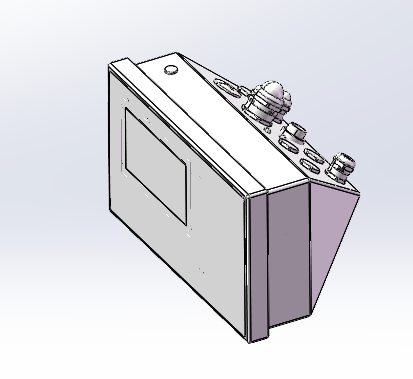

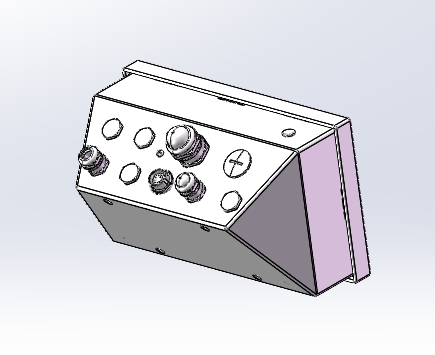

在工业称重计量场景里，这类称重控制仪表是整套称重系统的核心运算与交互终端，从车间原料入库的台秤计量、生产线在线检重、料仓料位称重监测，到物流分拣的动态称重工位，都能见到同类型设备的部署。这款仪表在结构设计上做了多场景适配的考量，面板区域的操作元件布局遵循工业现场操作人员的使用习惯，高频操作的功能按键、调节旋钮布置在面板中心操作舒适区，状态指示元件布置在易观察的面板边缘位置，避免操作时被手部遮挡。壳体采用钣金折弯拼接的结构形式，边角做圆弧过渡处理，既提升壳体结构强度，也能避免现场安装维护时的锐边磕碰风险，壳体侧面预留的通讯接口、传感接线端口做了下沉式设计，接线完成后线缆不会突出壳体侧面，减少现场布线时的线缆剐蹭隐患。

从功能适配角度看，这款仪表的硬件架构预留了多类型传感器的接入通道，既可以适配常规的电阻应变片式称重传感器，也能兼容电磁力平衡式高精度传感器、数字式称重传感单元，不需要额外加装信号转换模块就能完成不同精度等级称重场景的适配。通讯端口覆盖了工业现场常用的串口、以太网口以及数字IO端口，既可以独立完成称重数据的显示、参数设置、去皮清零、定值报警等基础功能，也能接入PLC或者上位机系统，把实时称重数据上传到工厂MES系统，配合产线完成自动配料、重量分选、超载报警等联动控制逻辑。

安装适配性上，这款仪表做了三种安装方式的结构预留，面板嵌入式安装时，壳体侧边的卡扣结构可以快速卡在控制柜面板的开孔上，不需要额外的固定件就能完成紧固，适配厚度1.5mm到3mm的冷轧钢控制柜面板；台式安装时可以搭配可选的倾斜底座，把仪表固定在工作台面上，倾斜角度适配操作人员坐姿观察视角，适合仓库检斤、实验室校准这类固定工位使用；壁挂式安装时，壳体背部的挂装孔可以直接挂在墙面的膨胀螺栓上，适合料仓旁、生产线侧这类没有操作台的安装场景。

结构设计过程中，壳体的防护等级做了针对性处理，面板区域的按键、旋钮和壳体之间加装密封胶条，正面可以达到IP65的防护等级，适配食品加工、化工原料车间这类有粉尘、少量液体飞溅的使用场景，壳体后部的接线腔做了独立的密封设计，接线完成后盖上盖板就能避免粉尘进入接线端子造成的接触不良。内部电路板的安装采用导轨卡扣加螺丝紧固的双重固定方式，在有振动的设备旁安装时，不会因为长期振动造成电路板接插件松动，提升设备在恶劣工业现场的运行稳定性。

操作面板的元件选型上，调节旋钮采用带档位反馈的金属轴旋钮，旋转时有清晰的档位触感，操作人员戴劳保手套也能准确完成参数调节，功能按键采用长行程的工业级轻触开关，按键寿命达到百万次级，适配工业现场高频次的操作需求。面板上的显示区域做了凹陷式的遮光设计，在车间强光照射环境下，也能清晰读取显示的重量数值，不会因为屏幕反光造成读数误差。壳体底部预留了接地端子，现场安装时可以直接连接车间接地网，避免静电或者工业电磁干扰影响称重数据的准确性，也能在设备出现漏电情况时保障操作人员的安全。

从实际选型适配的角度，这款仪表的尺寸设计兼顾了功能集成度和安装空间占用，面板宽度适配常规的小型控制柜安装开孔，不需要为了安装仪表额外扩大控制柜尺寸，台式安装时底座的占地面积小，不会占用工作台过多的操作空间。内部走线空间做了合理规划，强弱电线路分开走不同的走线槽，避免动力线路对微弱的传感信号造成干扰，接线端子采用插拔式结构，后期设备维护更换时不需要重新逐一接线，拔下端子插件就能完成仪表的拆装，大幅缩短现场维护的停机时间。
