粮食存储用装配式立筒仓结构设计

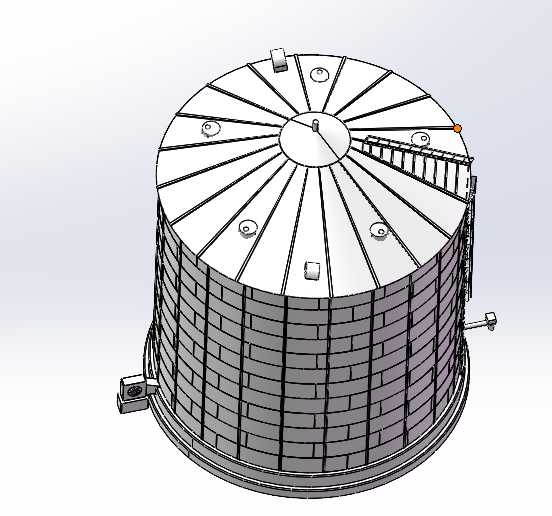

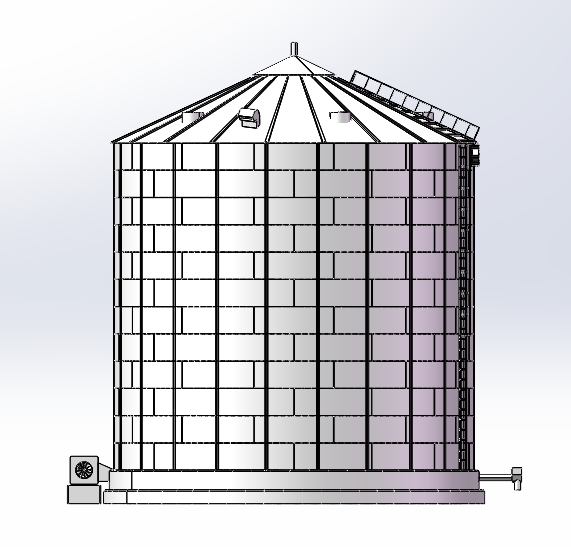

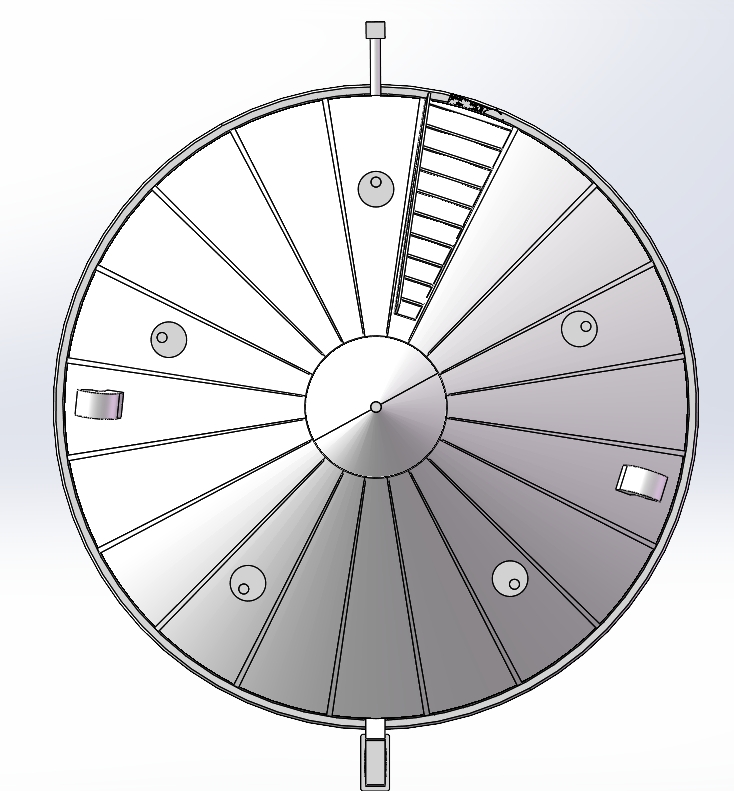

　　在散料仓储领域，立筒仓是粮库、建材堆场、原料仓储区的核心储料设施，区别于传统平房仓，其占地利用率更高，单仓存储容量大，配合进出料输送系统可实现散料的自动化周转，目前在粮食收储、水泥熟料中转、饲料原料存储、制糖原料仓储等场景应用广泛。本次设计的立筒仓采用装配式壁板拼接结构，仓壁由标准化预制壁板逐圈拼接而成，相比传统现浇混凝土筒仓，现场施工周期更短，后期维护时可单独更换受损壁板，大幅降低运维成本。仓顶采用锥台形桁架式顶盖，坡面设置多道径向加强筋，既可以快速排走顶部积水、积雪，避免仓顶长期积水造成的结构腐蚀，也能平衡仓内物料堆载产生的顶部径向张力，顶盖边缘对称设置的两个出料口，可对接不同方向的出料输送线，满足多线出料的布局需求。

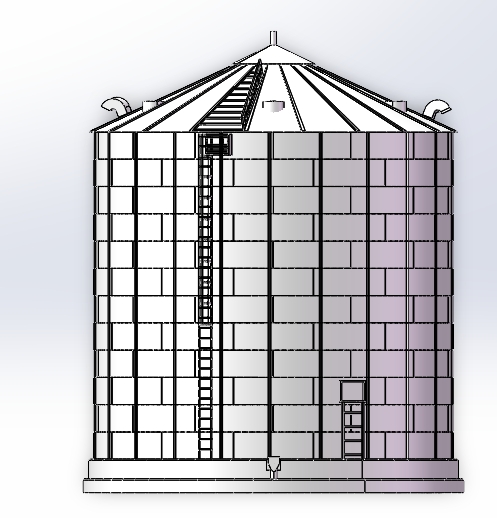

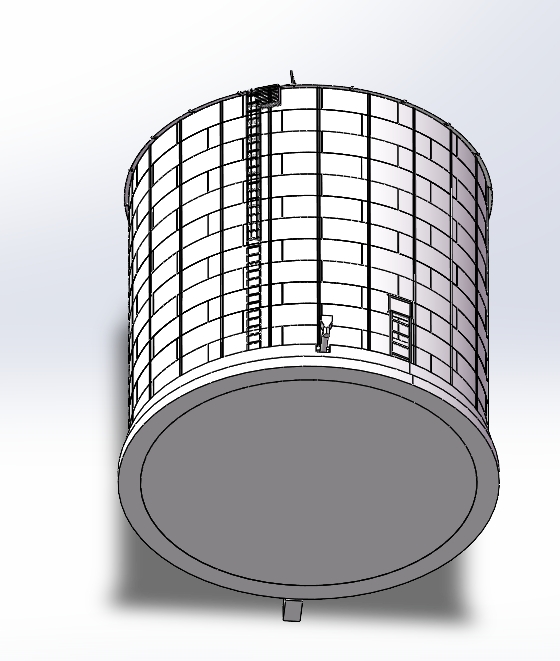

　　仓体侧面沿竖向设置通长爬梯，爬梯每间隔两米设置休息平台与护笼，满足运维人员定期进仓检查、清理余料的通行安全要求，爬梯旁预留的检修平台可对接料位计、温度传感器等监测设备的安装点位，方便后期加装仓储监测系统。仓体下部设置人孔门，位置距离仓底基础平台1.2米，满足人员进仓检修、清仓作业的通行需求，人孔门采用密封式结构，避免雨水渗入仓内造成物料变质。仓底采用锥形出料斗结构，斗壁倾角设置为55度，大于粮食、水泥等常见散料的自然休止角，可保证物料依靠自重顺利出料，减少仓内余料残留，避免长期积料造成的物料变质、仓壁腐蚀问题。

　　设计过程中首先根据单仓500吨的存储容量要求，结合小麦、水泥等常见散料的堆积密度，反推仓体内径为12米，仓壁直段高度为18米，整体安装边界控制在直径13米、总高22米的范围内，可适配多数中小型仓储区的场地布局要求。仓壁壁板采用波纹钢板材质，每圈壁板高度为1.2米，板厚根据仓壁不同高度的侧压力梯度设置，下部三圈壁板厚度为6mm，中部壁板厚度为4mm，上部两圈壁板厚度为3mm，在保证结构强度满足散料侧压力要求的前提下，尽可能降低整体自重，减少基础承载负荷。仓壁拼接处采用高强度螺栓加密封胶条的连接方式，既保证拼接强度，也可避免雨水从拼接缝隙渗入仓内。

　　仓顶顶盖采用镀锌钢板弯折成型，内部设置角钢焊接的桁架支撑，桁架与仓壁顶部的预埋法兰盘通过螺栓连接，保证顶盖与仓体的连接可靠性，顶盖顶部设置的通风帽可实现仓内外空气对流，降低仓内物料存储过程中的温湿度，减少物料霉变风险。基础部分采用环形钢筋混凝土基础，基础宽度为1.5米，埋深2.5米，可满足大部分非软土地基区域的承载要求，基础顶面预埋的连接法兰与仓壁底部壁板通过螺栓固定，安装时可通过法兰处的调节垫片调整仓体垂直度，保证仓壁竖向偏差不超过千分之一，避免长期堆载造成的仓体倾斜。设计时还考虑了不同场景的适配性，若用于粮食存储场景，可在仓内壁加装食品级环氧树脂涂层，避免钢板直接接触粮食造成的污染；若用于水泥、焦炭等工业散料存储，可在仓壁易磨损部位加装耐磨衬板，延长仓体使用寿命。进出料接口均采用标准化法兰设计，可对接斗式提升机、皮带输送机、溜管等常见输送设备，无需额外进行接口改造，适配现有散料输送系统的布局要求。
