东风车型后桥主减与牙嵌自锁差速器结构

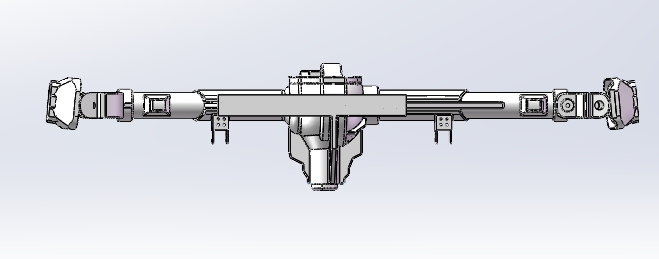

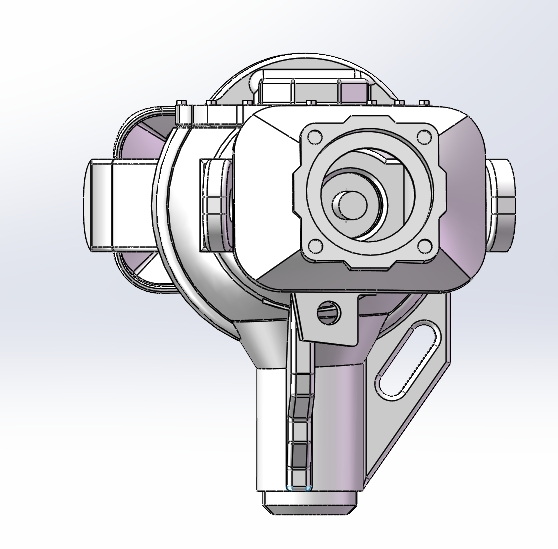

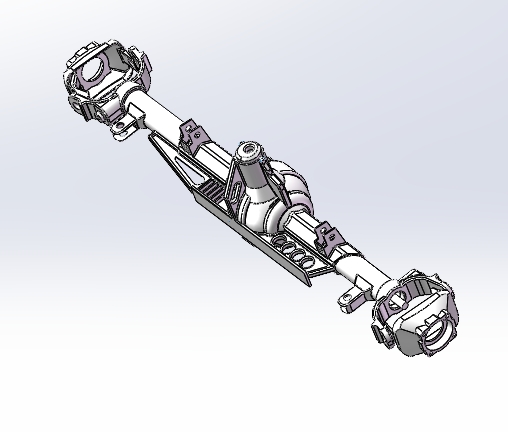

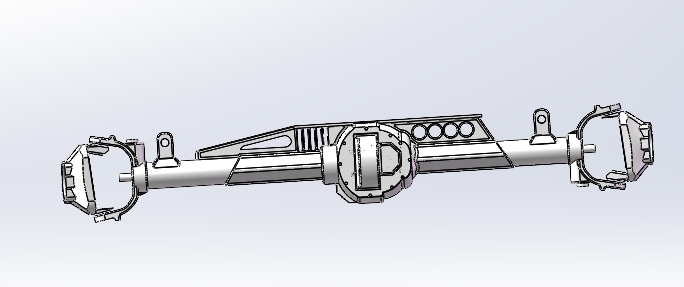

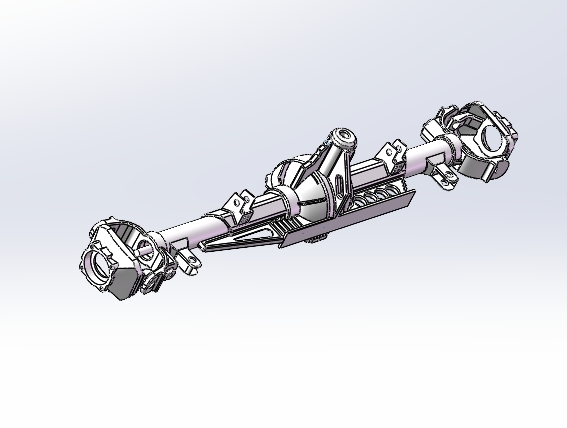

这套后桥传动总成的结构设计，完全围绕硬派越野车型的非铺装路面通行需求展开，匹配整体式后桥的承载布局，将主减速机构与牙嵌式自锁差速器集成在桥壳中段的主减腔体内，两端通过桥管连接轮边安装法兰，整套结构的安装边界完全适配东风EQ2102N这类6*6驱动形式车型的后桥悬架固定点，桥壳上方预留的推力杆安装座、减震器连接耳位都和原厂底盘硬点完全对齐，不需要额外做安装位的改制就能直接完成车桥换装。

从实际工况适配来看，常规开放式差速器在越野场景下单轮离地时，会把全部动力传递给打滑车轮，导致有抓地力的车轮完全失去动力输出，很多车型后期加装的差速锁需要驾驶员手动判断打滑状态再操作锁止，反应滞后的同时还容易因为误操作损坏传动部件。这套牙嵌式自锁差速器的结构逻辑，是在差速器壳体内部集成了牙嵌啮合机构，不需要额外的气路、油路控制结构，当两侧车轮的转速差超过设定阈值时，啮合套会在凸轮机构的推动下自动接合，直接锁死左右半轴的转速差，把动力传递到有抓地力的一侧车轮，整个锁止过程不需要驾驶员手动干预，在泥泞、冰雪、岩石路面行驶时，能大幅降低驾驶员的操作负荷，也能避免因为锁止时机不对导致的传动系统冲击。

主减速器部分采用的是螺旋锥齿轮传动结构，主动锥齿轮通过跨置式支撑结构固定在主减壳上，两个圆锥滚子轴承分别布置在齿轮的前后端，能承受大扭矩输入下的径向和轴向载荷，从动锥齿轮通过螺栓固定在差速器壳体上，和差速器总成一起通过两个大尺寸圆锥滚子轴承支撑在主减腔的轴承座上。主减速比的设定完全匹配车型的柴油发动机扭矩输出特性，能把变速箱传来的高转速低扭矩输入，转化为低转速大扭矩输出到轮边，同时通过锥齿轮的正交传动，把动力传递方向旋转90度，适配发动机纵置、车轮横置的整车布局。在设计这套结构的三维模型时，需要严格控制主从动锥齿轮的啮合印痕位置，通过调整主减壳上的调整垫片厚度，保证齿轮在全负荷工况下的啮合面处于齿面中部，避免偏载导致的齿轮早期磨损；差速器内部的十字轴、行星齿轮、半轴齿轮的配合间隙也需要严格控制，间隙过大会导致起步、换挡时的传动冲击，间隙过小则会导致差速功能卡滞，转弯时出现轮胎拖磨的问题。

从安装边界来看，桥管两端的轮边法兰连接尺寸、制动底板安装孔位都和原厂部件完全通用，主减输入端的法兰盘尺寸匹配原厂传动轴的连接花键，不需要对传动轴做改制就能完成对接。桥壳上的钢板弹簧安装座宽度、中心距都对应车型的后悬架参数，U型螺栓的安装孔位完全对齐，整套总成的重心位置和原厂车桥保持一致，不会改变车辆的悬架几何特性，避免改装后出现行驶跑偏、轮胎异常磨损的问题。牙嵌式自锁机构的触发阈值经过了多轮工况验证，在正常公路行驶转弯时，左右车轮的转速差处于阈值范围内，差速器保持正常差速功能，不会影响车辆的转向灵活性，不会出现转弯制动的问题；只有当单侧车轮完全失去抓地力、转速差快速升高时，锁止机构才会触发，锁止动作的响应速度控制在0.2秒以内，能在车轮刚开始打滑时就完成动力切换，避免车轮长时间空转刨坑，提升松软路面的通过能力。

在结构细节上，主减壳体采用了加强筋布局设计，在轴承座、齿轮受力点对应的壳体位置布置了径向加强筋，能承受大扭矩冲击下的壳体变形，避免因为壳体变形导致齿轮啮合位置偏移；桥管和主减壳的连接采用了过盈配合加塞焊的工艺结构，保证桥管的连接强度，在大载荷冲击下不会出现桥管松动、移位的问题。差速器壳体采用了球墨铸铁材质的结构设计，内部的润滑油道能把主减腔的齿轮油引导到各个啮合齿面和轴承位置，保证全工况下的润滑效果，避免高速、大负荷工况下出现部件烧蚀的问题。这套结构的三维建模过程中，需要重点关注各个运动部件的间隙校核，特别是差速器锁止机构的运动行程，要保证啮合套在全行程内不会和周边部件出现运动干涉，回位弹簧的预紧力参数要和锁止触发阈值匹配，既要避免正常行驶时出现误锁止，也要保证打滑时能可靠锁止。
