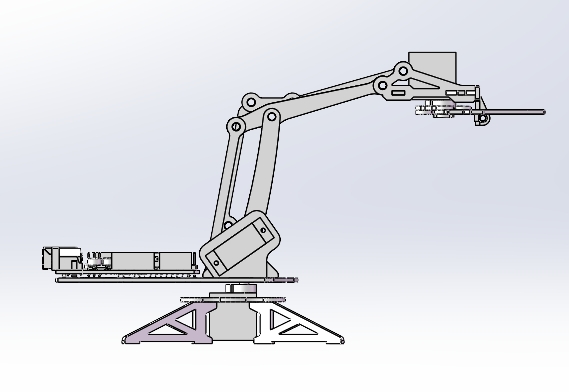

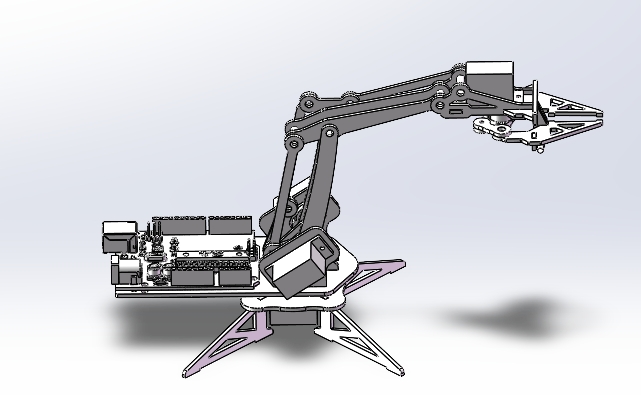

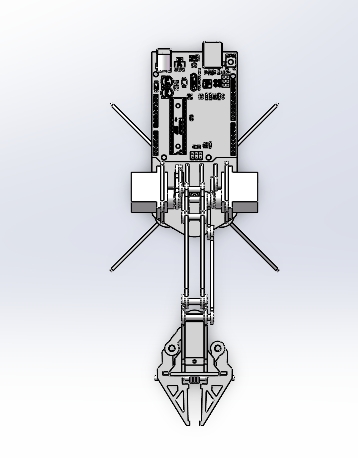

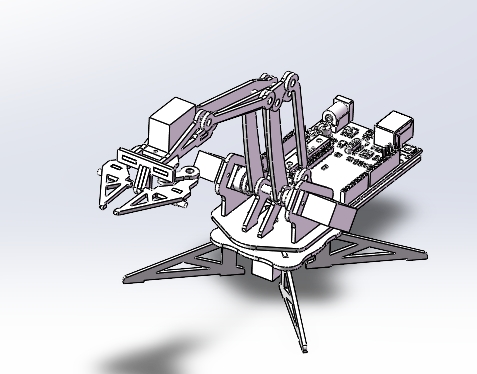

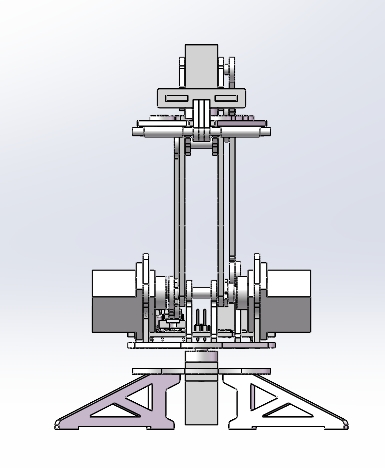

桌面级图形编程教学用小型机械臂结构

　　从实际教学用途来看，这款机械臂并非面向工业产线的重载搬运场景，而是针对机器人编程入门、机械结构认知、运动控制逻辑验证的教学需求开发，可承载0.5kg以内的教学实训负载，末端可搭配夹爪、吸盘、画笔等不同执行配件，完成轨迹绘制、物料分拣、点位搬运等基础实训项目，学生可通过图形化编程界面直接拖拽指令块完成运动路径设置，无需一开始就接触复杂的代码编写，降低机器人技术入门的学习门槛。这款桌面级机械臂的结构设计，完全围绕桌面教学场景的使用边界展开，整体底座采用三角支撑式的型材拼接结构，安装时仅需占用普通办公桌0.08平方米左右的台面空间，底座预留的四个沉头安装孔可配合M4螺栓直接固定在实训台板上，也可搭配防滑橡胶垫直接放置在桌面使用，无需额外做地基或大型安装支架，适配绝大多数院校、培训机构的现有实训工位条件，不会对原有教学场地的布局造成改动。

　　在功能特性设计上，这款机械臂的关节传动全部采用步进电机配合同步带的传动方案，每个关节都预留了编码器安装位，既可以通过开环控制完成基础的运动演示，也可拓展闭环控制功能实现更高精度的位置控制，关节处的限位结构采用物理硬限位加软件软限位的双重设计，避免学生调试程序时出现超程碰撞损坏结构件的问题，所有线束都通过臂身内部的走线槽布置，外部没有裸露的拖链或飞线，既避免实训过程中线束被拉扯造成的电路故障，也能让学生更清晰地观察机械臂的关节运动逻辑，不会被杂乱的线束遮挡结构细节。

　　设计思路上，这款机械臂没有追求工业级机械臂的高速度、高精度参数，而是优先考虑教学场景下的易拆装、易调试、安全性高的需求，所有结构件都采用模块化设计，臂身的连杆部分可通过快拆螺栓更换不同长度的配件，学生可自行调整臂展范围验证不同工作半径下的运动学参数，关节处的端盖都采用卡扣式安装，无需专用工具即可拆开观察内部的传动结构，方便老师讲解传动原理、装配工艺相关的内容，整体运动速度控制在0.2m/s以内，即使运动过程中碰到人体也不会造成伤害，完全满足教学场景的安全要求。从安装边界来看，这款机械臂的最大臂展为320mm，垂直方向的最大运动高度为280mm，安装时只需在台面上预留前后左右各400mm的无遮挡空间，即可满足全行程运动的空间需求，底座的控制模块集成在底座内部，无需额外外置大型控制箱，仅需一根Type-C线即可连接电脑完成编程与供电，进一步减少了对桌面空间的占用，适配普通教室、创新实验室、个人爱好者桌面等多种狭小空间的使用场景。

　　在实际教学应用中，这款机械臂可覆盖从机械结构认知、装配工艺实训、运动学仿真验证、图形化编程入门、传感器拓展应用等多个环节的教学内容，既可以作为中小学创客教育的机器人实操载体，也可作为高职院校工业机器人专业的入门级实训设备，帮助学生从结构到控制全链路理解机械臂的工作原理，避免传统教学中理论与实操脱节的问题，学生可在完成基础编程学习后，自行拓展视觉识别、力觉反馈等配件，完成更复杂的实训项目，具备足够的二次开发空间。
