城市环卫作业吸污真空罐车结构设计

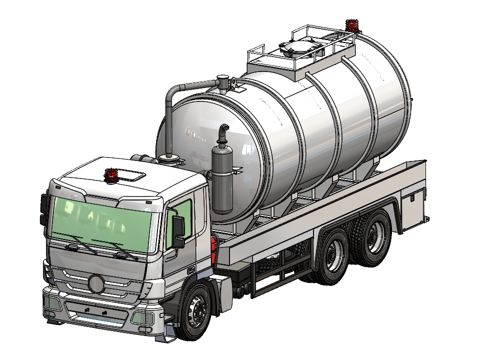

　　上装的储污罐采用卧式圆筒形结构，这种结构的优势在于环向受力均匀，能承受真空泵工作时罐内形成的0.08-0.09MPa负压，不会像方形罐体那样在持续负压下出现壁板凹陷变形，罐体的环向加强筋沿筒体轴向等距分布，每道加强筋的折弯高度与板材厚度匹配，既不会因为加强筋过高增加整车整备质量，也不会因为强度不足导致罐体失稳。罐体前端靠近驾驶室的位置布置了真空发生单元，也就是真空泵与油气分离装置，这个位置的选择是经过多轮布局校核的：一方面离底盘取力口的传动距离最短，动力从变速箱侧取力器输出后，通过传动轴直接驱动真空泵，减少了长距离传动带来的功率损耗；另一方面这个位置离驾驶室近，操作人员在驾驶室内就能通过观察真空表判断罐内压力状态，不需要绕到车辆尾部查看，作业时的观察效率更高。在市政管网运维、厂区排污清理、突发水环境应急处置的场景里，这类带真空储污罐的作业车辆是核心作业载体，区别于普通货运车辆，它的上装结构完全围绕负压抽吸、密闭存储、承压卸料的核心逻辑设计，没有多余的装饰性结构，每一处布局都服务于实际作业效率与安全规范。从三维结构的布局逻辑来看，底盘选用的是三轴重载商用车底盘，前后轴荷分配经过匹配，后轴为双胎承载结构，刚好能承载满罐状态下污水与污泥的总重量，避免作业过程中出现轴荷过载、轮胎爆胎或者车架变形的问题。

　　罐体顶部设置了人孔与安全护栏，人孔的尺寸刚好满足检修人员进入罐内清理淤积污泥的需求，周边的护栏高度符合高空作业防护要求，顶部还设置了防溢阀，当罐内污水液位达到额定容积的90%时，防溢阀会自动切断气路，避免污水被吸入真空泵造成设备损坏。罐体侧面布置了抽吸管路与操作阀组，管路的转弯半径全部大于管路直径的3倍，减少污泥抽吸过程中的管路阻力，避免大颗粒杂物在弯头处堵塞，操作阀组的高度刚好在站立操作人员的腰部位置，不需要弯腰或者登高就能完成阀门切换，符合人机工程学的设计要求。

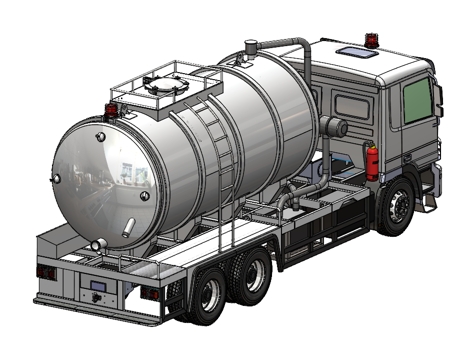

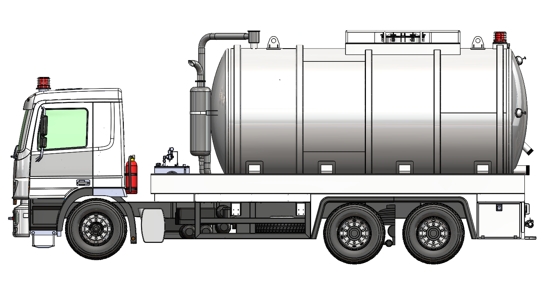

　　车辆尾部设置了卸料后盖与锁紧机构，后盖采用液压锁紧与手动锁紧双重保险，当需要倾倒罐内淤积的固态污泥时，液压举升缸会将罐体前端顶起，后盖在液压驱动下开启，污泥靠自重从尾部排出，这种卸料方式比单纯靠正压压料的效率更高，尤其是处理黏度大、含固率高的化粪池污泥或者管网淤积物时，不会出现出料口堵塞的问题。从安装边界的尺寸来看，整车的宽度控制在2.5米以内，满足城市道路的通行限宽要求，整车高度不超过3.8米，能顺利通过城市常见的限高杆与下穿隧道，轴距的选择也兼顾了转弯半径，在老旧小区的狭窄道路里也能顺利调头作业，不会因为车身过长无法进入作业点位。

　　在功能设计上，这类车辆除了常规的抽吸污水、污泥功能外，还预留了高压清洗接口，可以外接高压水枪疏通下水道，也能在应急场景下抽取路面积水、消防余水，甚至在部分小型火灾现场，能利用罐内存水配合外接水泵完成初期灭火，这也是为什么它的应用场景不局限于环卫部门，市政养护、工矿企业、应急管理部门都会配置这类设备。建模过程中需要特别注意的是罐体与底盘车架的连接结构，副车架与主车架之间必须设置缓冲垫，避免车辆行驶过程中罐体的振动直接传递到主车架造成焊缝开裂，同时管路的固定卡箍都要设置橡胶减震层，避免长期振动导致管路磨损漏气，毕竟整个抽吸系统的密封性直接决定了真空度能不能达到作业要求，哪怕是很小的泄漏点，都会导致抽吸效率大幅下降，甚至无法完成作业。另外，罐体尾部的视污管是透明的耐腐材质，操作人员在地面就能直接看到罐内的液位高度，不需要爬到车顶查看，这个细节设计虽然不起眼，但在实际作业中能大幅降低操作人员的劳动强度，也减少了登高作业的安全风险。
