电子元器件载带定长切断专用设备结构

在SMT电子元器件封装、卷带包装的生产工序里，载带切断是衔接前段编带、后段分盘包装的核心工位，这款设备就是针对该场景开发的专用裁切装备，主要适配8mm-56mm宽度规格的电子元件包装载带，覆盖电阻、电容、小型连接器、贴片IC等绝大多数贴片类元器件的载带加工需求，可直接对接前端编带机出料端，也可作为独立工位嵌入半自动包装产线，解决传统手工裁切长度误差大、切口毛边、载带变形导致的后续吸料卡料问题。

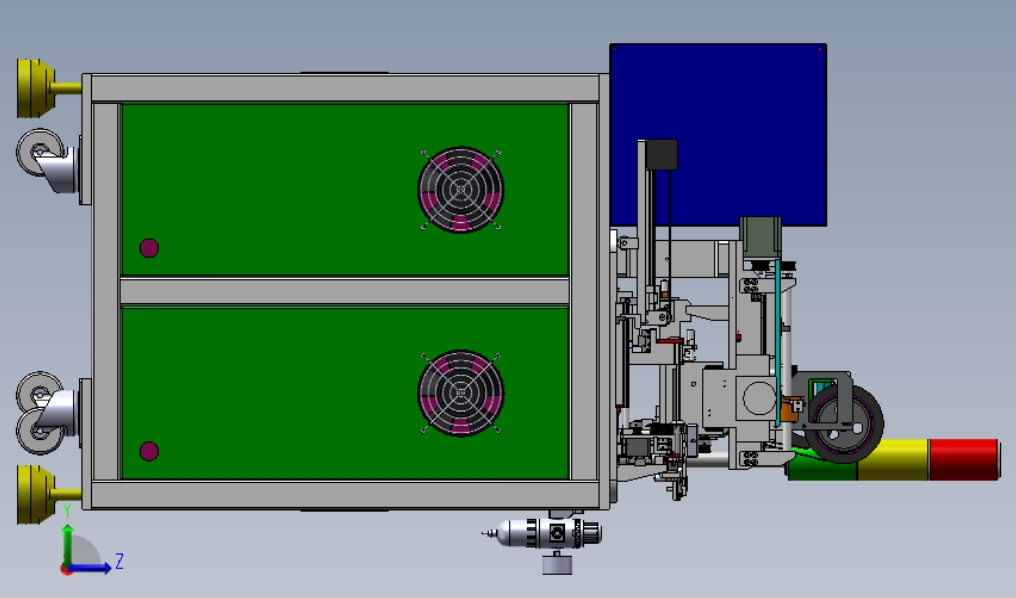

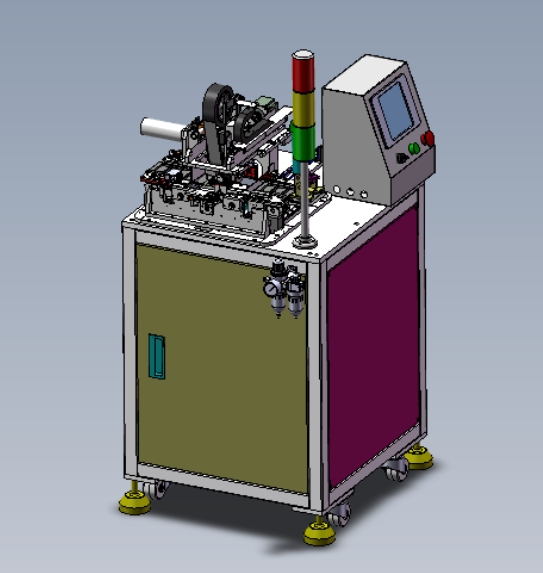

从结构布局来看，设备采用立式框架作为承载主体，上部预留了整卷载带的入料安装空间，料卷支撑轴带阻尼张力调节结构，可避免载带送料过程中出现松垮、拉扯过度导致的孔位变形问题，入料段设置了多组导向压辊，压辊表面包胶处理，既保证载带输送过程中不打滑，也不会压伤载带表面成型的元件容纳腔。送料机构采用双步进电机配合同步带传动，一组驱动送料压辊做定长输送，通过载带侧边的同步定位孔做位置校准，送料精度可控制在±0.1mm以内，完全满足不同长度载带段的裁切公差要求；另一组步进电机驱动裁切工位的曲柄连杆机构，带动上切刀做上下往复裁切动作，切刀采用高速钢材质，刃口做斜角研磨处理，裁切时切口平整无毛刺，不会出现载带压裂、分层的问题，裁切工位下方设置了废料导流槽，裁切产生的少量边角料可顺着导流槽滑入设备旁的废料收集盒，避免碎屑堆积在传动机构内造成卡滞。

裁切完成后的载带段，由设备下部的双轴平移搬运机械手完成取料转运，机械手末端采用真空吸嘴结构，可根据载带宽度调整吸嘴间距，吸持力度可通过调压阀调节，避免吸持力过大压坏载带内封装的元器件，也不会因吸力不足导致载带段掉落。机械手将裁切好的载带段从裁切工位转运到出料压紧位，压紧位设置了弹性压块，可将载带段整齐叠放或者定位到后续接料工位的料盘内，实现裁切到收料的全流程自动化衔接，无需人工反复取放料。设备侧面安装了三色状态指示灯，可直观反馈设备运行、待机、故障三种状态，方便现场操作人员快速识别设备工况。

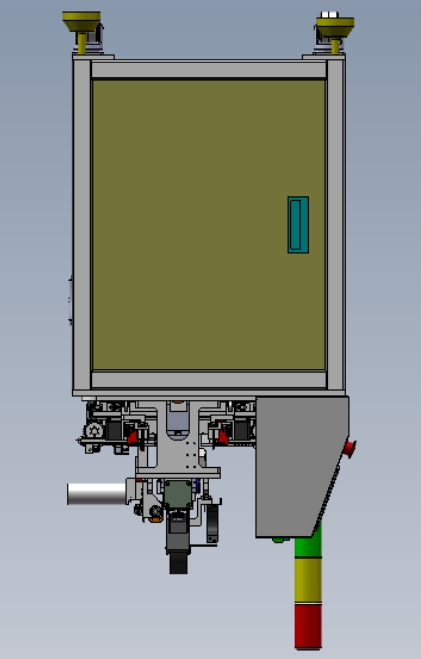

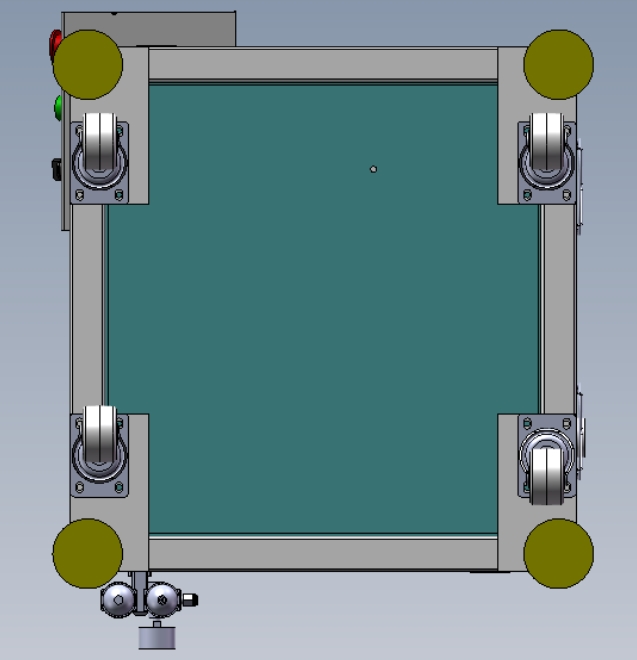

从安装边界来看，设备整体采用紧凑型立式布局，主体框架采用铝型材拼接组装，整体占地宽度不超过600mm，深度不超过500mm，高度不超过900mm，底部预留了标准安装孔位，可直接固定在生产线的工作台面上，也可搭配独立脚架作为 standalone 设备使用，设备的气路、电路接口全部集中在设备后侧下部，接线接管时无需拆解设备主体外壳，现场安装调试的效率较高。设计过程中充分考虑了不同规格载带的兼容性，切刀安装座、导向压辊的间距都做了可调式设计，更换不同宽度的载带生产时，只需调整对应导向件的间距、更换适配宽度的切刀即可完成换型，换型时间可控制在10分钟以内，适配多品种小批量的电子加工生产场景。

设备的传动部位全部设置了透明亚克力防护挡板，既可以观察内部传动机构的运行状态，也能避免操作人员误触运动部件造成安全隐患，裁切工位设置了安全光栅，当有异物进入裁切区域时设备会立刻停止运行，保障操作安全。在实际生产测试中，该设备的裁切节拍可达每秒1次，连续运行8小时的裁切良率可达99.8%以上，相比传统的手工裁切+人工整理的作业模式，生产效率可提升4倍以上，同时大幅降低人工操作带来的长度不一致、切口不良等质量问题，也避免了人工反复接触载带导致的元器件静电损伤风险，设备整体的易损件只有切刀和送料压辊的包胶层，日常维护只需定期清洁导向辊表面的灰尘、检查切刀刃口磨损情况即可，维护成本极低，非常适合中小型电子加工厂、编带包装车间的产线配套使用。
