SMT生产线用0.5米接驳输送台结构

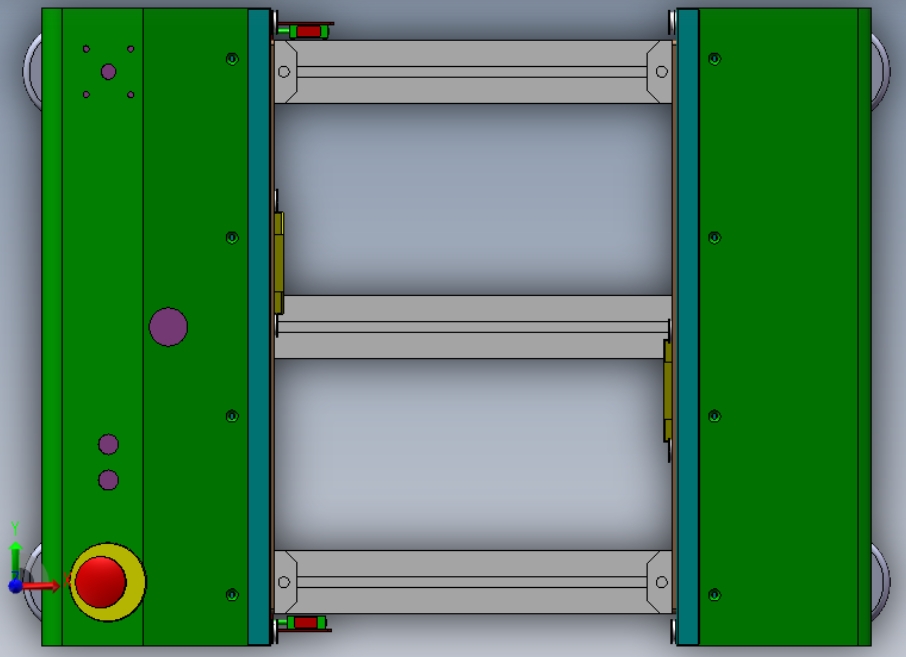

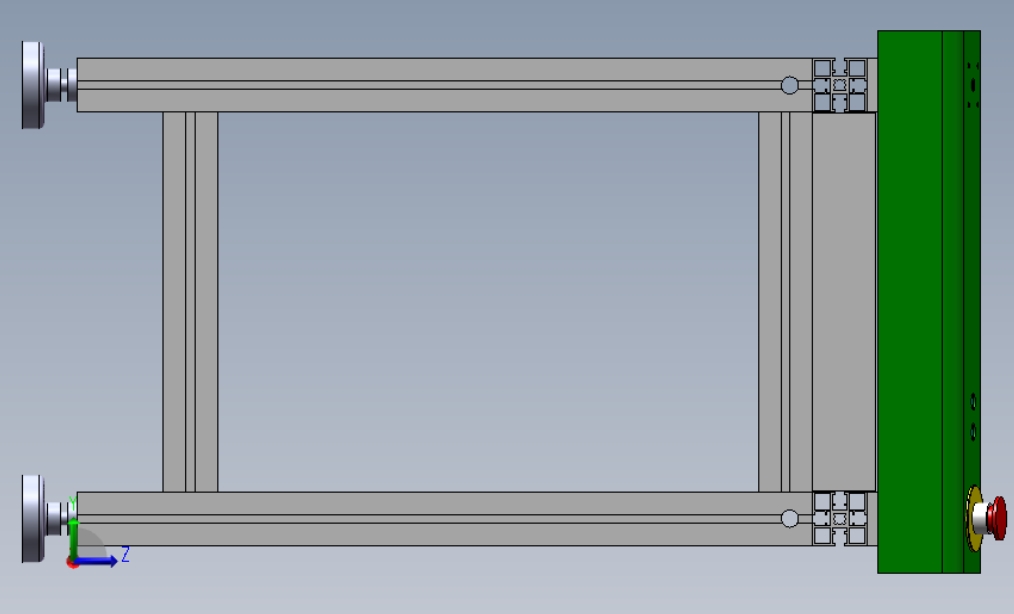

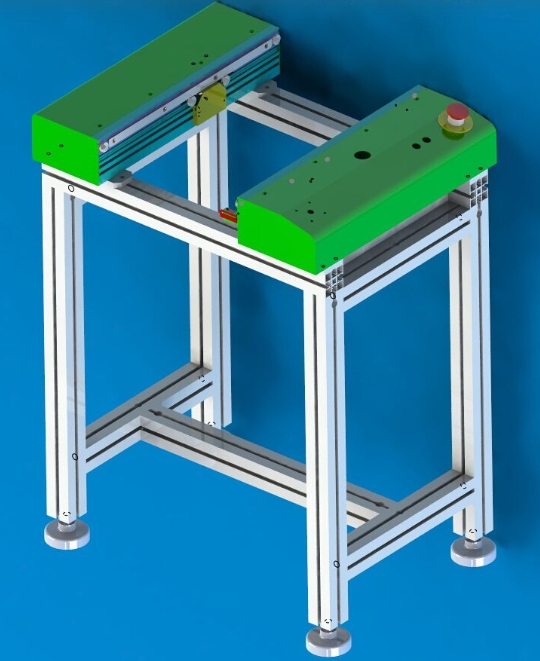

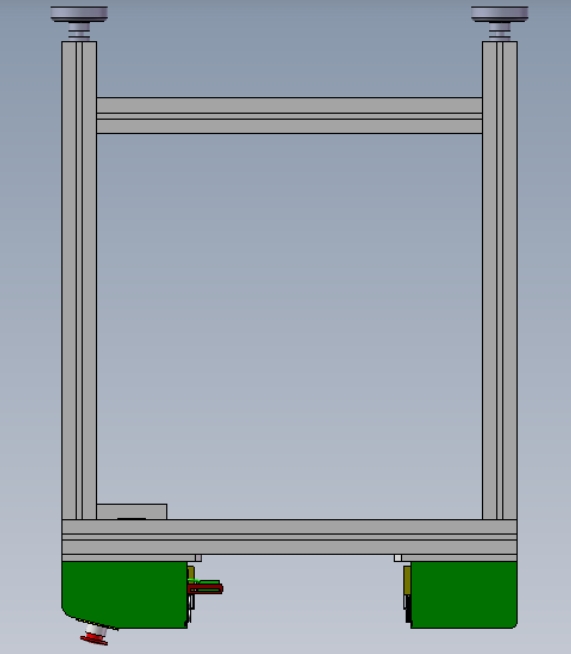

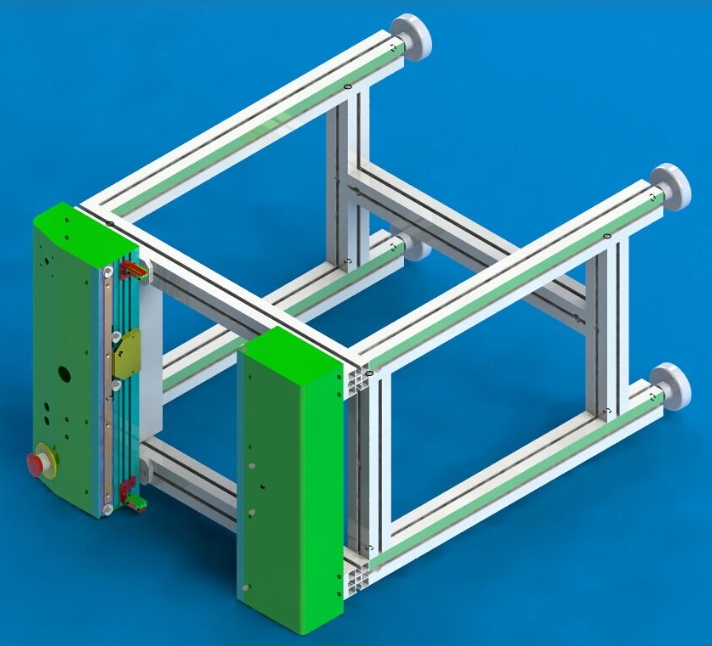

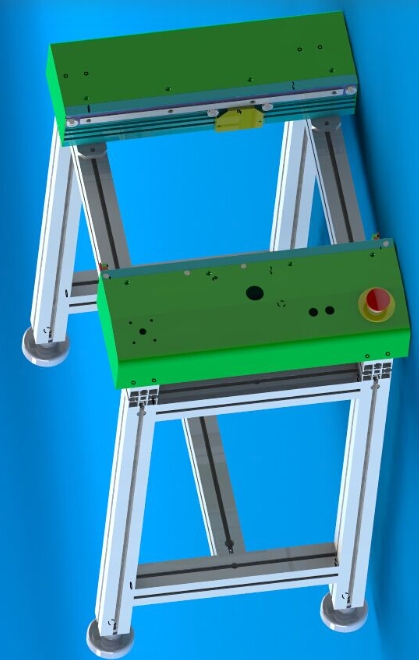

　　在电子制造SMT车间的产线布局里，不同工序设备之间往往存在高度差、间距差，或是节拍不匹配的问题，这款0.5米长度的接驳台，就是专门针对这类场景设计的过渡衔接单元，主要承担SMT生产线前后段设备之间的PCB板转运衔接功能，避免板件在设备对接处出现卡滞、掉落、节拍错位的问题。从结构设计来看，这款接驳台采用工业铝型材搭建主体框架，铝型材的槽道结构方便后续调整安装位置、加装辅助配件，框架整体做了对称式设计，两侧的立式支撑柱顶部配置了可调脚杯，安装时可以根据前后对接设备的实际台面高度，微调接驳台的整体水平度与高度差，保证输送面和前后设备的工作台面齐平，避免PCB板过渡时出现磕碰。

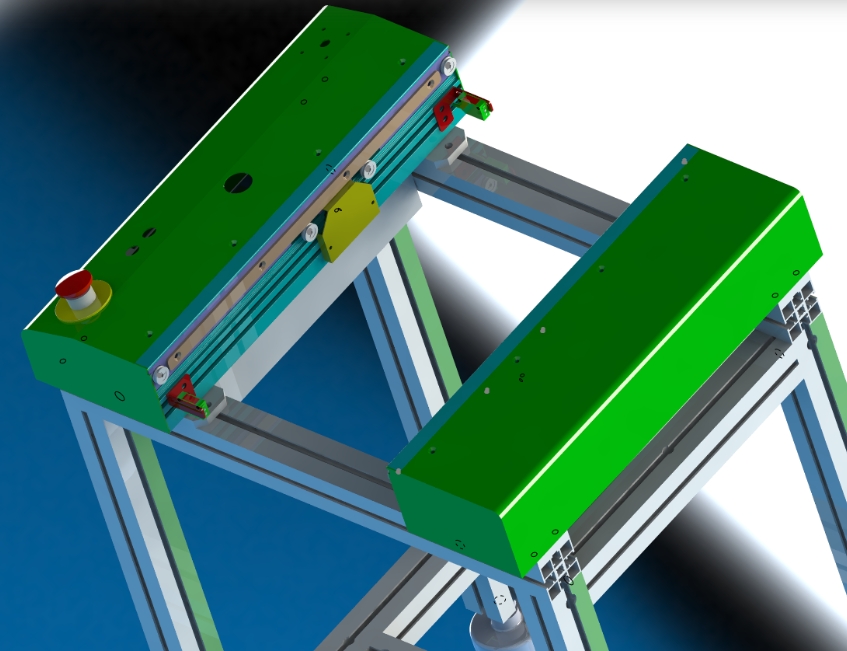

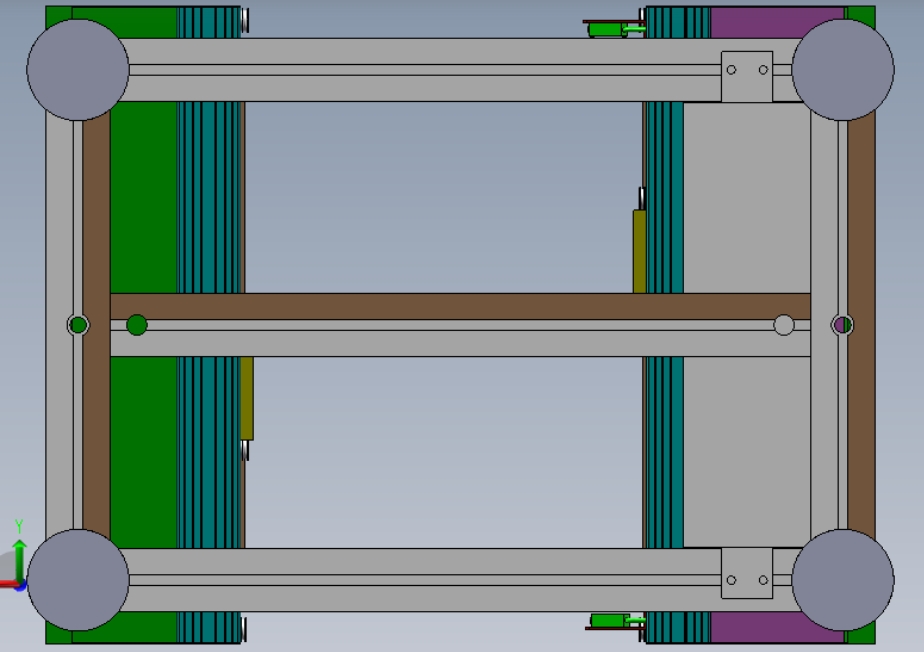

　　底部的输送单元采用皮带输送结构，两侧的绿色护罩内部集成了驱动辊、张紧机构与传动组件，张紧结构设计在护罩侧端，日常维护时不需要拆解整体框架，就能快速调整皮带张紧度，更换皮带也只需要拆卸侧端的小盖板即可，大幅降低产线运维的停机时间。这款接驳台的有效输送长度为0.5米，宽度方向可以适配常规尺寸的PCB板输送，安装时需要预留的边界尺寸比主体框架宽出100mm左右，方便两侧接线、调整机构的操作空间，设备整体的重心落在底部框架的中心位置，即使高速运转时也不会出现明显晃动，不需要额外打膨胀螺丝固定地面，适合产线快速换型、调整布局时快速移位安装。

　　从功能特性上，它可以匹配SMT线中印刷机、贴片机、回流焊、AOI检测设备之间的衔接需求，输送速度可以根据前后设备的生产节拍做对应调整，保证板件转运的节奏和整条产线同步，减少因为衔接不畅导致的堆板、停线问题。设计过程中充分考虑了SMT车间的洁净度要求，整体结构没有容易积尘的死角，铝型材表面做了阳极氧化处理，不会产生掉屑、锈蚀的问题，护罩采用防静电材质制作，避免输送过程中静电打坏PCB板上的精密电子元器件。框架的横梁部分做了加强结构设计，即使长时间承载较重的PCB拼板，也不会出现横梁下弯变形的问题，保证输送皮带始终处于水平状态，避免板件在输送过程中出现偏移、掉板的情况。

　　两侧的支撑柱上预留了传感器安装位，可以根据实际需求加装到位检测传感器、板件有无传感器，实现和前后设备的信号联动，当前段设备送出板件时，接驳台自动启动输送，板件送到后段设备入口时自动触发后段设备的接板信号，完全不需要人工干预就能完成自动转运。在实际产线应用中，这类短尺寸接驳台除了用于固定设备之间的衔接，还可以用于临时补位、检修时的临时通道，当某台设备需要临时下线维护时，可以用这类接驳台快速搭建临时输送通道，绕过维护设备保证整条产线的其他工序正常运转，减少产线停机带来的产能损失。和更长尺寸的接驳台相比，0.5米的规格灵活性更强，安装占用空间更小，对于车间内设备间距紧凑的布局场景适配性更好，不需要对现有产线做大规模改造就能直接加装使用。
