带安装法兰的工业级三针电源插座结构

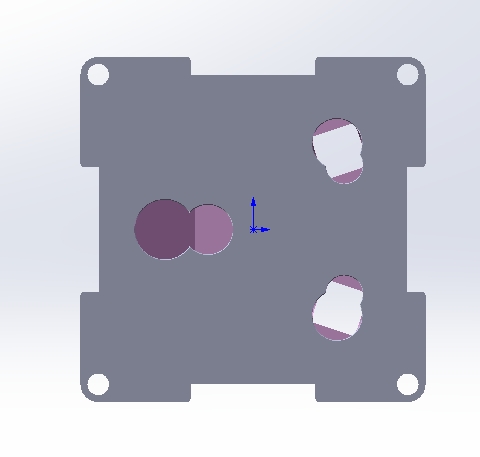

　　这款三针电源插座主要面向工业控制柜、小型机电设备、户外配电终端等场景的交流供电接驳需求，作为设备端的市电输入接口，承担着设备内部供电回路与外部市电网络的安全连接作用，区别于民用墙面插座，该结构更侧重安装后的结构稳定性与接线端的防护性能，适配多振动、多粉尘的工业使用环境。从结构设计逻辑来看，整个插座采用一体化基座加安装法兰的布局，外围的灰色安装法兰延伸出四个带通孔的固定耳，四个安装孔呈矩形对称分布，安装时可通过M4规格的螺丝直接固定在设备壳体的预设开孔位上，法兰面与设备壳体贴合后可形成稳定的支撑，避免插拔插头时插座本体发生移位，安装边界完全适配常规工业设备壁厚1.5-3mm的壳体开孔需求，法兰边缘做了R角过渡，不会在安装时割伤安装人员的手部，也能避免应力集中导致法兰在长期振动下出现开裂。

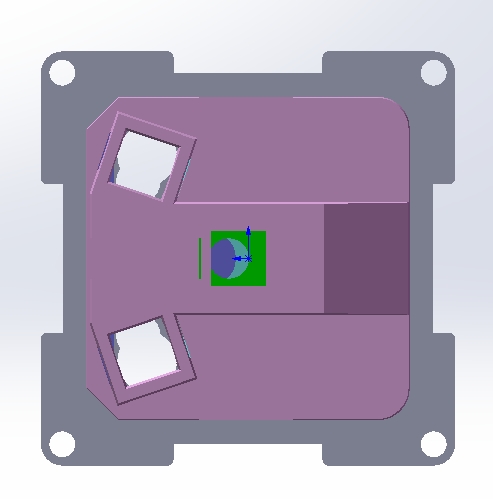

　　插座主体的绝缘基座采用紫色阻燃绝缘材质，整体轮廓做了大圆角处理，没有尖锐的棱角，避免装配过程中划伤线材绝缘层。基座上的两个插孔位呈斜向对称排布，对应插头的零、火极插片，插孔内部设置了防脱弹片结构，插头插入后弹片会紧紧贴合插片表面，既可以降低接触电阻避免接插部位发热，也能防止设备运行过程中受振动影响导致插头松脱断电。基座中部的绿色标识区域对应接地极位置，接地极的接触弹片做了加长设计，保证插头插入时接地极优先接通，拔出时最后断开，从结构上实现接地保护的优先级，避免设备漏电时出现接地滞后的安全隐患。

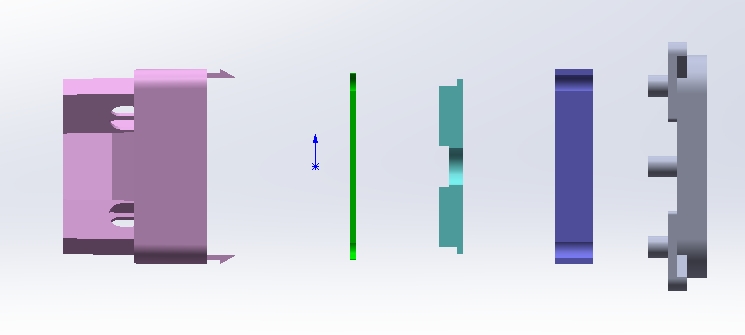

　　基座侧面的深色区域是压线端的防护盖结构，接线时打开防护盖即可将火线、零线、地线分别接入对应的接线端子，端子采用螺丝压紧式结构，可适配0.75-2.5平方毫米的多股铜芯线，接线完成后盖上防护盖可以避免裸露的接线端与设备内部其他金属部件接触造成短路，也能阻挡粉尘进入接线腔堆积导致的绝缘性能下降。从实际使用的角度出发，这款插座的结构设计充分考虑了工业场景的使用痛点：安装法兰的固定耳厚度比基座主体厚1.2mm，提升了安装位的结构强度，即使多次插拔插头也不会出现固定耳断裂的问题；绝缘基座的材质选用耐温120℃的阻燃工程塑料，即使接插部位出现短时异常发热，也不会出现基座融化、起火的风险；三个电极的间距严格按照电气安全间隙设计，极间爬电距离满足低压电气设备的安全要求，即使在湿度较高的使用环境下也不会出现极间拉弧、短路的问题。

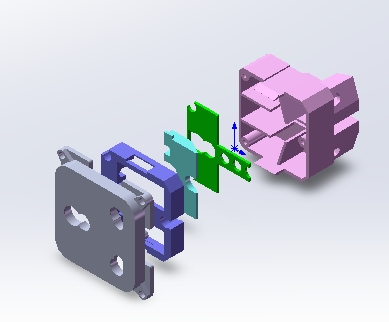

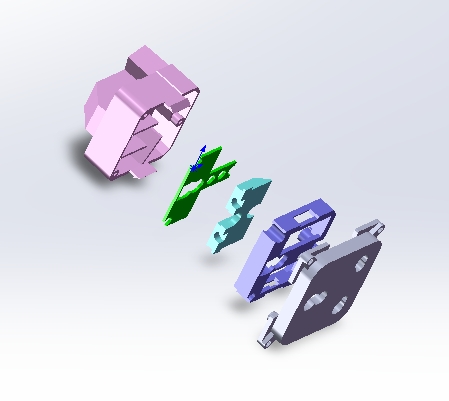

　　在进行三维建模时，该结构的建模难点主要集中在插孔内部弹片的弧度设计与安装法兰的安装孔位公差匹配上：弹片的弧度需要兼顾插拔力与接触可靠性，弧度太大则插拔力过大，使用体验差，弧度太小则接触压力不足，容易出现接触不良发热的问题；安装孔的位置公差需要控制在±0.1mm以内，才能保证与设备壳体的开孔精准对位，避免安装时出现螺丝无法穿入的问题。整个插座的外形尺寸紧凑，不会占用设备内部过多的安装空间，同时接线腔预留了足够的走线空间，即使是较粗的供电线也能顺利完成接线，不会出现线材弯折过度导致线芯断裂的问题。
