QH700型250行程直线滑轨滑块组件

在非标自动化生产线、小型精密机床进给单元、检测设备位移平台这类需要精准直线导向的场景里，这类带行程限位的直线滑轨组件是核心导向承载部件，区别于普通无限位的直线导轨，这款QH700规格的滑轨直接集成了行程触发结构，不需要额外在设备机架上单独安装限位撞块与开关支架，能大幅缩减装配环节的调试工时，也避免了外接支架长期受设备振动产生移位，导致限位信号触发位置偏移的问题。从实际使用场景来看，这款滑轨适配的工况多为中低速、中等负载的直线往复运动，比如3C产品组装工位的滑台移动、小型包装设备的推料机构位移、光学检测设备的镜头模组调焦平移，这类场景对导向精度有一定要求，但不需要重载导轨的高刚性，同时对安装空间的紧凑性要求较高，集成式的结构刚好能匹配这类需求。

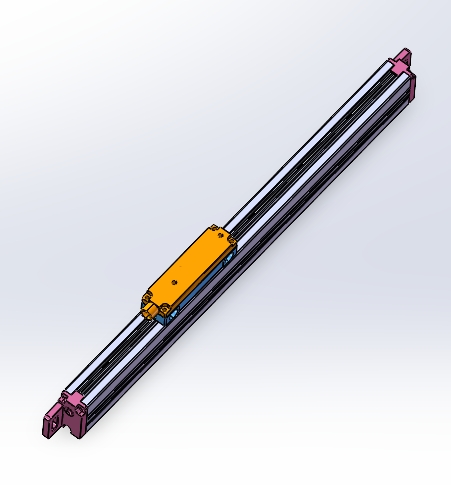

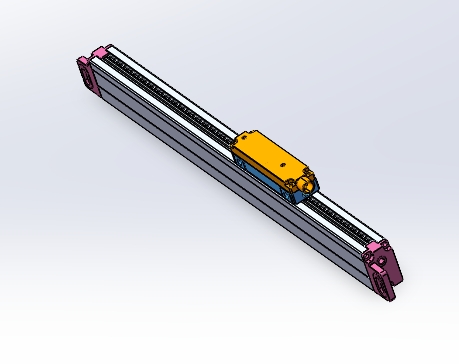

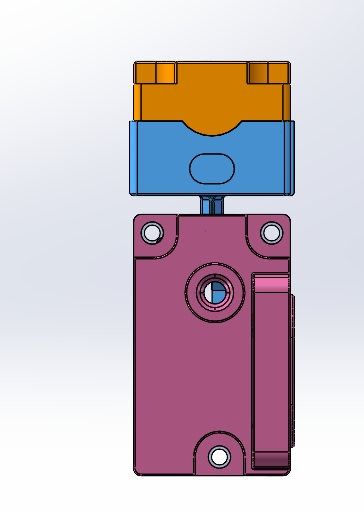

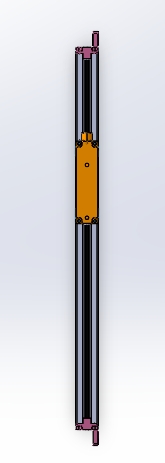

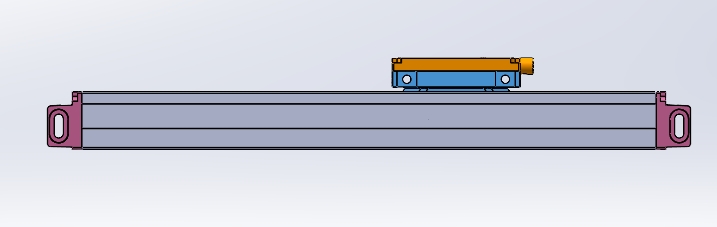

从功能特性上拆解，这款滑轨分为固定导轨基座与滑动滑块两部分，基座上预留的三个沉头安装孔是直接用于将导轨锁紧在设备安装面上的，孔位的位置公差在建模时已经按照常规安装基准做了约束，设计时不需要再额外换算安装孔的坐标，直接调用模型就能在装配体里匹配安装面的螺纹孔位置。滑块部分分为上下两层结构，上层的橙色块是负载安装面，预留了对应的安装螺孔用于固定需要做直线运动的工装或负载，中间蓝色部分是滑块的主体滑动段，和下方紫色的导轨基座通过滚动体配合实现低阻力滑动，基座侧面突出的结构是行程限位触发端，当滑块移动到最大行程位置时，滑块上的触发凸台会压下限位开关的触头，切断驱动部件的动力输出，避免滑块超程脱出导轨，也防止硬碰撞损坏驱动机构或负载部件。

设计思路上，这款滑轨的建模完全按照实际加工装配的逻辑来构建，首先确定250毫米的最大有效行程，反推导轨基座的总长度，要预留出滑块两端的限位余量以及两端安装孔的布置空间，避免安装孔和滑块的滑动路径产生干涉。滑块部分的尺寸设计首先考虑负载安装面的通用性，上层安装面的尺寸适配常规小型工装的安装孔距，不需要额外做转接板就能直接固定负载；中间滑动段的截面尺寸和导轨的滚道槽完全匹配，建模时做了配合间隙的约束，模拟实际装配时的滑动公差，不会出现模型干涉无法装配的问题。侧面的限位触发结构位置是严格按照250毫米行程来定位的，触发点的位置刚好对应滑块移动到最大行程时的临界位置，既保证行程足够，也预留了1毫米左右的缓冲余量，避免硬撞损坏限位开关。

从安装边界来看，导轨基座的底面是安装基准面，平面度要求在0.02毫米以内，建模时已经将基准面设置为装配约束的第一参考，安装时只需要将这个面贴合设备的安装基准面，锁紧三个沉头孔的内六角螺丝即可，不需要额外做基准校准。滑块的上表面是负载安装基准，和导轨底面的平行度公差在建模时已经做了约束，负载安装后不会出现倾斜卡滞的问题。整体安装后的总高度从导轨底面到滑块最顶面的尺寸控制在紧凑范围内，不会占用过多的设备垂向空间，对于安装空间受限的小型设备非常友好。另外滑块侧面预留的润滑注油孔位置，建模时也做了结构还原，实际使用时可以通过这个注油孔定期给滚道补充润滑脂，延长滑轨的使用寿命，不需要拆解滑块就能完成维护操作。在实际选型时，这款滑轨的额定动负载能满足大部分小型自动化机构的需求，集成的限位结构也省去了额外设计限位组件的步骤，对于结构设计人员来说，直接调用这个模型就能快速完成滑台部分的结构设计，减少重复建模的工作量，同时也能避免自行设计限位结构时出现的位置偏差、干涉等问题。
