竞速型FPV航拍穿越无人机结构设计

做了快十年航模结构设计，经手的各类飞行器三维方案不下百套，这次的FPV竞速航拍机型，是针对小范围高速穿越拍摄场景做的定向优化版本，和常见的消费级航拍机走的完全是两条技术路线。先从实际落地的场景说起，这类机型目前主要用在三个方向：一是影视拍摄里的狭窄空间跟拍，比如林间穿越、楼宇缝隙高速追拍运动主体，普通航拍机的避障逻辑和机动性能根本进不去；二是航模竞速赛事，对推重比、结构抗冲击性的要求远高于普通航拍设备；三是工业场景的狭小空间巡检，比如管道内部、厂房桁架间隙的快速巡查，不需要长续航但要足够灵活。

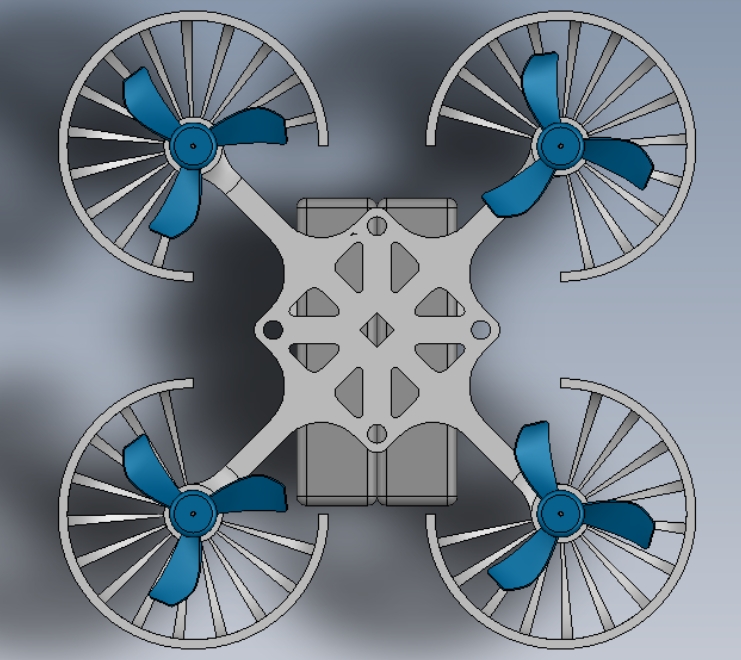

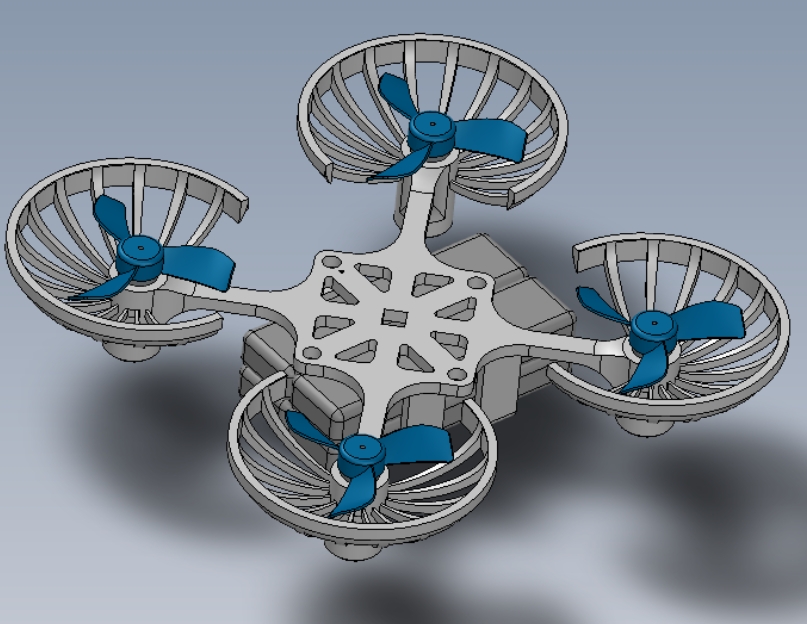

设计初期最先敲定的是动力单元的安装边界，两个涵道式动力舱的中心距控制在180mm，这个尺寸是反复权衡过的：太近的话高速飞行时两个涵道的气流会产生相互干扰，滚转方向的操纵灵敏度会出现非线性区间，飞手做精细动作时容易出现过操纵；太远的话整机横向惯量会变大，穿越狭窄缝隙时的容错率降低，而且机身中部的载荷舱可用空间会被挤压。涵道外壳做了辐射状的加强筋结构，不是为了好看，是炸机时能第一时间吸收冲击能量，避免内部的电机、电调直接受撞击损坏，筋条的厚度从根部的2.5mm渐变到边缘的1.2mm，既保证了抗冲击强度，又不会额外增加太多重量。

机身中部的载荷舱是整个设计的核心，预留的安装空间是42mm×42mm×30mm，刚好能放下主流的FPV摄像头、图传发射模块和一块4S 1500mAh的锂电池，舱体四周做了1.5mm厚的减震胶安装位，能过滤掉涵道动力带来的高频振动，避免拍摄画面出现果冻效应。和普通航拍机把摄像头装在云台上不同，这个机型的摄像头是直接固定在机身前端的，因为竞速飞行时需要第一时间反馈机身的真实姿态，云台增稳反而会延迟飞手的视觉判断，所以结构设计上把摄像头安装座的角度做成了可调节的，能根据不同的飞行速度调整俯角，高速飞行时适当加大俯角能让飞手更准确判断前方障碍物的距离。

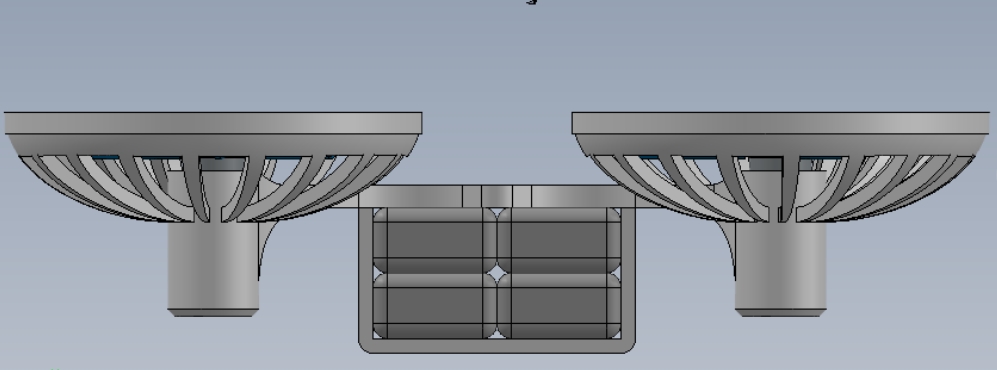

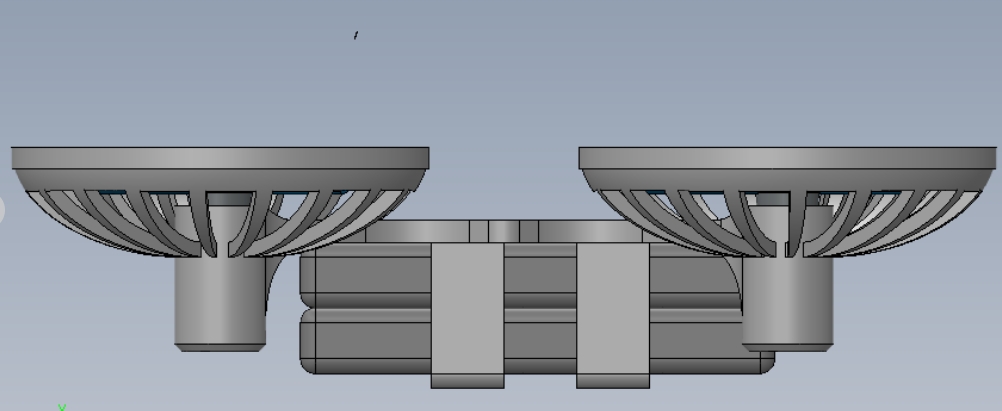

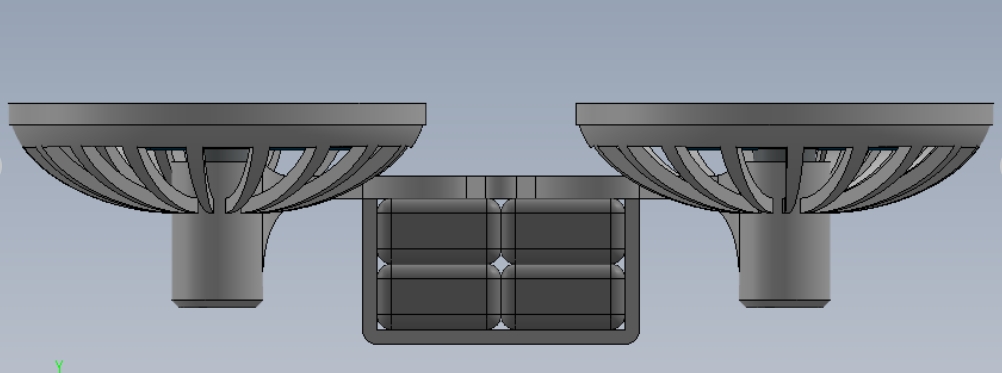

起落架部分没有用常见的滑橇式结构，而是做了两个垂直的柱状支撑，高度是35mm，这个高度刚好能让机身底部的电池舱在降落时不会直接接触地面，同时柱状结构在正面撞击时会先发生溃缩变形，吸收撞击能量，不会把冲击力直接传递到机身主框架。主框架用的是分体式拼接结构，前后段通过两个定位销和一颗M2螺丝固定，日常维护时不需要拆整个机身，就能快速更换损坏的涵道组件或者载荷舱内的设备，定位销的配合间隙控制在0.05mm，既保证了拆装的便利性，又不会在高速飞行时出现结构松动。

气动外形上没有做过多的流线型包覆，因为这类机型的飞行速度虽然能到200km/h，但大部分飞行时间都是在做机动动作，过多的包覆件反而会增加重量，而且炸机后更换成本很高，裸露的框架结构能让飞手更直观地判断机身的姿态，维修时也能快速定位损坏的部件。整机的重心设计在两个涵道中心连线的中点靠前5mm的位置，这个重心位置能让飞机在俯冲时自然保持低头姿态，不需要额外打杆就能维持高速飞行的状态，平飞时只需要很小的杆量就能保持姿态稳定，降低飞手的长时间操纵疲劳。

电路走线的空间也在结构设计时做了预留，涵道到电调的线材走机身两侧的内置线槽，避免线材外露在飞行中被气流吹动产生振动，也能防止炸机时线材被障碍物刮断。图传天线的安装位在机身尾部，做了30度的仰角，保证飞机在大角度俯冲时天线依然能和地面接收端保持良好的信号传输，不会因为机身姿态变化出现信号断连。整个结构的所有安装孔位都做了0.2mm的公差余量，适配市面上主流的标准FPV配件，不需要额外做改装就能直接替换通用零件，降低后期的使用维护成本。
