古典牵引式弹射装置机械结构设计

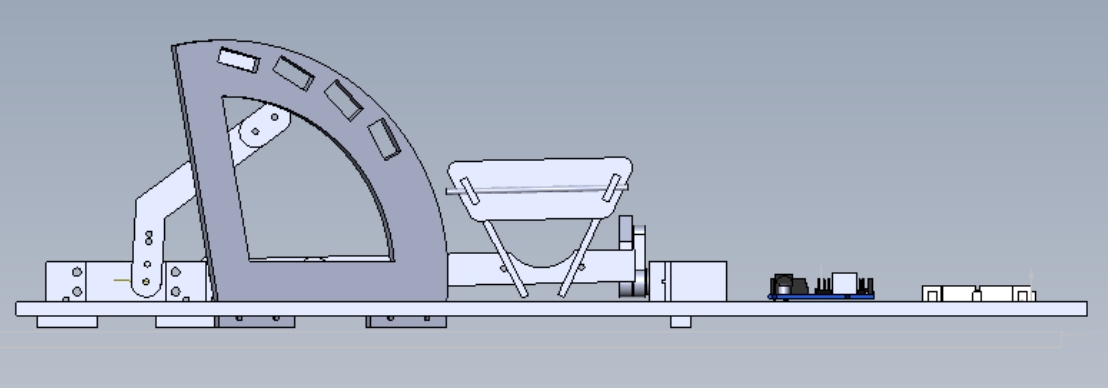

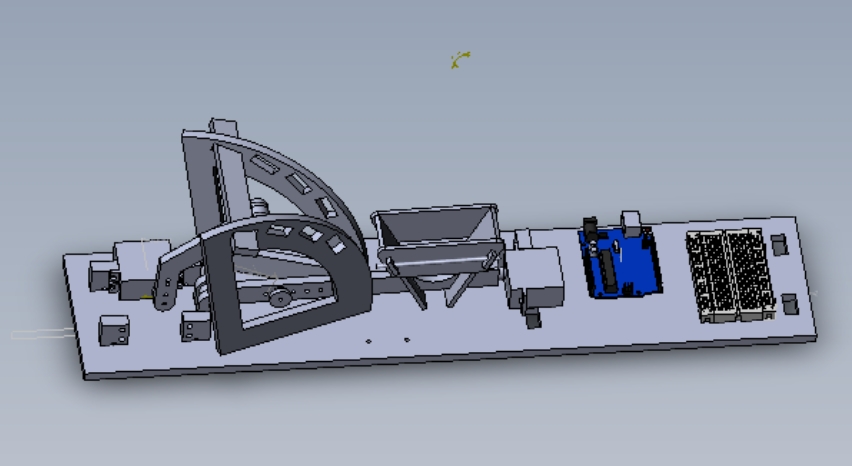

　　从结构设计逻辑来看，这套弹射装置的底座采用平直型材式承载结构设计，所有功能组件均沿底座长度方向排布，安装基准面统一做了平面度公差预留，底部预留的安装孔位可直接适配不同的试验台架固定需求，整体安装边界的长宽比例控制在3:1左右，侧向突出的摇臂组件在最大摆角位置时，不会超出底座宽度方向的安全边界，避免运行过程中出现结构干涉。作为无化学推进的弹道类抛射装置，其核心做功逻辑依托弧形摇臂的蓄力摆动实现，摇臂侧面开设的多组矩形减重槽，在保证结构抗弯强度的前提下，有效降低了运动部件的整体惯量，摇臂与底座之间的铰接副采用双支点支撑结构，可抵消抛射瞬间产生的侧向倾覆力矩，延长铰接销轴的使用寿命。

　　摇臂前端的弹丸承载托架采用半包式限位结构，可适配不同直径的球形、柱形抛射物，托架与摇臂之间通过可调角度的支撑杆连接，可根据抛射距离需求调整初始发射仰角，调整区间覆盖20度到65度，覆盖常规抛射试验的常用角度范围。装置的动力触发组件布置在底座靠近摇臂铰接点的一侧，蓄力状态下摇臂被锁止机构固定在低位，触发后摇臂沿弧形轨迹快速摆动，到达设定终止位置时被缓冲结构限位，弹丸在惯性作用下沿托架导向方向飞出，整套动作的传动路径没有冗余环节，能量传递效率较高。

　　在实际应用场景中，这类弹射装置既可以作为古代机械复原研究的实体验证载体，用于复刻早期弩炮、投石机的做功原理，也可经过结构优化后用于低速抛射试验场景，比如高校工程力学专业的抛体运动教学试验、小型易碎物件的短距离无冲击输送等场景。设计过程中对各运动部件的间隙做了针对性预留，摇臂摆动路径上的所有固定组件都做了避让处理，铰接位置的润滑通道直接集成在支撑座内部，无需拆解结构即可完成日常维护保养。底座尾部布置的配重安装位，可根据抛射物的重量调整配重量级，抵消抛射瞬间产生的后坐力，保证装置整体的稳定性，不需要额外打膨胀螺栓固定在地面上，具备一定的便携移动能力。

　　从结构细节来看，所有受力较大的连接位置都采用了加强筋设计，比如摇臂与铰接轴的连接部位、托架支撑杆的两端固定位置、底座的支撑脚位置，均通过局部加厚或者增设三角筋的方式提升结构强度，避免反复蓄力抛射后出现结构疲劳变形。整套装置的零件拆分逻辑符合常规机械加工工艺，除了弧形摇臂需要采用铣削成型外，其余大部分零件都可以通过板材切割、标准件装配完成，加工难度较低，适合作为机械结构教学的实操案例，也可作为古典机械复原项目的基础结构框架进行二次改造。
