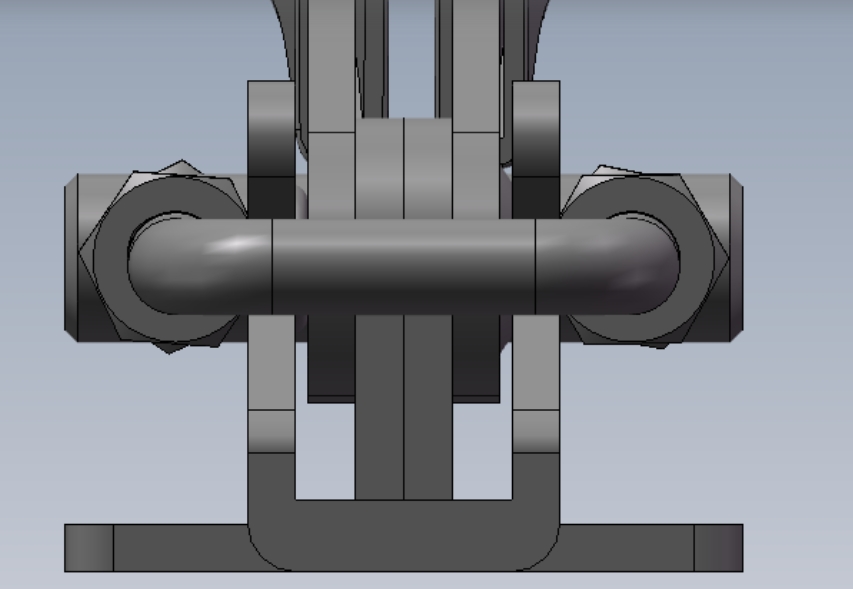

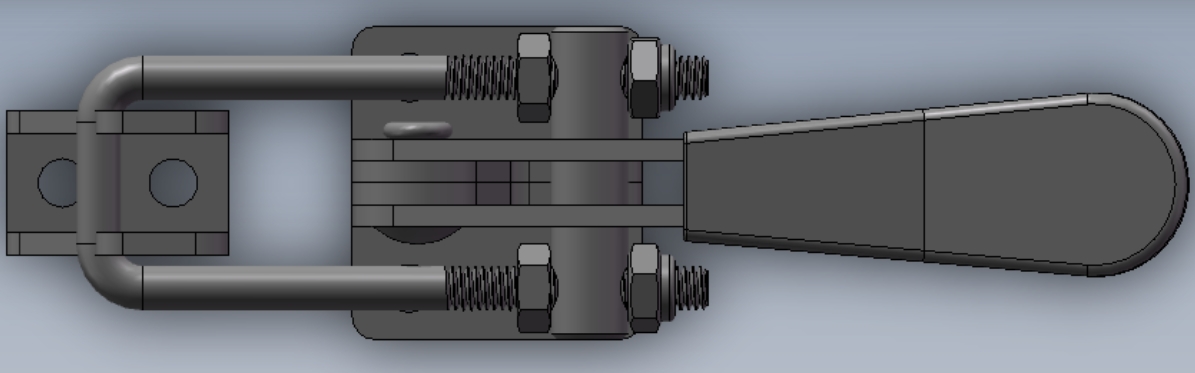

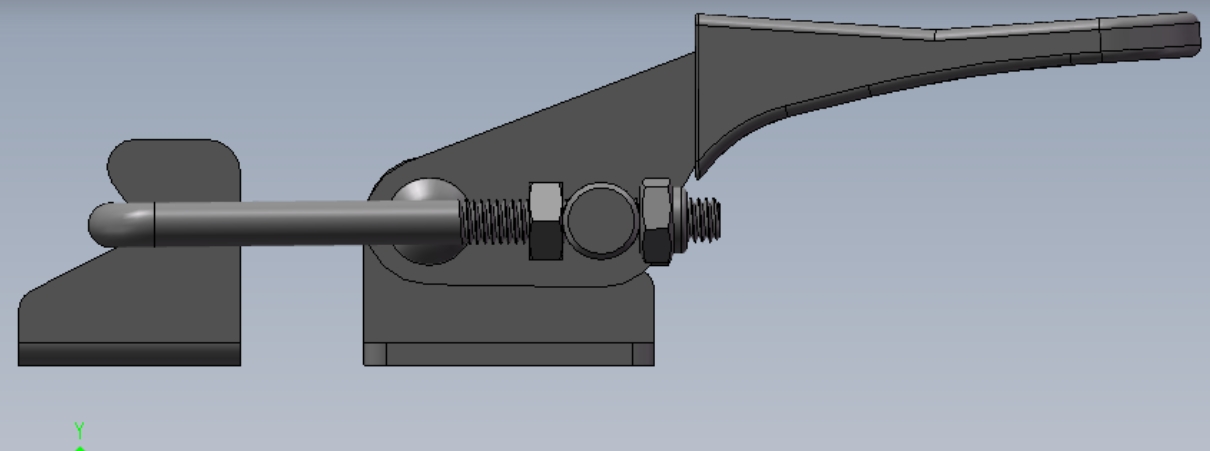

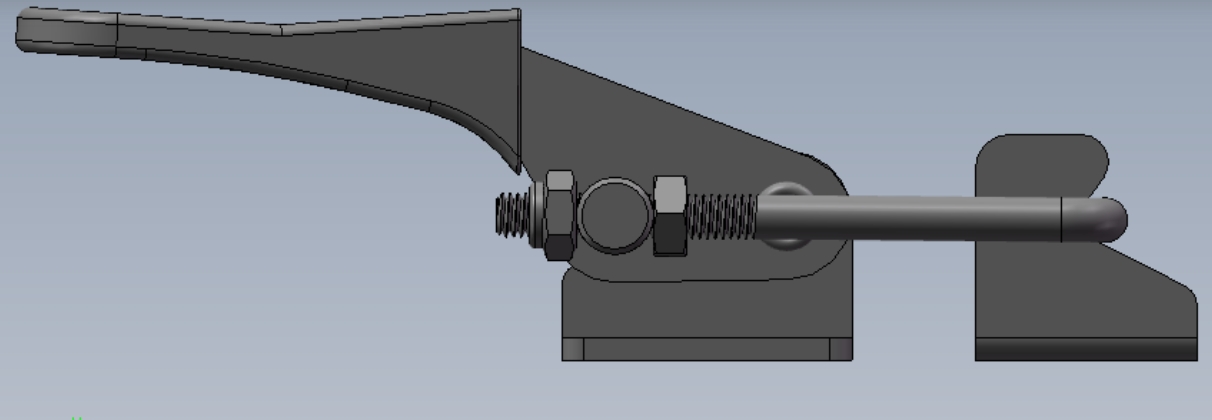

304不锈钢可调式肘节快锁搭扣结构

　　从结构原理来看，它采用的是门栓式肘节夹紧结构，核心的过死点自锁设计是整个搭扣的灵魂：当手柄扳动到闭合位置时，连杆机构会越过力的死点，此时哪怕搭扣受到外部振动、拉扯力，也不会自行松脱，不需要额外加装防松结构，这一点在物流运输、移动设备的柜门固定上优势格外突出——很多普通搭扣在设备长途运输颠簸后会自行弹开，导致内部零件散落，而这类肘节结构只要扳到位，除非人工主动扳动手柄解锁，否则不会意外开启。安装层面，这款搭扣属于小号规格，固定孔孔距为10mm，适配的是中小型设备或容器的门板连接，安装时不需要在门板上做复杂的沉台、避让结构，只需要在对应位置打两个安装孔，用螺栓将搭扣底座固定在框架侧，锁钩固定在门板侧即可。在做小型储运设备、工位工装的结构选型时，这类肘节式搭扣是出镜率极高的连接件，很多刚入行的结构工程师容易把它和普通箱扣混为一谈，实际二者的受力逻辑、适用场景差异非常明显。这款搭扣采用304不锈钢冲压成型，整体没有多余的机加工工序，所有弯折边都做了圆角过渡，没有冲压毛刺，在潮湿、有弱酸碱腐蚀的车间、户外储运场景下长期使用也不会出现锈死卡滞的问题，这也是它能覆盖工具箱、运输箱、机柜柜门固定场景的核心原因。

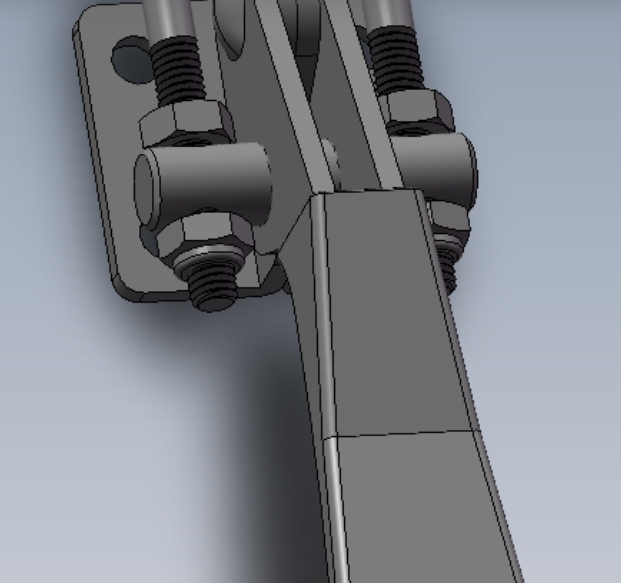

　　它自带的调节螺杆是实际使用中非常实用的设计，不同批次的板材、门板总会存在厚度公差、装配间隙误差，不需要额外加垫片调整，只需要转动锁钩上的调节螺母，就能调整搭扣的扣合预紧力，适配不同厚度的板材连接，调整到位后拧紧锁紧螺母就能防止螺杆在振动中回转松脱，它的最大扣紧力可以达到300N以上，对于中小型柜门、工装夹具的压紧需求完全足够，扣合后门板和框架之间的密封胶条可以被均匀压实，不会出现局部漏缝、防尘防水失效的问题。

　　在实际工程应用里，它的使用场景远比普通箱扣宽泛：除了常规的工具箱、物流运输箱、电气机柜的柜门固定，在机械装配工位、焊接工装的工件夹紧场景里也经常用到，比如焊接小型钣金件时，不需要做复杂的快速夹钳结构，用两个这类搭扣配合定位挡块，就能快速实现工件的装夹压紧，拆装效率比螺栓压紧高很多；在汽车维修场景里，它可以用来固定维修工具柜的柜门、引擎盖的临时固定支撑；物流运输环节中，小型集装箱门、周转箱的快速锁定也会用到这类搭扣，操作人员只需要单手扳动手柄就能完成扣合和解锁，戴劳保手套操作也不会出现卡手、操作不便的问题。

　　建模时需要格外注意几个运动边界：首先是手柄的转动角度范围，要保证解锁状态下搭扣的锁钩和底座之间有足够的避让间隙，不会在门板开合时刮蹭到门框；其次是调节螺杆的行程范围，要预留足够的调整余量，既要保证最薄板材状态下能扣合到位有足够预紧力，也要保证最厚板材状态下不需要过度拧动螺杆就能扣合；还有肘节机构的死点位置设置，不能把死点设置得太靠内，否则扣合时需要的操作力太大，操作人员扳动手柄会非常费力，也不能把死点设置得太靠外，否则自锁可靠性会下降，受到轻微振动就可能松脱。另外，搭扣的所有转动销轴位置都做了间隙配合设计，长期反复开合也不会出现卡滞，冲压成型的本体有足够的结构强度，在额定扣紧力下不会出现永久变形，连接位置的受力都做了加强弯折，不会因为长期受力出现断裂失效的问题。
