装配式混凝土住宅预制构件结构展示

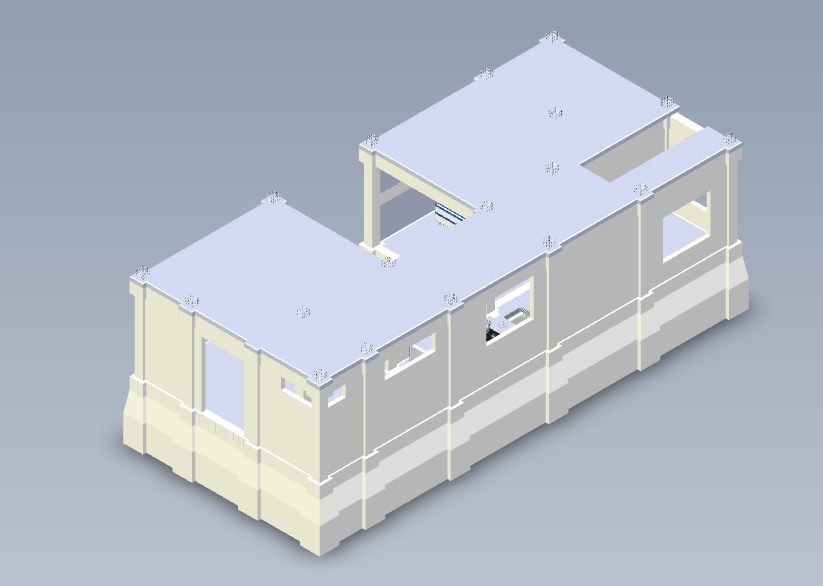

该模型还原的是装配式住宅标准层的预制混凝土承重模块，从结构拆分逻辑来看，建模时优先遵循了预制构件厂的生产脱模要求，将整体户型拆分为两个独立的L型预制单元，每个单元的外轮廓尺寸控制在常规货运车辆的运输边界内，避免超宽超高带来的运输成本激增。从实际工程应用场景出发，这类预制模块主要用于保障性住房、标准化安置房的快速装配施工，相比传统现浇施工模式，现场仅需完成模块拼接与节点灌浆作业，能将单楼层施工周期压缩至传统工艺的三分之一，同时减少现场混凝土浇筑带来的扬尘、建筑垃圾排放问题。

模型中清晰呈现了预制构件的核心受力结构：底部的十字交叉梁是模块的主要承重传力路径，梁截面高度按照常规住宅3米开间的荷载要求设计，梁端预留的钢筋接驳位对齐了上下层模块的连接节点，现场装配时仅需将上层模块的预留钢筋插入下层灌浆套筒，完成高强灌浆作业即可实现结构刚性连接。外围护墙体部分整合了外窗预留洞口，窗洞四周做了加厚的混凝土边框，既满足窗体安装的固定受力要求，也能避免运输、吊装过程中洞口边缘出现混凝土崩裂问题。

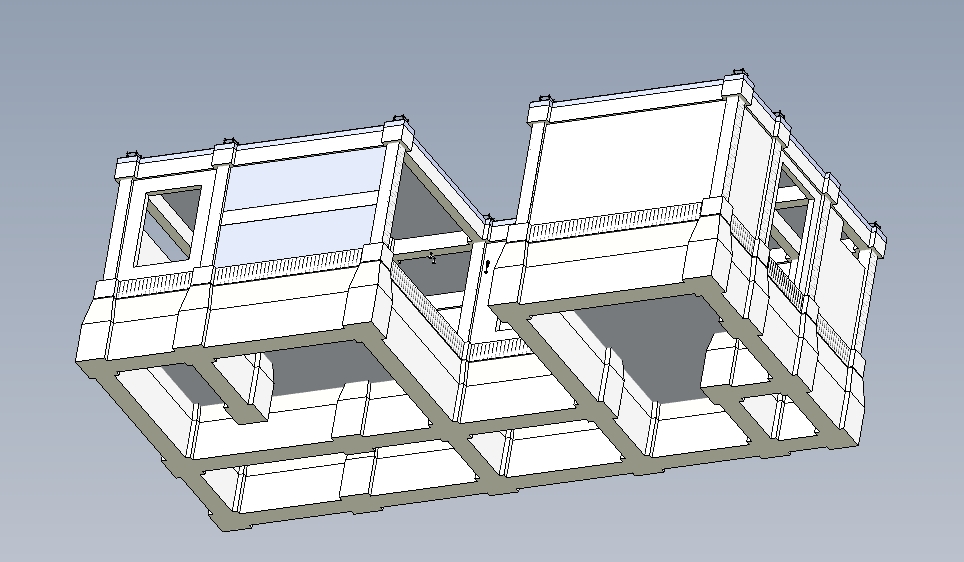

从设计思路上看，建模过程中特意保留了构件内部的空腔结构，这些空腔一方面是为了降低预制构件的自重，减少吊装设备的荷载要求，另一方面也为现场布设水电管线预留了穿线空间，无需在预制构件上二次开槽破坏结构受力层。阳台区域的外挑部分做了变截面处理，挑板根部厚度满足抗倾覆受力要求，端部厚度收窄以降低构件自重，挑板边缘预留的栏杆安装孔位对齐了成品栏杆的安装尺寸，现场无需额外钻孔即可完成栏杆固定。

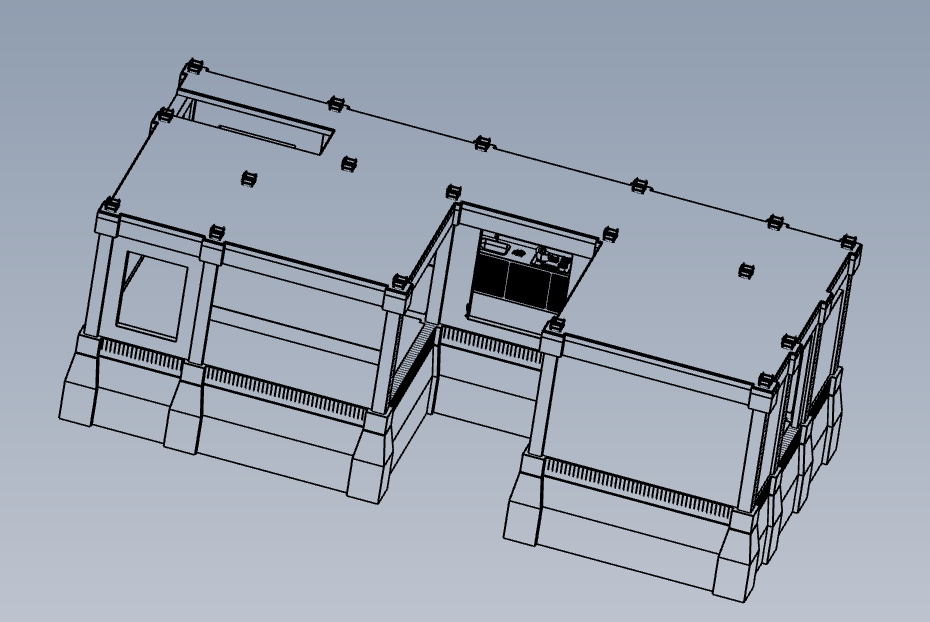

模型中两个L型模块的拼接面做了凹凸榫卯结构，拼接时凸榫嵌入凹槽内能快速完成对位，避免模块拼接出现错位，拼接缝的宽度控制在20mm，刚好满足密封胶填缝的施工要求，能有效避免后期接缝处出现渗水问题。外围墙体上的横向凹槽是外墙保温层的安装卡位，后期施工时保温板可直接卡入凹槽内，无需额外打钉固定，既能提升保温层的安装牢固度，也能减少现场施工的工序步骤。

从安装边界来看，单个预制模块的重量控制在12吨以内，常规工地的80吨塔吊即可覆盖吊装作业半径要求，模块底部的调平支座预留了20mm的调节余量，可抵消基础施工的微小误差，保证模块安装后的水平度满足验收要求。内部空间的分隔墙预留了后期砌筑的定位线，住户可根据自身需求调整内部空间布局，不会破坏主体承重结构。外窗洞口的尺寸符合常规住宅窗的标准化模数，可直接采购成品窗进行安装，无需额外定制窗型，能有效降低项目的建材采购成本。

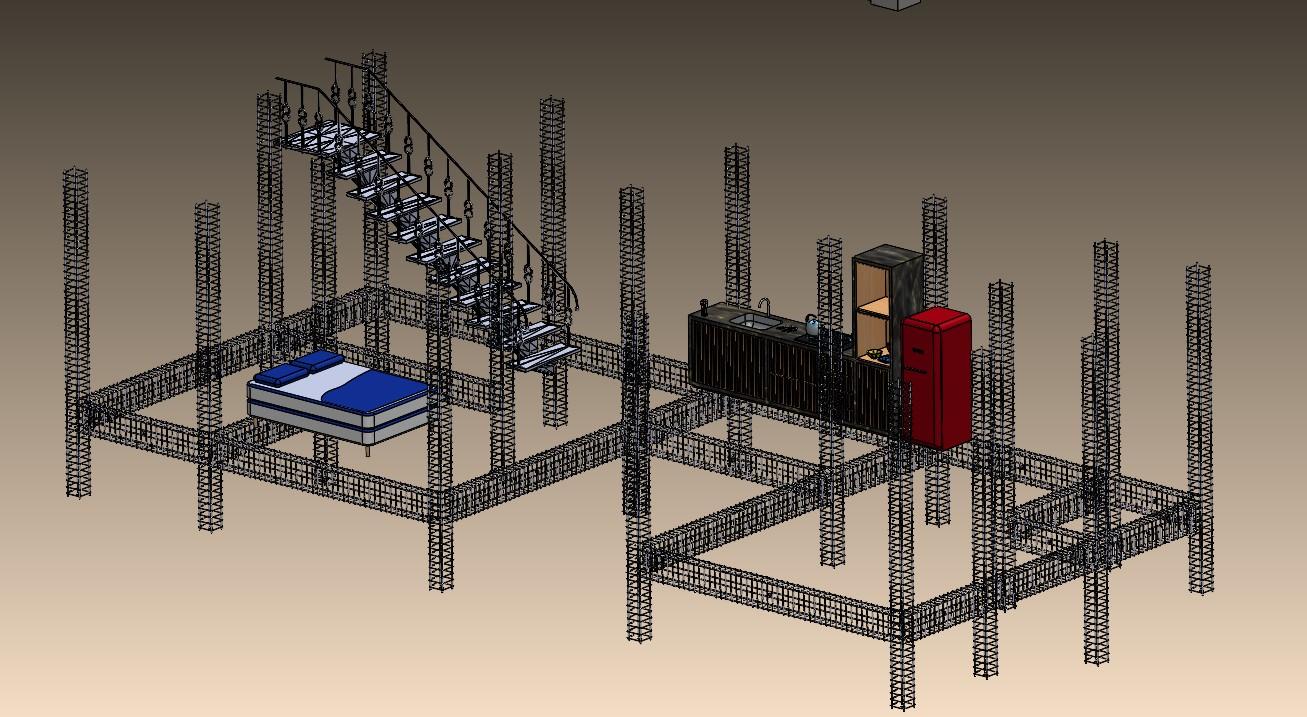

这类预制结构模块的建模精度直接影响后续构件生产的准确率，建模过程中需要反复核对钢筋排布、预留孔洞位置、构件外形尺寸，避免生产出的构件无法在现场完成拼接。模型中特意将受力钢筋的排布做了简化示意，实际生产时需要根据结构受力计算结果调整钢筋直径与排布间距，保证构件的承重能力满足建筑设计的荷载要求。
