DN150公称直径管道连接法兰结构

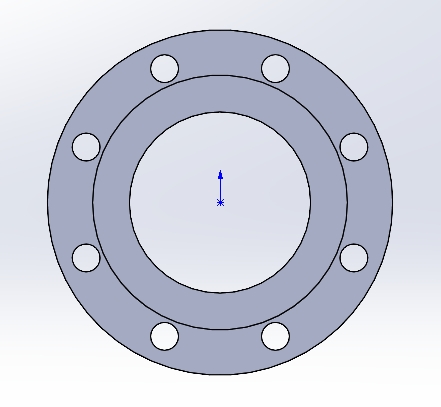

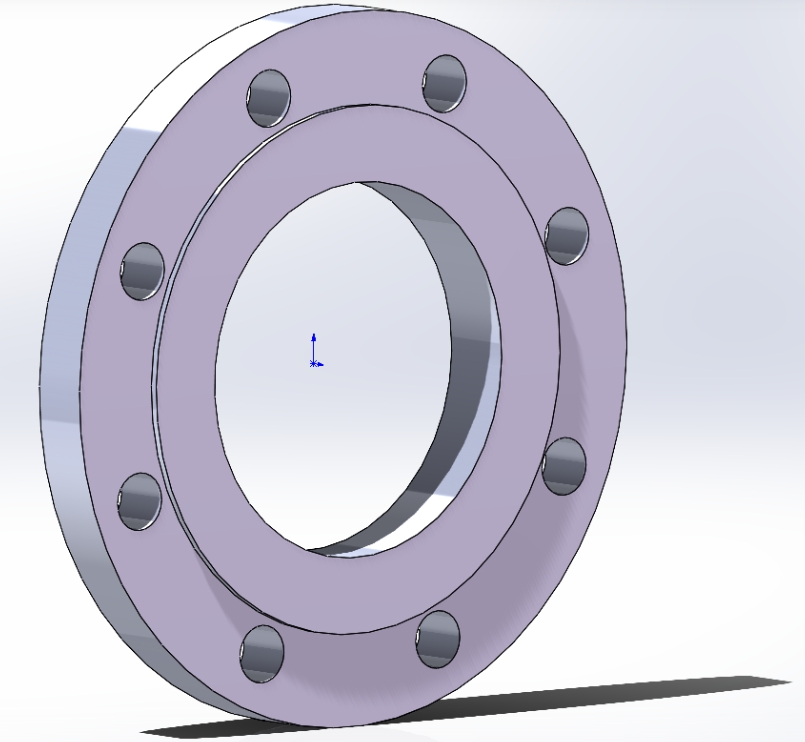

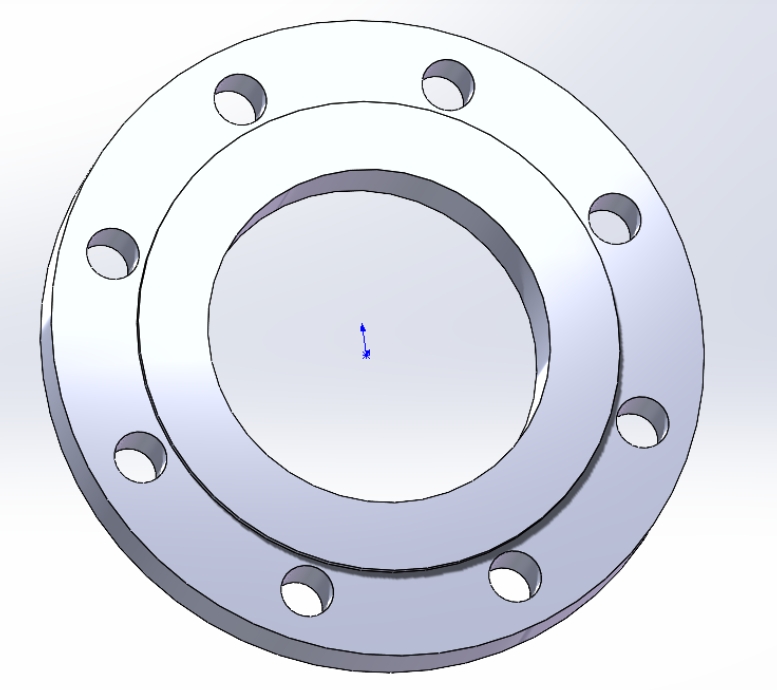

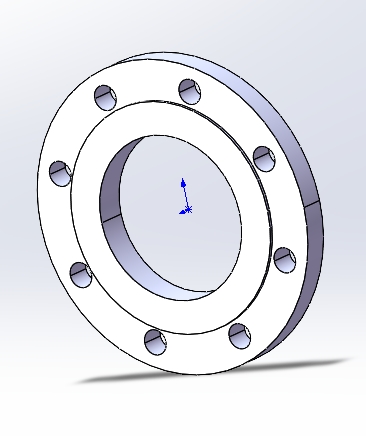

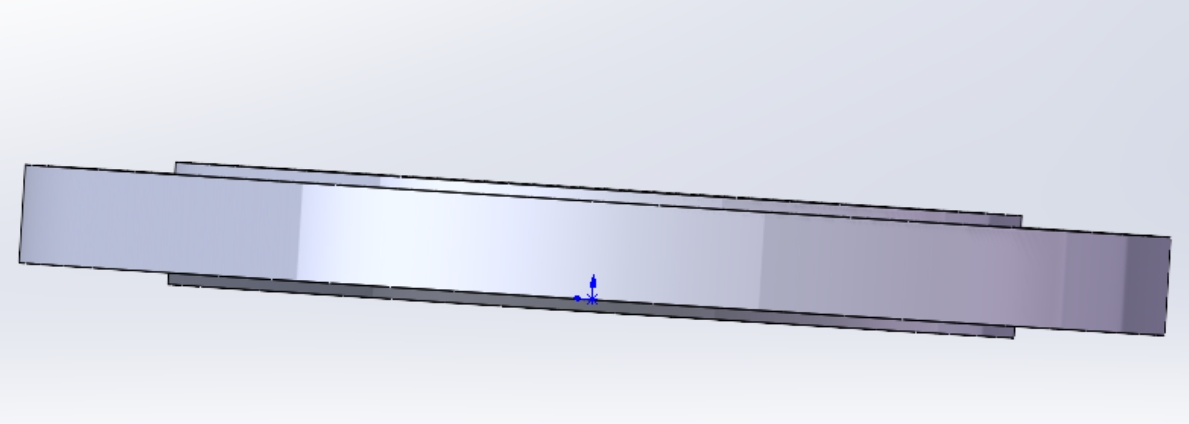

　　在市政给排水、化工流体输送、暖通空调循环、工业制程管网等场景里，管道的分段拼接、设备进出口对接都离不开法兰这类基础连接件，DN150规格的法兰作为6英寸通径管路的核心对接部件，覆盖了绝大多数中低压工况下的大流量流体输送需求，不管是厂区循环水主干管、消防供水干管，还是化工介质输送的工艺管线，都能见到该规格法兰的应用。这类法兰的核心作用是通过螺栓压紧实现两段管道或管道与阀门、泵体、换热器等设备的刚性密封连接，相比焊接连接，法兰对接的形式具备可拆卸特性，方便后期管路检修、设备更换以及管路走向调整，在需要定期维护的管路段，法兰连接是工程选型里的优先方案。从结构设计逻辑来看，这款DN150法兰采用突面板式结构，整体为圆盘状环形零件，中心通孔匹配DN150管道的通径尺寸，保证流体通过时不会出现通径突变造成的流阻增大、紊流加剧问题；法兰盘圆周均匀分布8个螺栓通孔，孔位的分度圆直径严格遵循对应压力等级的法兰标准，确保同规格同压力等级的法兰可以实现完全互换，现场安装时不需要额外配钻，直接穿入对应规格的螺栓即可完成对接。

　　设计时首先要匹配公称直径的通流要求，中心内孔尺寸要和对接管道的外径或承插尺寸匹配，避免出现台阶错位影响流体输送；其次螺栓孔的分布要考虑现场安装的操作空间，均匀分布的孔位可以让螺栓压紧力均匀作用在法兰密封面上，避免局部压紧力不足导致的密封泄漏问题；法兰盘的厚度设计需要匹配对应压力等级下的强度要求，在螺栓预紧力和管内流体压力的共同作用下，法兰盘不能出现翘曲变形，否则会直接破坏密封面的贴合度，造成介质泄漏。

　　从安装边界来看，这款法兰的外径尺寸、螺栓孔中心距、密封面宽度都严格遵循公称压力1.6MPa等级的板式平焊法兰参数，现场安装时需要在两片法兰的密封面之间加装对应材质的密封垫片，根据输送介质的不同可以选择橡胶垫片、四氟垫片或者金属缠绕垫片，穿入螺栓后需要采用对角分次拧紧的方式，逐步将所有螺栓拧紧到规定的扭矩值，避免单侧受力过大造成法兰变形。在实际工程应用中，DN150法兰的选型还要结合输送介质的特性、工作温度、工作压力综合判断，比如输送高温蒸汽的管路需要选择更高压力等级的法兰，输送腐蚀性介质的法兰需要选用对应的耐腐蚀材质，而这款常规结构的法兰适用于常温水、压缩空气、无腐蚀性流体的中低压输送场景，其结构简单、加工成本低、互换性强的特点，让它成为管网系统里应用最广泛的法兰规格之一。

　　建模过程中需要重点保证各尺寸的形位公差，比如密封面的平面度要求、螺栓孔的位置度要求、中心通孔与法兰端面的垂直度要求，这些参数直接影响法兰安装后的密封性能，如果螺栓孔位置度偏差过大，现场安装时会出现螺栓无法穿入的问题，如果密封面平面度不足，即使螺栓拧紧到规定扭矩，也会出现密封面贴合不严的泄漏问题。另外法兰盘的过渡圆角设计也需要注意，在内孔与法兰端面的交接处、螺栓孔边缘都要设置合理的圆角，避免应力集中造成法兰在受压工况下出现开裂问题，尤其是在温度变化较大的工况下，应力集中的位置很容易出现疲劳损伤，影响管路系统的运行安全。
