洗发水盖子自动化组装设备结构设计

在日化洗护产品的量产环节，瓶装洗发水的盖子组件装配长期是产线效率瓶颈——传统人工装配需要依次对位弹簧、弹簧座、弹簧套、顶针四个细小零件，不仅单工位节拍难以突破3秒/件，长期重复操作带来的人工疲劳还会引发漏装、压装不到位等质量问题，直接影响后续灌装工序的良率。这套针对洗发水盖子开发的自动化组装设备，正是面向日化包装车间的量产需求设计，可直接对接前端瓶盖注塑机出料端与后端灌装旋盖产线，实现盖子组件的全流程无人化装配。

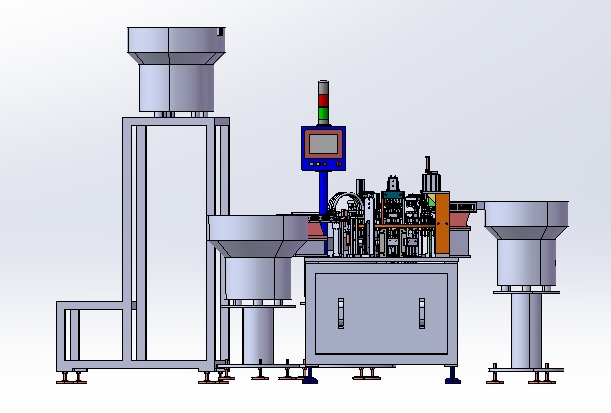

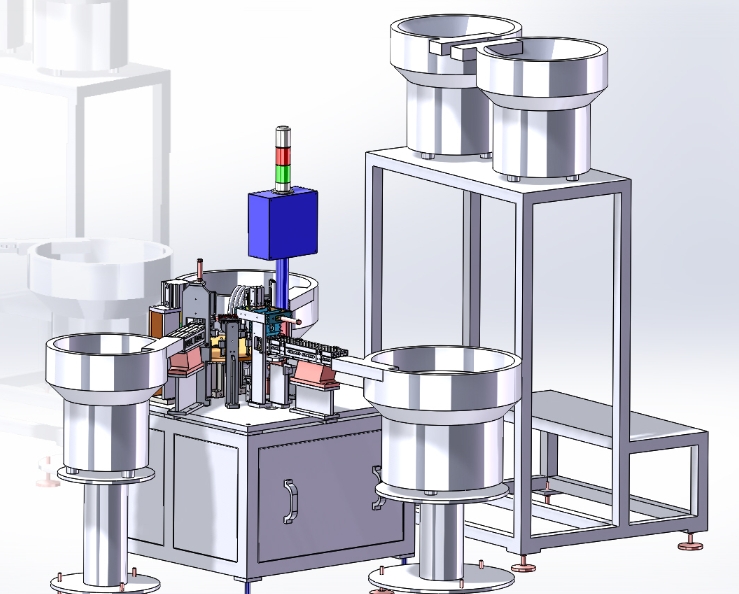

从整体布局来看，设备采用框架式方通焊接机架作为承载主体，底部配置可调脚杯与万向脚轮组合支撑，安装时可通过脚杯调节设备水平度，抵消车间地面的平整度误差，整机占地边界控制在长1800mm、宽1200mm、高1900mm范围内，不需要额外开挖地基，可直接放置于标准车间环氧地坪上完成部署，对接现有产线时不需要大规模调整车间布局。机架外围预留透明亚克力防护门安装位，既可以观察内部机构运行状态，也能避免操作人员误触运动部件，满足车间安全生产的防护要求。

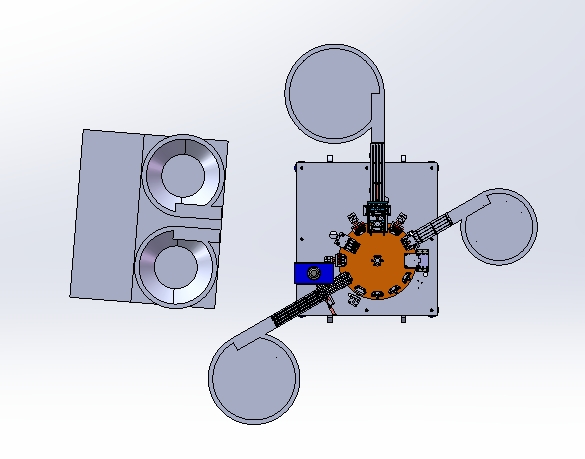

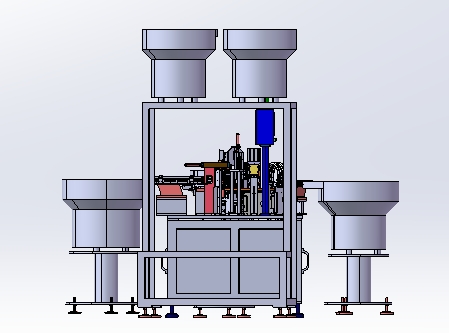

供料系统采用三套独立的振动盘布局，分别对应弹簧、盖子本体、压头三类零件的自动排序供料——其中两套大容积振动盘布置在设备顶部平台，单盘储料容积可达40L，可满足连续8小时生产的补料间隔需求，减少一线操作人员的补料频次；另外两套振动盘布置在设备左右两侧的低位支架上，支架高度可根据现场进料需求做±100mm的调节，适配不同高度的来料输送线对接。振动盘出料端配套直振送料轨道，轨道末端设置分料错位机构，每次仅放行单个零件到待取工位，避免叠料、卡料引发的设备停机。

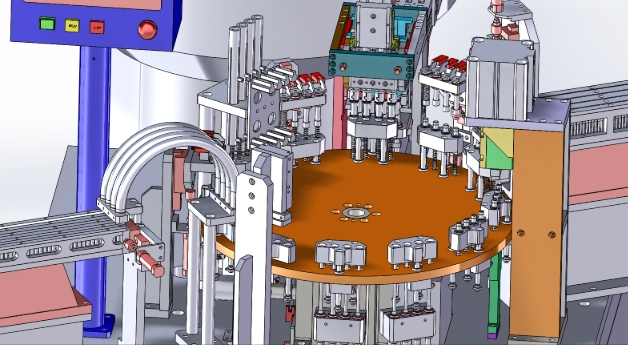

设备核心的分度动作采用凸轮分割器驱动多工位转盘实现，转盘沿圆周方向均匀布置8套工装夹具，每个夹具对应一道装配工序：上料工位接收振动盘输送的盖子本体，后续工位依次完成弹簧装入、弹簧座压装、弹簧套对位、顶针压入、成品检测、不合格品剔除、成品出料的全流程动作，分割器的停顿时间可根据实际装配节拍做调整，最快可实现1.5秒/件的装配效率，远高于人工装配的产出水平。转盘上的工装夹具采用快换式设计，更换不同规格的洗发水盖子产品时，仅需要更换对应的夹具镶件，不需要重新调整整个转盘的定位精度，可快速适配不同直径、不同高度的翻盖、按压盖等多类洗护瓶盖产品的装配需求。

零件取放与压装动作采用机械抓手配合气缸压装机构实现，抓手采用气动夹指设计，夹指端部配置聚氨酯防滑垫，抓取塑料材质的盖子零件时不会刮伤零件表面；压装机构采用带导杆的三轴气缸作为执行元件，压装行程配置硬限位块，可精确控制压入深度，避免压装力过大损坏塑料零件，同时压装工位配套压力传感器，可实时监测压装过程的压力曲线，当出现零件漏装、压装不到位的情况时，设备会自动标记对应工位的产品，在剔除工位将不合格件吹入废料盒，避免不良品流入下一道工序。

气路系统全部布置在机架内部的安装板上，采用汇流板统一排布电磁阀，每个气缸的进气管路都配套独立的调速阀，可根据实际运行速度需求单独调节每个动作的运行速率，避免动作过快产生的冲击噪音，也能降低机构的磨损速度。电气控制箱布置在机架侧面的下部空间，箱体采用防尘密封设计，适配车间多粉尘的生产环境，操作面板布置在设备正面的人体工学高度位置，操作人员可直接通过面板上的触摸屏调整运行参数、查看设备运行状态，不需要弯腰或者登高操作。

设备的出料端配套斜坡式出料溜槽，装配完成的合格盖子可通过溜槽直接滑入下方的成品周转箱，也可对接皮带输送线直接送入后端的灌装车间，实现整线的连续化生产。整套机构整合了振动盘自动排序、凸轮分度、气动抓取、压装检测等多个经典自动化机构，所有运动部件的安装位都预留了调整余量，在三维建模阶段就完成了所有机构的运动干涉检查，实际加工装配时不需要做大量的现场配改，可直接按照三维模型出图加工，缩短设备的制造调试周期。对于从事日化包装设备设计、自动化装配机构开发的工程人员来说，这套设备的结构布局、机构选型思路都具备较高的参考价值，可直接借鉴到同类小零件多工序自动装配设备的开发过程中。
