100KVA交流变压器结构设计方案

在低压配电系统的末端供电场景里，100KVA容量的交流变压器是极为常见的电压转换核心设备，多数场景下承担着将10kV高压侧输入转换为380V/220V民用或工业低压输出的职能，适配小型工业园区、商业综合体、村镇集中供电片区这类负载总功率在80kW左右的用电场景，既不会因为容量冗余造成空载损耗过高，也不会因为容量不足在负载峰值时出现过载跳闸、输出电压压降超标的问题。

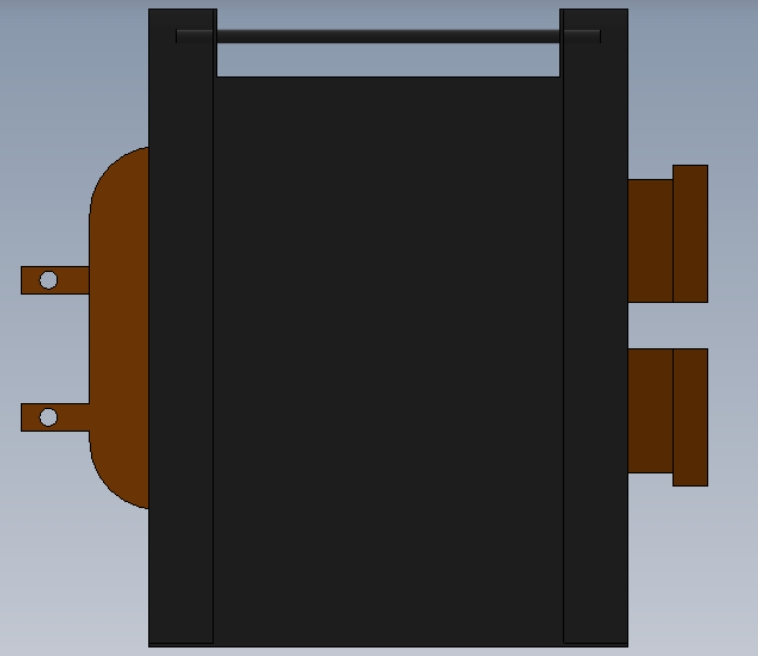

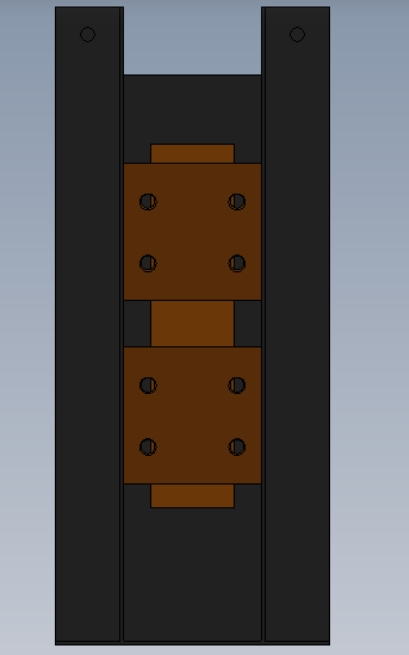

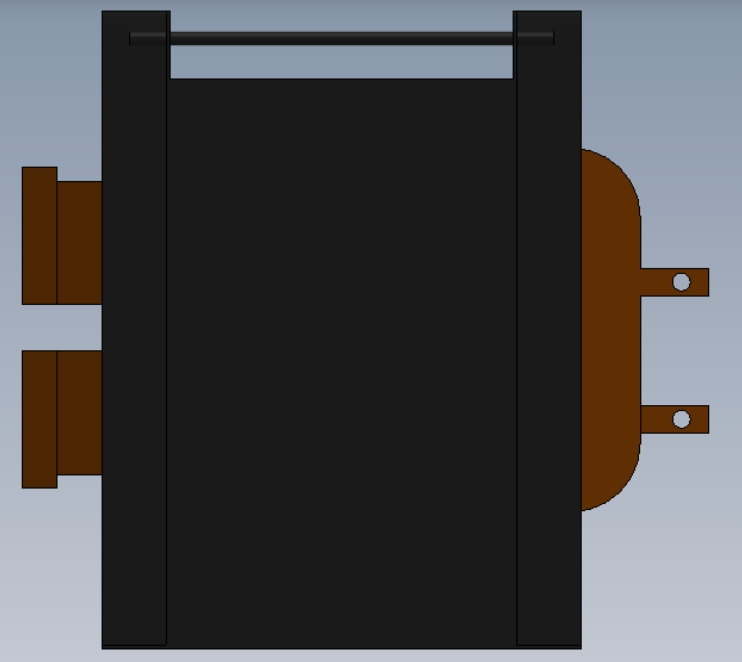

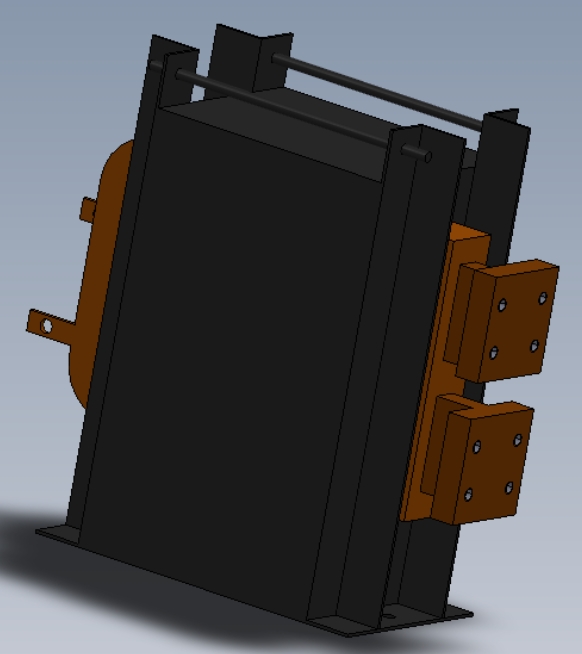

从实际安装的边界条件来看，这类变压器的安装场景多分为户外杆上架设、户内配电室落地安装两类，建模时预留的安装结构完全匹配现场施工的固定需求：两侧伸出的棕色安装支耳上开有标准长圆孔，长圆孔的设计是为了抵消现场安装基座的加工误差，避免螺栓孔对位时出现无法穿装的问题，支耳的厚度经过强度校核，能够承载整机总重量同时耐受运输、安装过程中的冲击载荷，不会出现支耳变形断裂的隐患。设备主体的黑色外壳采用冷轧钢板折弯焊接成型，外壳的防护等级满足IP20以上要求，既可以防止运维人员误触内部带电部件，也能阻挡外界较大颗粒的杂物进入绕组间隙影响散热，外壳侧面预留的接线端子区域做了凸起的绝缘隔离结构，高低压接线端分置设备两侧，避免接线时出现高低压线路误碰的安全隐患，端子的排布间距符合电力施工的安全距离要求，接线完成后可以直接加装标准绝缘护罩，不需要额外做绝缘隔离处理。

设计这类变压器的三维结构时，首先要围绕电磁转换的核心功能做内部空间排布：铁芯采用叠片式结构放置在壳体中心位置，绕组按照高低压分层绕制在铁芯柱上，内部预留的散热通道完全匹配自然风冷或者强迫风冷的气流走向，保证额定负载运行时绕组的温升控制在绝缘等级允许的范围内，不会因为长期过热造成绝缘老化加速、设备使用寿命缩短的问题。建模过程中需要严格把控各部件的装配间隙，绕组与铁芯之间的绝缘层厚度、绕组与外壳之间的安全爬电距离都要符合电力设备的安全规范，不能为了压缩整机体积随意缩小安全距离，留下绝缘击穿的安全隐患。

从功能特性上来说，这款100KVA交流变压器的核心作用是基于电磁感应原理实现不同电压等级的交流电转换，在实际运行中可以根据负载侧的电压波动情况，通过分接开关调整高压侧的绕组匝数，保证低压侧的输出电压稳定在允许的偏差范围内，给后端用电设备提供合格的供电电源。设备的整体外形方正，没有多余的外凸结构，不管是杆上安装时的金具固定，还是配电室安装时的基座排布，都能最大化利用安装空间，同容量设备并排安装时预留的操作间距可以满足日常运维、检修的操作需求，不需要额外预留过多的冗余空间。

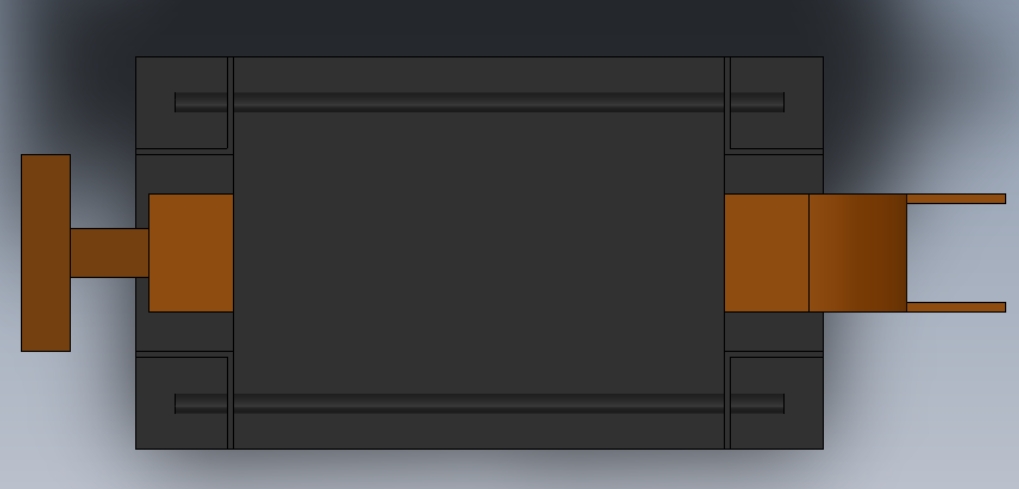

在结构细节的处理上，外壳顶部的横向压型结构一方面是为了提升外壳的整体结构强度，减少钢板厚度降低整机重量的同时避免外壳出现变形共振，另一方面也可以让顶部的积水顺着压型的坡度流向两侧，不会在顶部积存造成外壳锈蚀。两侧的接线端子伸出长度经过优化，既方便电缆终端头的压接安装，也不会因为伸出过长在运输过程中出现磕碰变形。建模时所有的安装孔位、配合尺寸都和实际生产的加工图纸保持一致，不管是做生产前的结构干涉检查，还是做配电系统的安装布局模拟，都可以直接调用模型完成排布验证，提前发现安装空间不足、接线距离不够这类现场施工才会暴露的问题，减少现场施工的整改工作量。

对于电力工程设计人员来说，这类标准化的变压器三维模型可以直接嵌入到整体配电系统的三维布局中，快速完成配电室的设备排布、电缆走向规划、安全距离校验等工作，不需要从零开始建模，大幅提升设计效率；对于设备生产厂家的结构设计人员来说，模型的结构细节完全符合实际加工工艺要求，拆分后的各个零部件可以直接导出工程图用于生产加工，各部件的配合公差、装配顺序都经过实际生产验证，不会出现建模完成后无法加工、装配干涉的问题。
