80-60规格三层多级伸缩气缸结构

在自动化产线的长行程推料工位、包装设备的顶升机构、物流分拣的挡停装置里，经常会遇到安装空间局促但执行行程要求较长的工况，单级活塞式气缸往往需要占用和行程等长的轴向安装空间，很难适配这类紧凑布局的需求，这时候多级伸缩气缸就成了结构设计阶段的优先选型方向。这款三层伸缩气缸采用三级套筒式嵌套结构，完全伸出时总行程可达单级缸体长度的近三倍，收缩状态下整体轴向尺寸仅比最大直径的缸筒长度略长，能在极小的安装空间内实现长距离的直线往复输出，完美解决了短安装距长行程的设计矛盾。

从结构设计逻辑来看，这款气缸的三级活塞采用逐级嵌套的同轴布局，最外层为固定缸筒，通过底部的支脚结构完成设备安装，支脚开设的安装孔位可直接与设备机架的安装面通过螺栓锁紧，安装时需要保证缸体轴线与负载运动方向的平行度误差控制在0.05mm/m以内，避免伸缩过程中出现偏磨导致密封件过早失效。各级套筒之间采用组合式密封结构，在活塞的往复运动面设置耐磨环与双唇形密封圈，耐磨环采用填充聚四氟乙烯材质，既能降低套筒相对运动的摩擦阻力，又能承受一定的侧向负载，避免金属套筒直接接触出现拉缸问题；双唇密封圈一道负责阻隔压缩空气泄漏，一道负责刮除套筒表面附着的粉尘杂质，适配车间多尘的复杂工况。

气路接口设置在缸体的尾端端盖上，采用标准内螺纹接口，压缩空气进入尾腔后会首先推动直径最小的最内层活塞杆伸出，待内层活塞杆完全伸出行程到位后，气压持续升高推动中间层套筒伸出，最后推动最外层的大直径套筒完成全行程伸出，回程时则依靠反向进气推动各级套筒依次回缩，整个伸缩过程的各级动作顺序由不同作用面积的活塞受力差自动控制，不需要额外设置行程检测阀组就能实现顺序动作，简化了配套气路的设计复杂度。

从实际应用的适配性来看，这款气缸的推力输出会随着各级套筒的伸出逐级变化，初始伸出阶段最内层活塞作用面积最小，输出推力相对较低，运动速度最快，适合空载快进的工位阶段；待中间层和外层套筒依次伸出时，活塞作用面积逐级增大，输出推力随之提升，运动速度相应降低，刚好匹配工进阶段接触负载后需要更大推力的工况特性，这种推力和速度的自适应变化特性，不需要额外设置节流调速元件就能匹配多数直动推料、顶升工位的负载特性，能降低配套气动系统的元件成本。

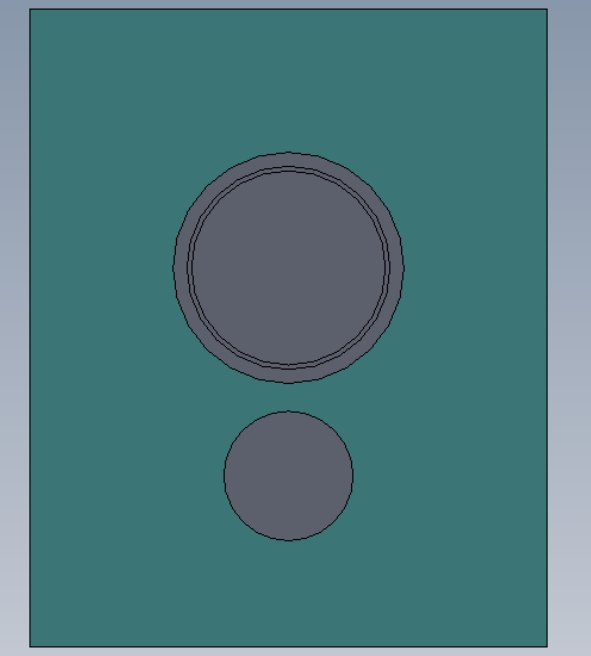

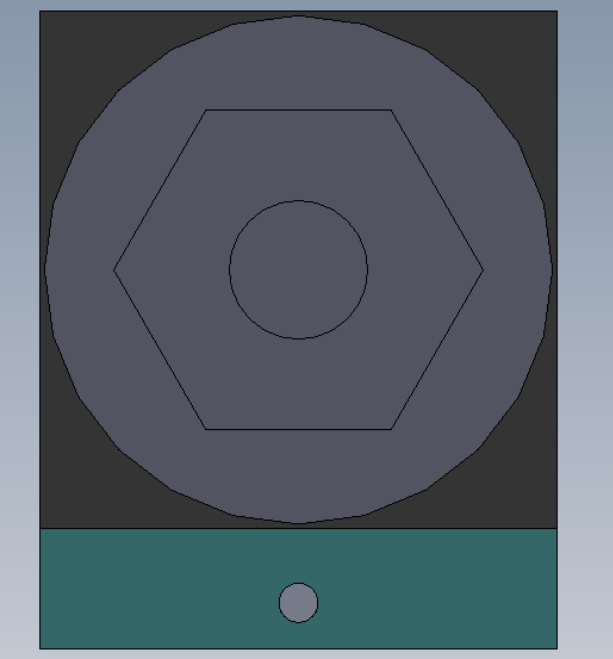

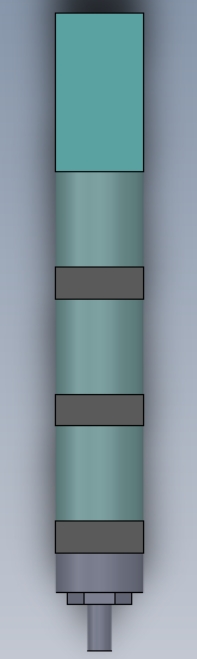

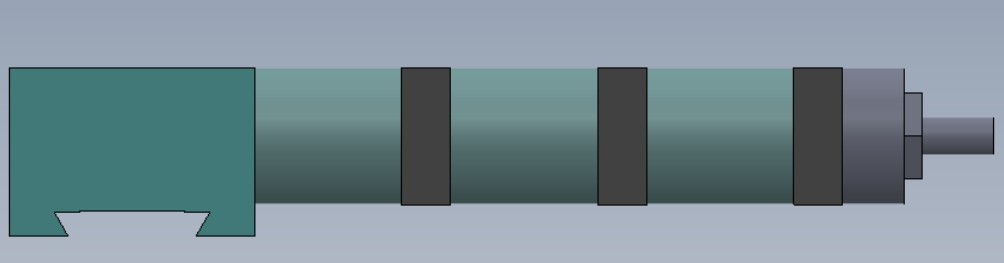

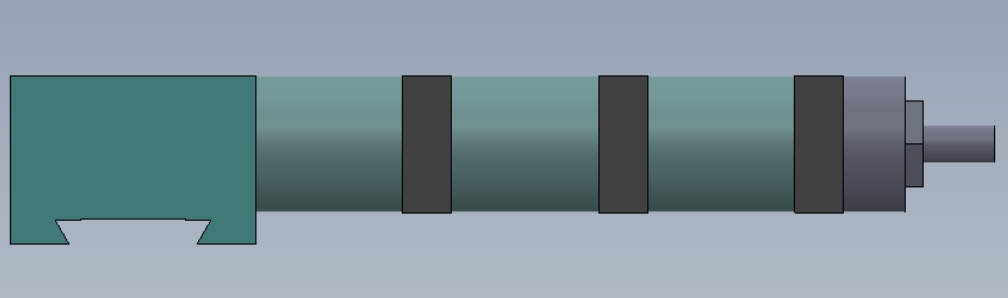

外形尺寸方面，这款气缸收缩状态下的最大外径为80mm，完全伸出后最内层活塞杆直径为60mm，各级套筒的配合间隙控制在0.02-0.04mm之间，既保证相对运动的顺畅性，又避免间隙过大导致密封件偏磨。安装支脚的定位基准面与缸体内孔轴线的垂直度公差控制在0.02mm以内，保证安装后缸体不会出现倾斜。端盖与缸筒的连接采用内六角螺栓锁紧，结合面设置O型密封圈完成静密封，端盖上预留的缓冲针阀安装位可根据实际工况调整行程末端的缓冲效果，避免活塞伸出到位时出现刚性撞击，降低设备运行的冲击噪音，延长气缸的使用寿命。

在建模过程中，所有配合面的尺寸公差、形位公差都按照气动元件的行业标准进行设定，各级套筒的同轴度、密封槽的尺寸精度都完全符合实际加工要求，模型包含完整的内部装配关系，可直接用于设备布局的干涉检查、气动系统的选型校核，也能作为同类多级气缸设计的参考原型，帮助结构工程师快速完成紧凑空间下的长行程执行机构设计，减少重复建模的工作量，提升整体设计效率。
