60ktyz永磁同步电机结构三维设计

在做小型商用、民用自动化传动结构选型时，这类60外径的永磁同步减速电机是出镜率极高的动力部件，很多刚接触结构设计的工程师容易把它和普通直流减速电机、步进电机混淆，实际上这类电机的应用场景有非常明确的边界，对应的安装设计、负载匹配逻辑也有明显区别。

先从实际落地的场景说起，我们日常接触到的商用电动广告灯箱的画面滚动机构、全自动麻将桌的洗牌升牌传动组、电动投影幕布的卷轴驱动、小型过塑机的胶辊传动、金融设备里的点钞机捻钞轮驱动、甚至餐饮设备里的小型烧烤设备自动翻转机构，大多会选用这类电机作为动力源。这些场景有几个共性需求：不需要过高的转速，输出扭矩要足够带动恒定阻力的负载，长时间运行稳定性要好，能耗不能过高，同时整机的安装体积不能过大，刚好匹配这类电机的特性。

从功能特性上看，这类电机属于永磁同步电机带减速结构的一体化设计，和普通励磁电机不同，它依靠永磁体建立励磁磁场，不需要额外的励磁电流，因此能效表现更好，运行过程中的发热控制更优，适合长时间连续运行的工况。它的输出转速区间覆盖1转到375转，适配不同减速比的减速箱结构，不需要额外搭配独立减速机构就能直接驱动低转速负载，省去了设计人员额外匹配减速组件的工作量。扭矩输出覆盖0.05牛米到10牛米的区间，功率范围6瓦到100瓦，供电电压覆盖12伏到240伏的交直流区间，不管是民用市电场景还是低压直流供电的设备场景都能适配，不需要额外做电源转换设计。

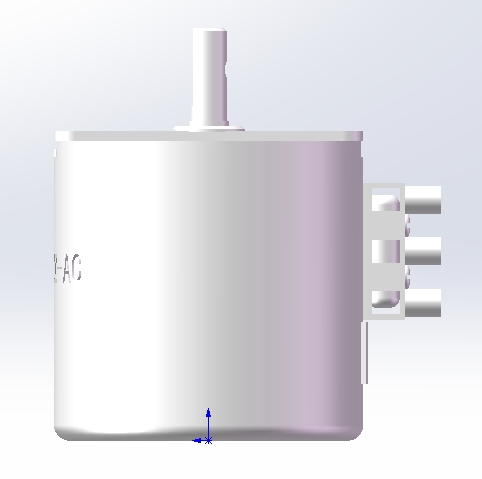

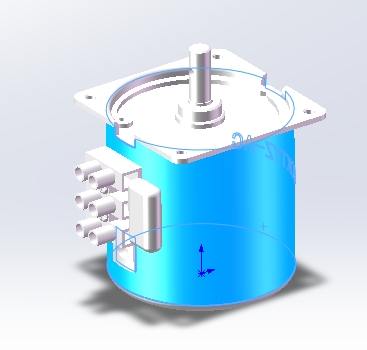

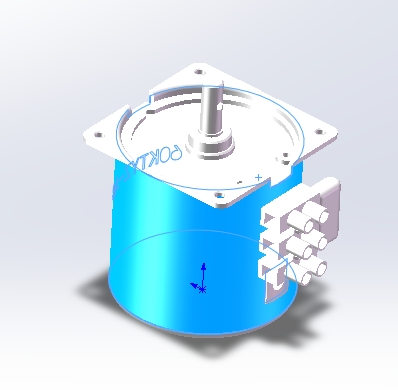

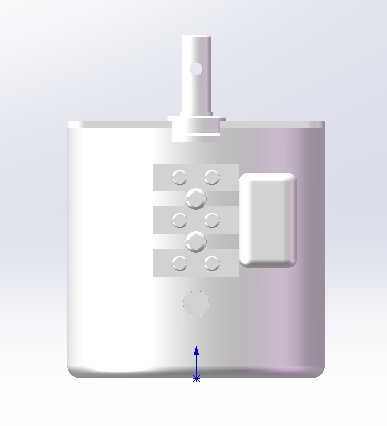

做这类电机的配套结构设计时，首先要卡准安装边界，这款电机的主体外形是直径60毫米的圆柱结构，轴向长度60毫米，输出轴是单出轴的圆柱轴结构，接线端从电机尾部侧面引出，做安装位设计时，要预留出接线端的插拔空间，不能把安装筋位贴到接线端子位置，避免装配时压线导致绝缘破损。很多新手工程师做安装结构时只算电机主体的圆柱尺寸，忽略了尾部接线端子和侧面固定耳的突出量，最后做出来的安装座要么装不进去，要么接线被挤压断裂，这点在建模时要特别注意，要把所有突出结构的尺寸都纳入安装边界的校核范围。

设计思路上，这类电机的三维建模要重点还原几个核心配合面：首先是输出轴的轴径和轴长尺寸，这个尺寸直接和负载端的联轴器、传动轮配合，公差要按照实际选型手册的参数来设置，建模时不能随意缩放轴径，否则后续装配会出现干涉或者配合过松打滑的问题；其次是电机前端盖的安装止口尺寸，很多设备会采用止口定位的方式安装电机，止口的直径和深度尺寸如果建模偏差，会导致电机安装后同轴度不足，运行时出现抖动、噪音过大的问题；最后是电机主体的圆柱面和尾部的接线端位置，要预留足够的散热间隙，不能把电机完全包裹在密闭的结构腔体内，虽然这类电机发热不高，但长时间密闭运行还是会导致热量累积，降低绕组绝缘寿命。

在选型匹配时还要注意，这类电机属于定速运行的动力部件，不带编码器反馈，也不能做高精度的伺服控制，不要把它用在需要精准定位、转速闭环控制的场景里，比如精密送料机构、位置定位平台这类场景就不适合选用，它更适合恒定转速、固定方向或者简单正反转、对位置精度没有过高要求的连续传动场景。做传动结构设计时，要核算负载的实际阻力矩，不要让电机长期在额定扭矩的上限运行，最好预留20%左右的扭矩余量，能大幅提升电机的使用寿命，减少设备售后维护的概率。另外这类电机的运行噪音很低，适合用在对噪音有要求的民用、商用设备里，比如家用投影幕、室内广告灯箱这类场景，不会因为电机运行噪音影响使用体验。

建模过程中还要注意还原电机表面的标识位置、固定孔位的分布，虽然这些细节不影响功能实现，但在做整机装配校验、装配工艺指导文件输出时，准确的模型细节能帮助装配人员快速识别安装方向，避免装反电机导致接线方向错误、输出轴转向不符合设计要求的问题。很多工程师做电机模型时只做一个大致的圆柱外形，忽略了固定孔、接线端、输出轴台阶这些细节，到了实际装配阶段才发现干涉问题，反而增加了改模的成本。
