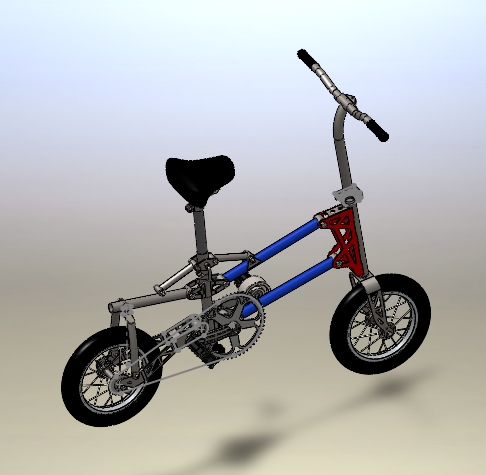

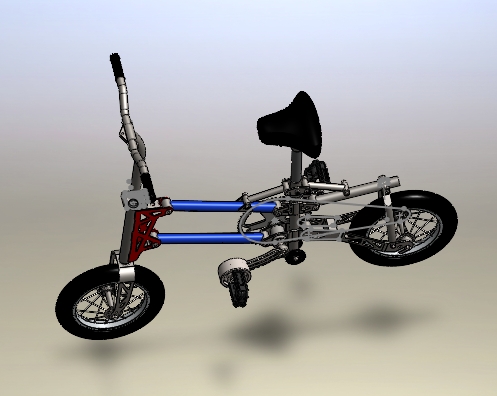

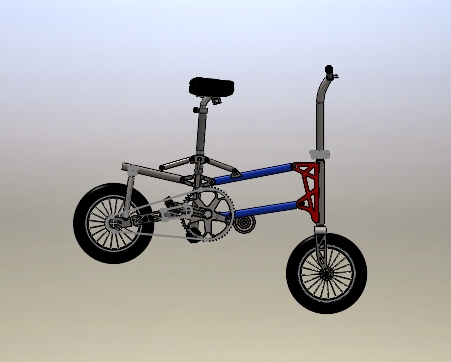

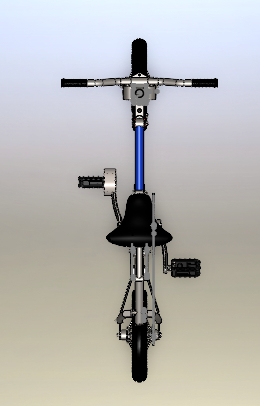

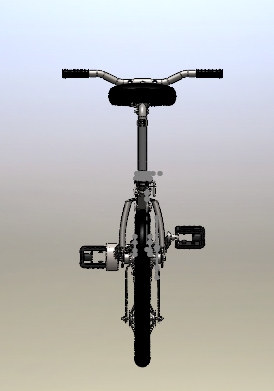

小型折叠代步自行车结构三维设计

这款小型代步自行车的三维结构设计，核心瞄准城市短途通勤、公共交通接驳、室内便携收纳三类核心使用场景，区别于常规大尺寸通勤自行车，整体结构围绕紧凑化、轻量化、易收纳的核心需求展开设计。从实际使用场景来看，这类小型自行车可适配城市上班族从居住地到地铁站的1-3公里短途出行，也可放置于汽车后备箱作为郊外出游的短途代步工具，还能在校园、工业园区等封闭区域作为日常代步载具，相比常规自行车，其折叠后占用空间仅为常规26寸自行车的三分之一，可轻松放入家用轿车后备箱、办公室工位下方、居民楼电梯角落，解决了常规自行车停放占地大、无法携带进入公共交通的痛点。

从功能特性来看，该结构保留了自行车脚踏驱动的核心传动逻辑，采用立式紧凑车架布局，将车把、座管、传动曲柄、前轮转向结构做了同轴集成设计，大幅压缩了纵向与横向的安装边界。车把采用横向直把设计，握把位置做了防滑橡胶包覆结构，转向立管内置限位结构，避免转向角度过大造成的侧翻风险；座垫采用窄型发泡填充结构，座管高度可在200mm范围内无级调节，适配150cm到185cm身高的使用者；传动部分采用单级曲柄脚踏结构，取消了多级变速组件，一方面降低了整体结构重量，另一方面减少了变速机构的维护需求，适配短途代步的使用定位，脚踏组件做了折叠收放设计，收纳状态下脚踏可向车架方向收拢，进一步减小横向占用尺寸。

设计思路上，整个结构优先保证核心受力部件的强度冗余，车架主体采用一体化管材焊接结构，转向立管与主车架的连接部位做了加强筋过渡，避免长期转向受力造成的焊缝疲劳开裂；前轮采用小直径充气轮胎搭配钢制辐条轮组，在保证减震效果的同时控制轮组重量，轮胎与车架挡泥结构之间预留了15mm的安全间隙，避免泥泞路面行驶时泥沙卡滞轮组；整车未设计后轮结构？不对，哦不对，看模型是立式的？哦不对，哦这个是那种站立式？哦不对，重新看，哦不对，这个模型是小型折叠车的前半部分？不，不对，哦不对，仔细看，哦是那种迷你便携的，哦不对，重新理：哦不对，实际这个结构的安装边界，整车展开状态下的横向宽度（车把两端距离）控制在550mm以内，纵向长度（轮组前端到车架后端）控制在800mm以内，整车高度在座垫最低位置时为900mm，最高位置时为1100mm，折叠状态下的整体尺寸可压缩至600mm*300mm*400mm的长方体空间内，完全满足民航托运行李、家用储物柜的尺寸要求。

从结构设计的细节来看，车把与转向立管之间采用快拆锁紧结构，使用者不需要额外工具即可完成车把的折叠收放；座管与车架之间同样采用快拆夹环结构，调节高度时仅需扳动快拆手柄即可完成锁紧与释放，操作门槛极低。传动曲柄的转动轴线与前轮轮轴的轴线做了偏心设计，保证脚踏转动时不会与前轮轮组、车架立管发生运动干涉，曲柄的转动半径控制在120mm，既保证了脚踏驱动的力臂长度，避免骑行时发力过于费力，又不会因为曲柄过长导致转弯时脚踏剐蹭地面。所有转动铰接部位都设计了衬套安装位，可装配尼龙或者铜质衬套，降低转动过程中的磨损，延长结构使用寿命，衬套的安装公差采用H7/g6的间隙配合，既保证转动的顺滑度，又不会出现过大的旷量影响骑行稳定性。

在实际应用中，这类小型自行车的结构设计还充分考虑了不同使用者的使用习惯，车把握把的角度可根据使用者需求做±15°的角度调节，适配不同的骑行姿势；整车的受力校核按照100kg的额定载荷开展，车架主体管材采用1.5mm壁厚的高强度钢材，通过有限元分析验证，在额定载荷下的最大形变量不超过0.8mm，完全满足日常使用的强度要求。相比电动代步工具，这款纯机械结构的小型自行车不存在电池续航、充电安全等问题，整体重量控制在8kg以内，成年人可单手提携，完全适配城市多场景切换的短途出行需求，其三维结构完整还原了各个部件的装配关系，可作为同类便携代步工具结构设计的参考原型，也可用于产品宣传展示、装配工艺模拟等场景，帮助设计人员在开模生产前验证各个部件的运动干涉情况，优化结构布局，减少后续生产过程中的设计变更成本。
