工业用箱式热力换热集成装置结构

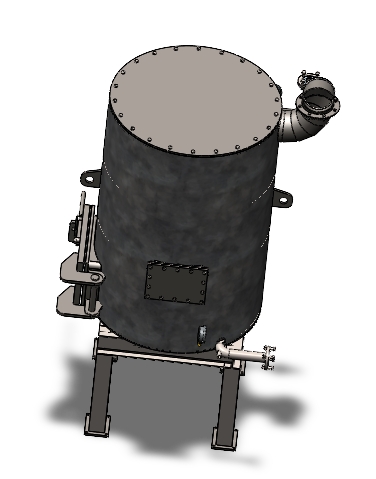

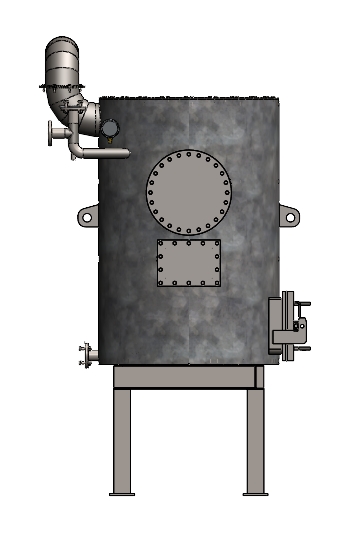

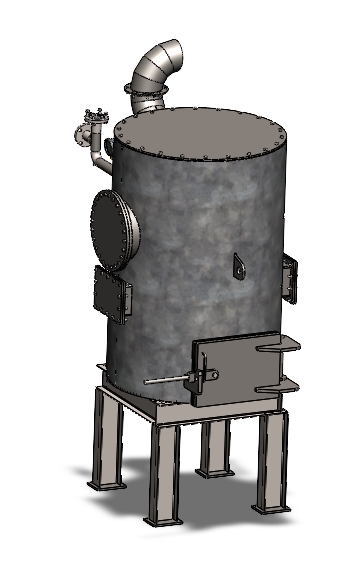

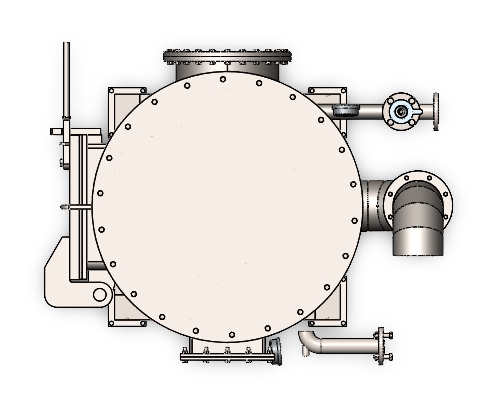

在工业厂区的动力车间、商用综合体的能源站以及民用集中供热的换热站点里，这类箱式热力集成装置是热能输配环节的核心载体，区别于零散排布的管路与单体换热部件，集成式的结构设计能大幅缩减现场安装的施工周期，也能减少管路衔接处的跑冒滴漏隐患。从实际运行场景来看，这类设备承担着一次侧高温热媒与二次侧循环介质的热量传递功能，顶部的弯管结构是烟气或泄压蒸汽的排放通道，侧向的法兰接口分别对接热媒输入、输出以及二次侧循环管路，不同口径的法兰对应不同的介质流速需求，大口径接口走大流量循环介质，小口径接口则用于仪表安装、排污或者取样管路的接驳。

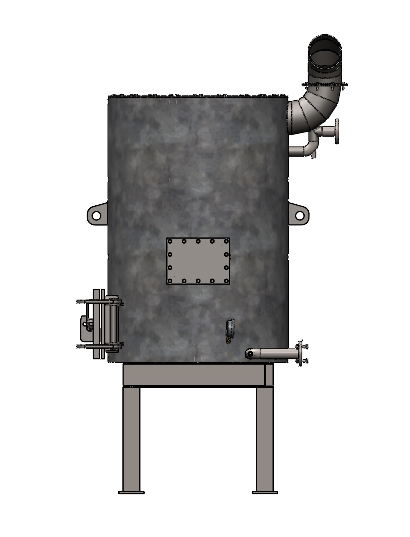

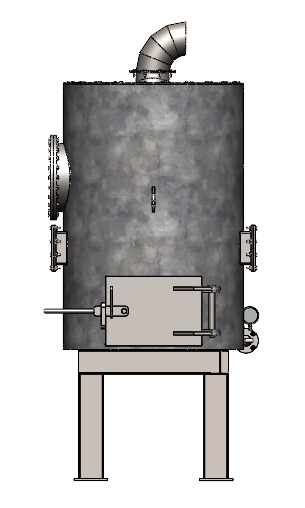

从结构设计的逻辑出发，主体箱体采用承压壳体设计，内部根据换热需求排布换热管束或者蓄热结构，外部的支腿结构做了加高处理，一方面预留出底部排污管路、检修通道的安装空间，避免地面积水侵蚀壳体底部焊缝，另一方面也匹配现场管线的架设高度，减少管路弯折带来的阻力损失。正面的箱门结构是检修操作端，配套的锁止结构能保证带压运行状态下的密封性能，门上的横向拉杆用于开关门时的受力传导，避免长期开关导致门体变形影响密封。侧向伸出的杆状部件是温度或压力检测元件的安装套管，直接伸入箱体内部介质流道，能实时采集核心区域的介质参数，避免管壁测温带来的数据偏差。

安装边界的设计上，设备支腿的底板预留了地脚螺栓安装孔，现场安装时需要匹配混凝土基础的预埋螺栓位置，基础平面的水平度误差需要控制在千分之二以内，避免壳体倾斜导致内部介质分布不均影响换热效率。设备侧向的外接接口需要预留足够的管路操作空间，尤其是法兰对接位置，要预留出扳手操作、法兰垫片更换的作业空间，顶部的排烟弯管出口需要对接室外排烟管路，要预留出管路热胀冷缩的补偿余量，避免热态运行时管路应力拉扯设备接口导致焊缝开裂。

功能特性层面，这类集成装置将换热主体、检测接口、检修结构、支撑结构整合为一体，出厂前可完成整体的水压试验与密封检测，现场仅需完成外接管路对接与电气仪表接线即可投入运行，相比现场拼装的热力系统，集成式结构的密封可靠性更高，整体占地面积更小。设备表面的做旧质感是工业场景长期运行的典型状态，壳体外部的保温层在实际应用中会额外包覆，减少运行过程中的热能损耗，侧面布置的多个小型接口分别对应安全阀、压力表、温度传感器的安装，所有仪表接口的位置都设置在人员巡检易于观察的高度，无需登高或者俯身即可读取运行参数，日常巡检时可快速判断设备的运行压力、温度是否处于正常区间。

从热工系统的匹配角度来看，这类设备的接口通径、壳体容积是根据额定换热功率计算得出的，内部流道的设计要避免出现介质流动死区，防止局部区域介质长期滞留导致结垢、腐蚀，影响设备使用寿命。支腿的高度设计同时考虑了排污需求，设备底部设置的排污口在支腿空间内可直接对接排污管路，检修时可快速排空壳体内的残留介质，无需额外搭设临时管路。正面的操作门在设备停运检修时，可直接打开进入内部检查换热元件的结垢、腐蚀情况，更换损坏的密封件或者换热部件，相比不可开启的全焊接结构，后期维护的成本更低，作业效率更高。
