仿生扑翼滑翔式水下探测机器人结构

这款仿生扑翼滑翔水下机器人的结构设计，核心瞄准近岸浅海、内陆湖泊的长时序低功耗水下观测场景，区别于传统螺旋桨推进的水下航行器，其采用扑翼滑翔结合尾翼矢量控制的推进方案，在低航速巡航工况下的能耗仅为同量级螺旋桨推进设备的三分之一，可支撑数周级的连续水下作业，适配水文数据采集、水下管线巡检、近岸生态监测等对续航要求较高的作业需求。

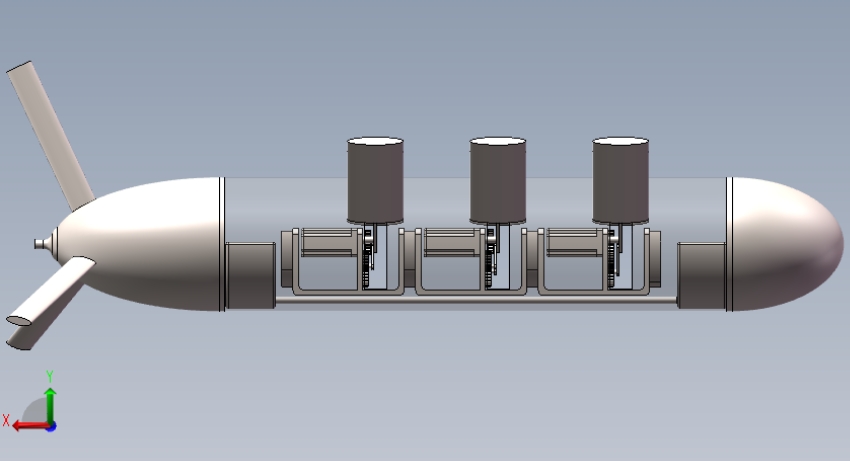

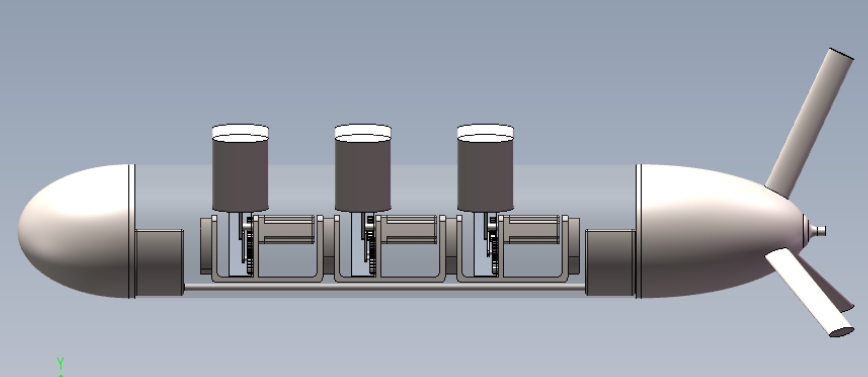

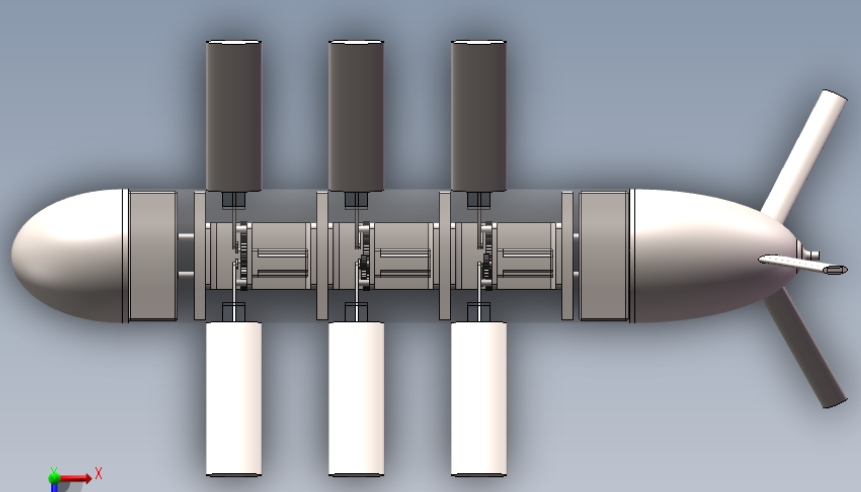

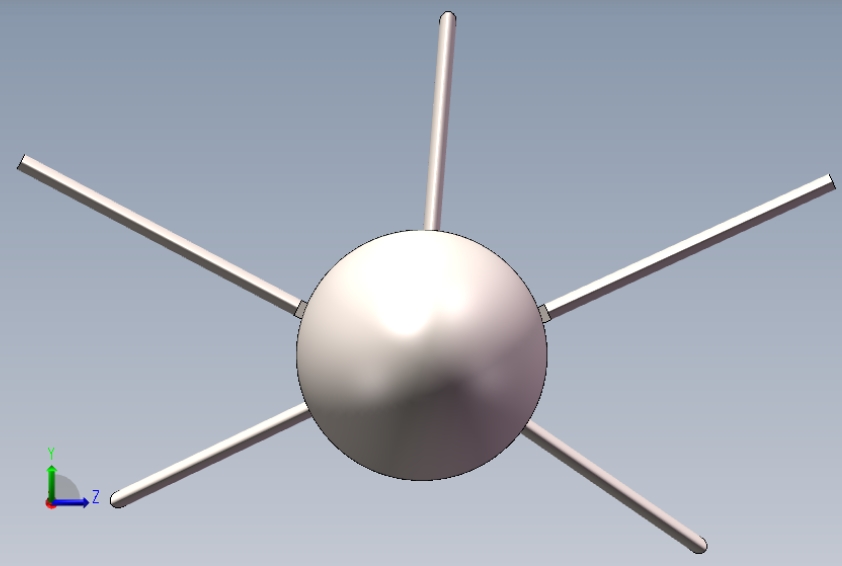

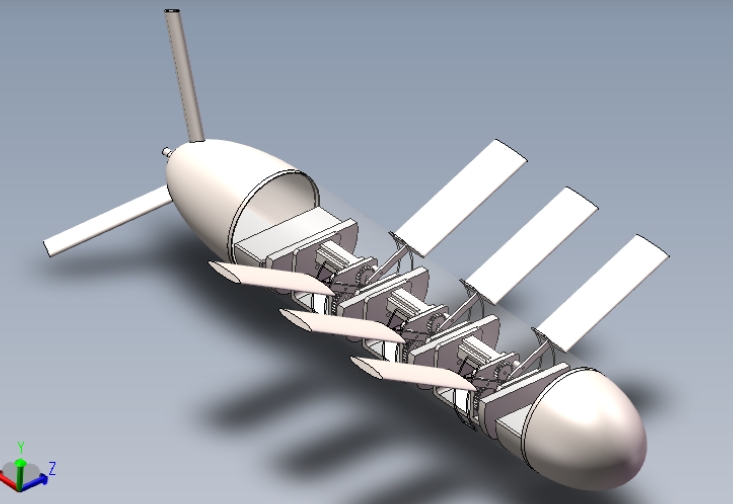

从功能模块的布局来看，整体采用分段式耐压舱设计，艏部为椭球形导流罩，内部预留水下摄像模组、环境感知传感器的安装空间，椭球曲面的曲率经过流体仿真优化，可降低0.2-0.5m/s巡航速度下的迎流阻力，避免艏部流场紊乱对摄像模组成像造成的扰动。中部舱段为核心功能集成区，沿轴向依次布置三组独立的扑翼驱动单元，每组单元对应一组外置仿生扑翼，驱动源采用微型直流伺服电机搭配齿轮减速机构，可独立调节单组扑翼的扑动频率、扑动幅度与相位差，既可以实现三组扑翼同频扑动提供稳定的前向推力，也可以通过两侧扑翼的差速扑动实现无舵转向，减少额外的舵机传动结构带来的密封风险。

浮力调节机构集成在中部舱段的环形空腔内，通过微型柱塞泵调节内外油囊的体积变化，实现整机正负浮力的切换，配合滑翔动作完成无动力下潜与上浮，进一步降低巡航过程的能耗。前后重心调节机构采用沿轴向布置的线性导轨搭配滑动配重块，通过步进电机驱动配重块的轴向位移，实时调整整机的重心与浮心相对位置，配合扑翼的攻角调整，可实现定深悬停、缓坡滑翔、快速上浮等多种航行姿态，适配不同水深、不同流速下的作业需求。艉部采用仿生尾翼搭配垂直稳定翼的布局，仿生尾翼同样由独立伺服电机驱动，可模拟鱼类尾鳍的摆动动作，在高速机动工况下提供额外的推力与转向力矩，垂直稳定翼则用于抵消扑翼扑动过程中产生的侧向滚转力矩，提升直航状态下的航向稳定性。

设计过程中充分考虑了水下设备的安装与维护边界，所有舱段之间采用径向O型圈密封搭配法兰螺栓连接，相邻舱段的连接法兰上设置定位销孔，可实现无调整快速装配，单组扑翼驱动单元采用模块化设计，整体可从中部舱段的侧向安装口抽出，无需拆解整个耐压舱即可完成驱动部件的维护更换。整机的径向最大尺寸控制在180mm以内，轴向总长控制在1200mm以内，可适配小型水下布放装置的搭载要求，无需大型布放设备即可完成近岸水域的投放作业。外置的扑翼与尾翼均采用可拆卸式设计，运输过程中可将翼片拆下，减少整体占用空间，翼片与驱动轴的连接采用快拆卡扣结构，水下作业前可快速完成装配。

从结构强度的设计角度，耐压舱壳体采用6061-T6铝合金加工，壁厚经过水压仿真校核，可满足50m水深的耐压要求，覆盖近岸绝大多数作业水域的深度需求。翼片采用碳纤维复合材料注塑成型，在保证结构强度的同时降低自身重量，减少扑动过程中的惯性负载，提升驱动效率。所有动密封部位均采用双道泛塞封结构，可在长期往复运动下保持可靠的密封性能，避免舱内进水导致的电子器件损坏。整套结构的传动部件均预留润滑脂填充腔，可适应淡水、低浓度海水环境下的长期运行，减少传动部件的腐蚀磨损。
