圆盘式切削蔬菜切丝设备结构设计

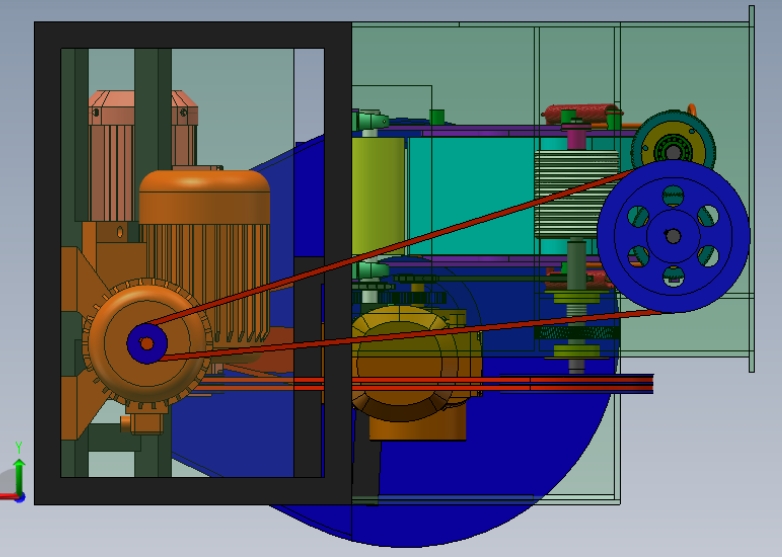

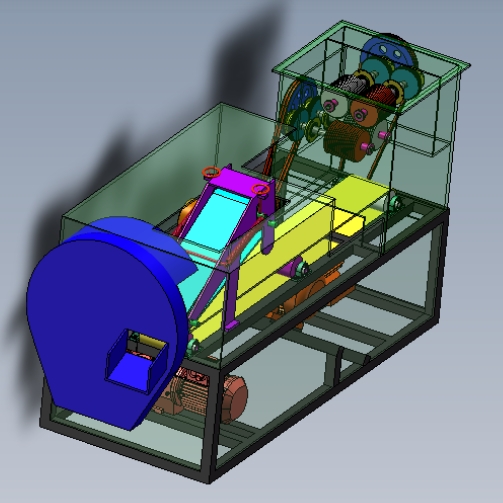

　　动力传递路径上，选用V带传动作为电机到切削主轴的动力衔接方式，这种设计并非随意选择，V带本身具备过载打滑的特性，当进料过程中混入硬质异物卡滞刀盘时，能避免电机堵转烧毁，同时带传动的运行噪音更低，适配车间内多设备并行的作业环境，不需要额外加装复杂的过载保护结构，降低后期维护的配件成本。切削执行端的设计上，动切刀与定刀的间隙做了可调式结构，通过调整定刀安装座的锁紧螺栓位置，就能实现0.5mm到3mm范围内的切丝宽度调节，覆盖常规餐饮、食品加工场景下的大部分切丝规格需求，不需要更换整套刀盘组件，换规格的调整时间能控制在十分钟以内，适配多品种小批量的加工订单需求。这套切丝设备的三维结构，核心面向净菜加工、餐饮中央厨房、果蔬预处理生产线的切丝工序场景，区别于传统往复式切丝结构，采用圆盘切削的作业逻辑，在处理根茎类蔬菜、叶菜类硬质菜帮等物料时，能稳定维持切丝截面的规整度，减少物料挤压破损带来的汁液流失问题，适配连续化生产线的进料节拍要求。从结构布局来看，整套设备采用分仓式壳体设计，动力仓与切削作业仓做了物理分隔，避免作业过程中菜屑、汁水溅入传动部件造成的磨损卡滞，也方便日常作业后的清洁冲洗，符合食品加工设备的卫生设计要求。

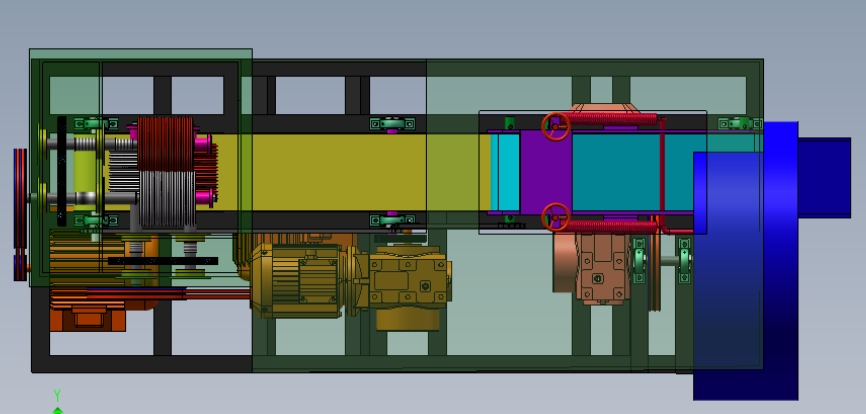

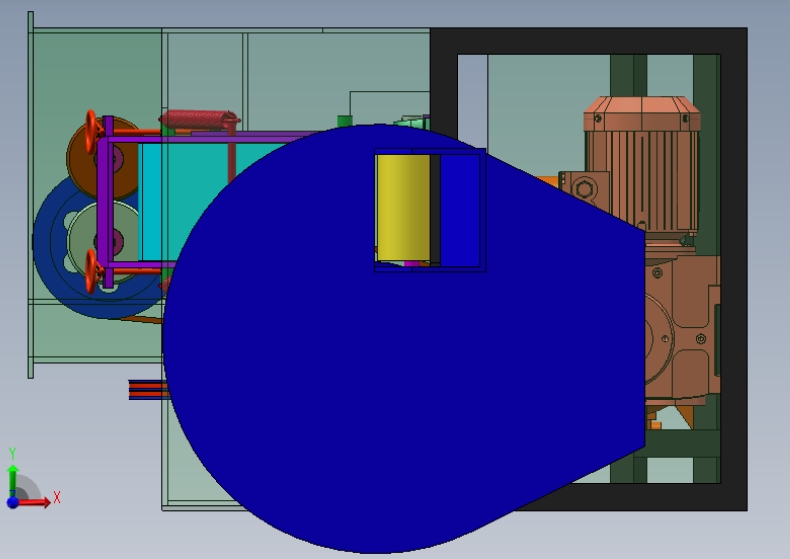

　　刀盘本身采用圆盘式布局，切刀沿圆周方向均匀排布，旋转过程中切削力均匀分布，不会出现往复式结构的惯性冲击问题，设备运行时的整机振动幅度更小，不需要做厚重的混凝土基础固定，直接放置在平整的车间地面就能稳定作业，降低安装环节的土建成本。从安装边界尺寸来看，整套设备的主体外形控制在紧凑型布局范围内，宽度方向不超过1.2米，长度方向预留电机检修空间后总尺寸不超过1.8米，高度方向适配常规生产线的进料口高度，在1.1米到1.3米之间可以通过底部支脚做微调，能直接对接前端的清洗输送线、后端的漂烫或包装工序，不需要额外做转接输送平台，减少生产线的布局占用空间。

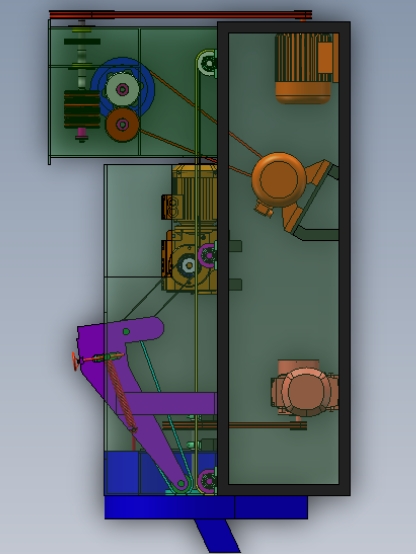

　　进料端的导向结构采用倾斜式导料槽设计，物料靠自重滑入切削区域，不需要额外的进料推送机构，靠压料杆的自重就能维持物料的进给压力，避免切削过程中物料弹跳导致的切丝长短不均问题，压料杆的铰接位置做了长槽调节设计，可以根据处理物料的直径大小调整压合行程，处理小直径的胡萝卜、土豆，或是大直径的甘蓝、白菜帮时，都能稳定压合，不会出现空切或者物料卡滞的情况。传动仓内部的带轮张紧结构采用滑轨式张紧设计，电机安装板固定在可滑动的导轨座上，通过调整锁紧螺栓就能改变电机轴与主轴的中心距，实现V带的张紧度调节，不需要拆卸带轮或者额外加装张紧轮，日常维护时单人就能完成皮带更换或者张紧调整作业，降低设备运维的人力成本。设备底部的接料区域预留了敞口式出料空间，可以直接放置周转接料盒，也能对接皮带输送机的进料端，出料方向可以根据车间布局需求做左右调整，只需要更改定刀的安装朝向就能实现出料方向的切换，适配不同车间的生产线流向布局。在结构细节处理上，所有与物料接触的部件都采用圆弧过渡设计，没有卫生死角，清洁时高压水枪冲洗就能将残留的菜屑冲洗干净，不会出现物料残留变质的卫生隐患；所有转动部位的轴承都采用带密封圈的深沟球轴承，能阻挡汁水、菜屑进入轴承内部，延长轴承的使用寿命，正常工况下轴承的维护周期能达到6000小时以上，减少设备停机维护的时间。

　　这套结构在设计时也充分考虑了加工工艺性，所有的板材件都采用常规的冷轧板折弯焊接工艺，不需要复杂的五轴加工设备，普通的机加工车间就能完成整套设备的加工制造，加工成本控制在中小设备厂商能接受的范围内，同时传动部件全部选用标准件，后期更换配件时不需要定制加工，直接采购标准五金件就能完成替换，降低设备全生命周期的使用成本。实际作业过程中，这套结构的切削效率能达到每小时800到1200公斤，根据切丝宽度的不同略有浮动，相比同功率的往复式切丝设备，切削效率提升30%以上，同时切丝的断条率控制在2%以内，远低于行业常规的5%断条率标准，能提升成品的品相等级，减少加工过程中的物料损耗。
