双振电机驱动直线振动筛分设备结构

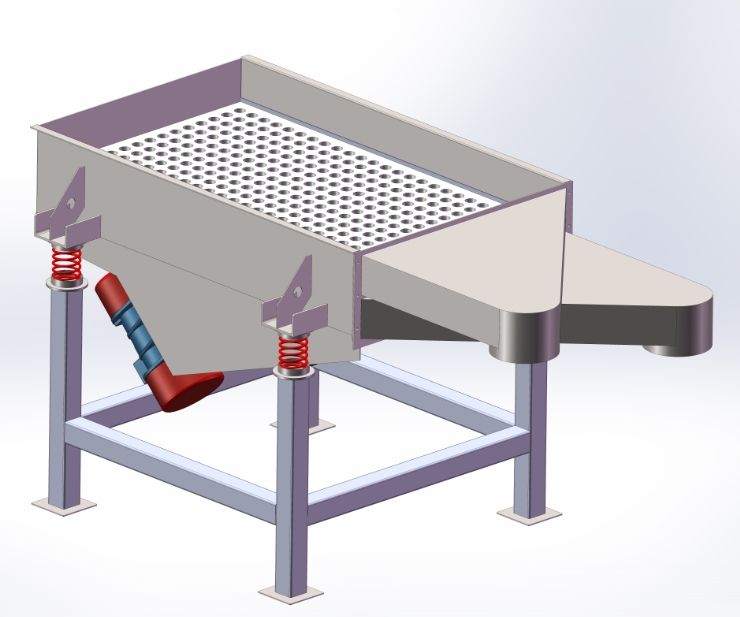

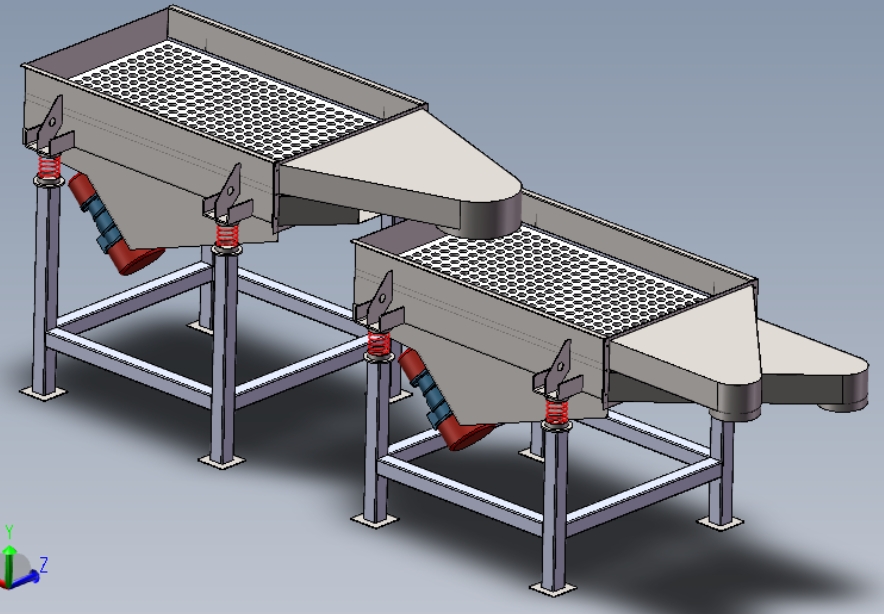

　　在粉体、颗粒物料的连续化加工产线中，直线振动筛是衔接前段出料与后段分选、包装工序的核心通用设备，常见于粮食加工、建材骨料分级、化工粉体除杂、食品原料筛分、冶金矿料分选等场景，可直接架设在产线中段，无需额外配置复杂的输送转接结构，依靠自身振动完成物料的前移与筛分作业。这套结构采用双振动电机对称布置的激振方案，两台同规格振动电机呈倾角反向同步运转，偏心块产生的激振力在平行于电机轴线方向相互抵消，在垂直于电机轴方向叠合为统一的定向激振合力，带动筛箱沿设定方向做往复直线振动，筛面的倾角与激振力方向匹配，让物料接触筛面后被周期性抛起，同时沿筛面向出料端持续前移，过程中粒径小于筛孔的物料透筛完成分级，大粒径杂质或不合格物料沿筛面末端排出，实现连续化的筛分、除杂、分级作业。

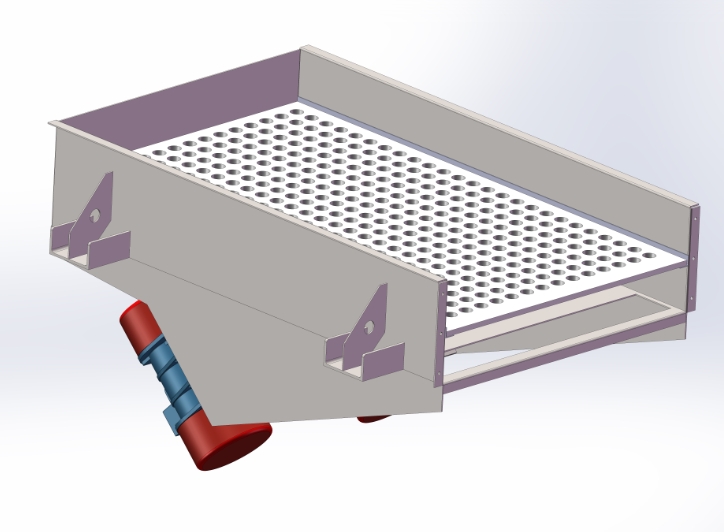

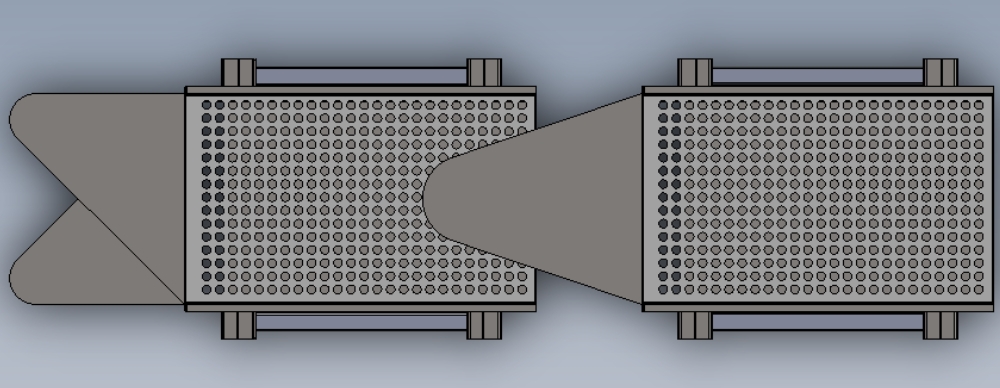

　　从结构设计逻辑来看，筛箱主体采用折弯钢板拼焊结构，筛面为冲孔板或编织网适配结构，可根据筛分物料的粒径、磨琢性更换不同开孔规格的筛网，筛箱两侧通过螺旋压缩弹簧与下部机架连接，弹簧支座做了定位沉台设计，避免设备运行过程中弹簧移位，同时弹簧的刚度参数经过匹配，既可以有效隔绝振动向机架、安装基础的传递，降低设备运行对周边结构的振动影响，又能保证筛箱的振动行程稳定，不会出现振幅衰减或横向摆动的问题。下部机架采用矩形型钢焊接的框架结构，四条支腿底部设置安装底板，可通过膨胀螺栓与地面基础固定，支腿与横梁的连接位置做了三角加强筋处理，抵消设备长期振动带来的焊缝疲劳应力，避免机架开焊变形。

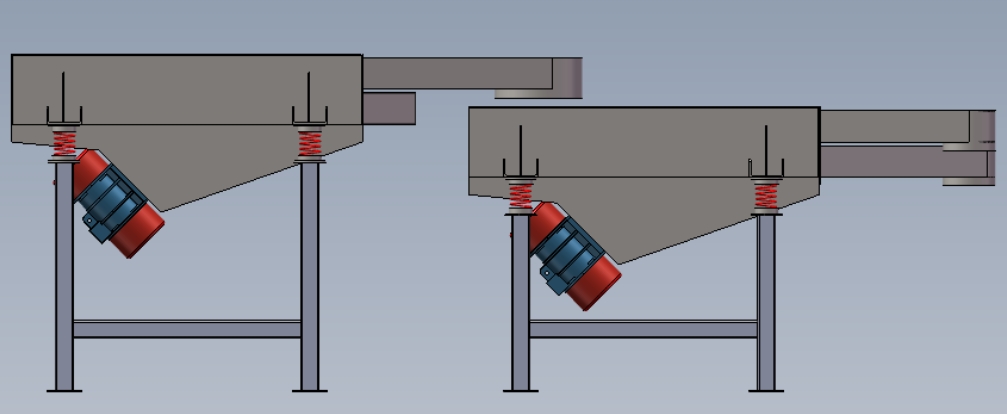

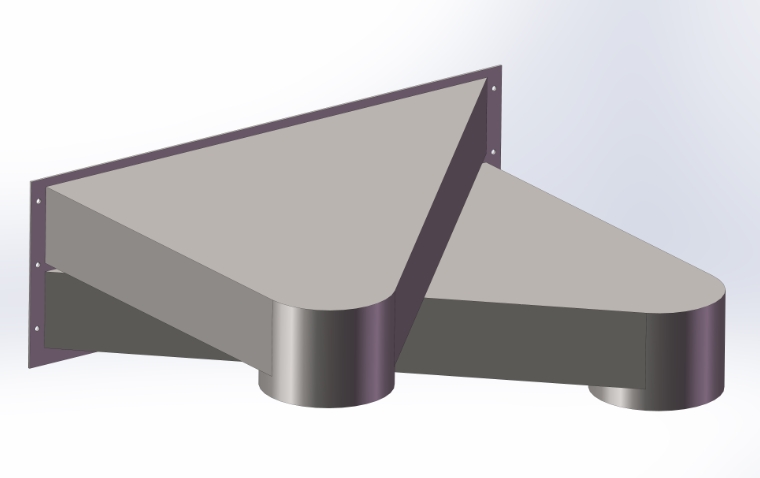

　　振动电机的安装座焊接在筛箱侧部的加强板上，安装面经过铣削加工保证平面度，电机轴线与筛面呈固定倾角，这个倾角参数直接影响物料的运行速度与筛分精度，倾角过小会导致物料前移速度慢、筛面利用率低、处理量下降，倾角过大则会让物料前移速度过快，物料在筛面停留时间不足，透筛率降低、筛分精度下降，常规工况下该倾角设置在45度左右，可根据物料特性做小幅调整。设备的进料端设置扩口式接料结构，可直接对接上游设备的出料口，避免物料撒落，出料端分为筛上物出料溜槽与筛下物收集段，可分别对接不同的下游输送设备，实现分级物料的分流输送。

　　从安装边界来看，这类直线振动筛的安装需要预留足够的周边操作空间，尤其是筛网更换、振动电机维护的一侧，需要预留至少单人操作的检修空间，设备安装基础需要做硬化处理，避免长期振动导致基础下沉、设备倾斜，影响筛分效果；设备的进料口与上游设备出料口之间需要采用软连接结构，避免刚性连接传递振动，损坏上下游设备的结构。在实际选型适配中，可根据处理量需求调整筛面的宽度与长度，筛面宽度直接影响单小时处理能力，筛面长度则影响筛分精度，针对磨琢性强的物料，筛板可采用耐磨钢板或聚氨酯筛面，延长易损件更换周期；针对易堵孔的细粉物料，可在筛网下方加装弹跳球清网结构，避免筛孔堵塞影响筛分效率。整套结构的受力点均做了应力分散设计，筛箱的侧板与横梁连接位置没有锐角应力集中结构，所有焊缝均采用连续角焊缝，关键受力位置做了加强板贴焊，保证设备长期满负荷运行下的结构可靠性，弹簧的选型根据筛箱整体重量、振动电机激振力、振幅要求匹配，避免弹簧过载断裂或刚度过大导致隔振效果差。
