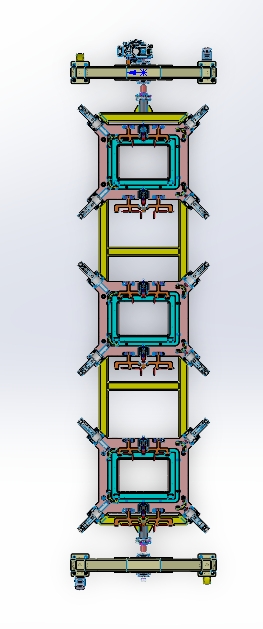

手工焊接作业用可回转工件支撑支架

　　在重型构件焊接车间的日常作业中，大尺寸长条形、异形结构件的焊接一直是影响工位效率的核心痛点——这类工件往往重量大、焊缝分布在多个立面，传统固定式焊接台无法带动工件转动，焊工需要反复挪动站位、攀爬作业架，不仅劳动强度大，仰焊、立焊位置的焊缝成型质量也很难保持稳定，这款可回转焊接支架正是针对这类作业场景开发的专用工装。从实际落地的工位适配来看，这类支架主要服务于长度1.5m-3m区间的长轴类、框架类焊接件，单工位额定承载通常覆盖50kg-300kg的工件范围，安装时需要保证两侧立柱的安装平面平面度公差不超过0.5mm/m，两侧支撑转轴的同轴度误差控制在φ0.2mm以内，避免回转过程中出现卡滞、附加载荷过大的问题，设备整体占地宽度通常在3.2m-4m之间，纵深方向预留1.2m的操作空间即可满足常规工位布置，底部脚轮配置带锁止结构，既可以在车间内根据产能排布灵活转场，锁止后也能保证焊接作业时的设备稳定性，不会出现偏移晃动。

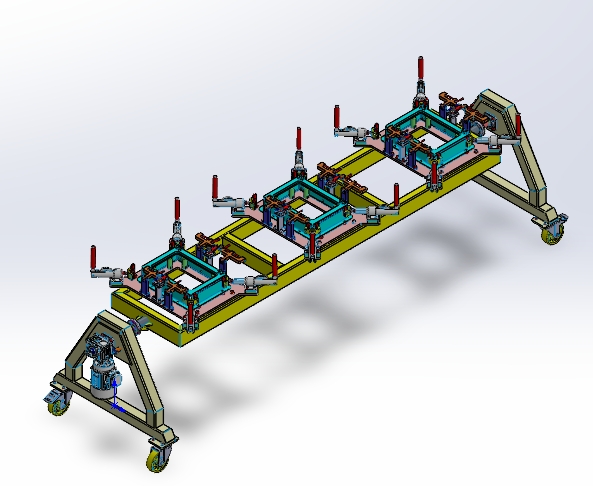

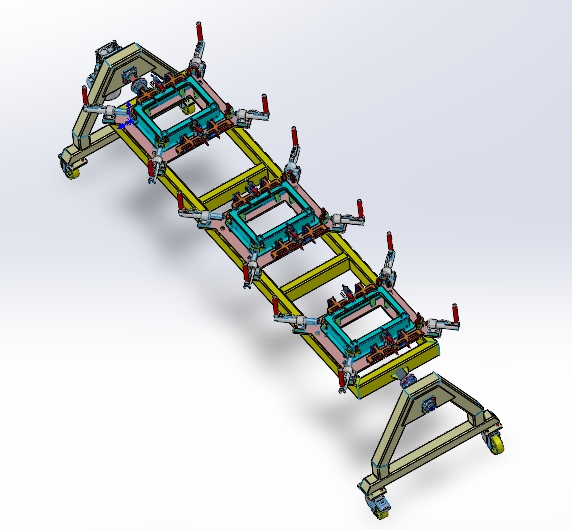

　　从功能设计逻辑来看，这款支架的核心是通过两端的可调支撑结构适配不同直径、不同夹持位置的工件，支撑高度调节范围通常覆盖0.6m-1.2m，匹配不同身高焊工的舒适作业高度，减少长期弯腰、抬臂作业的职业损伤；回转驱动端配置了自锁式减速结构，焊工可以轻松手动转动工件到任意焊缝处于平焊位置的角度，松手后即可自动锁止，不需要额外插销固定，切换焊接面的操作时间比传统固定式工装缩短70%以上。支架上配置的多组夹持模组可以根据工件的外形快速调整夹持点位，对于带异形安装座的长构件，不需要额外制作专用适配压块，通过滑块调整夹头位置即可完成装夹，单工件装夹时间可以控制在2分钟以内。

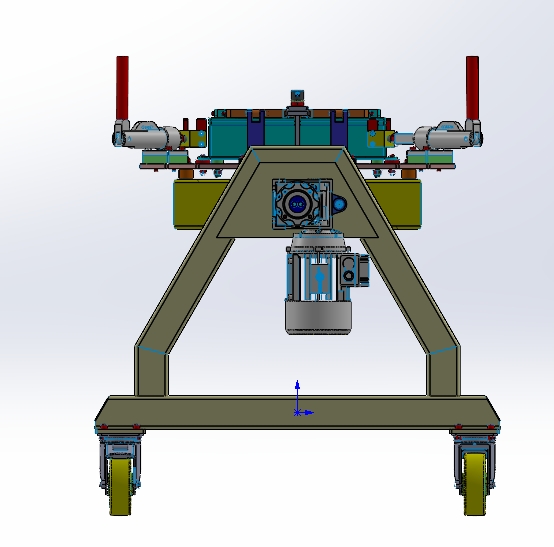

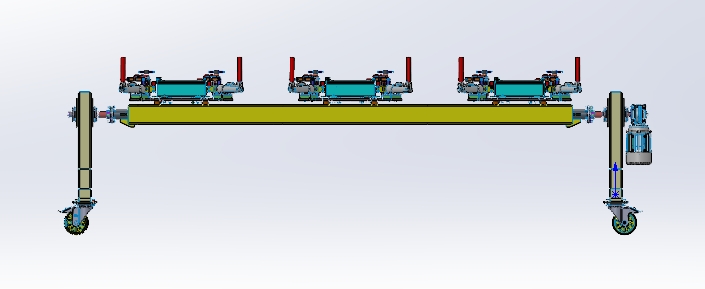

　　横梁主体采用矩形钢管焊接结构，经过去应力退火处理后再进行机加工，长期承受交变载荷也不会出现变形，保证回转精度的长期稳定性；两端的支撑立柱采用L型折弯焊接结构，和横梁连接位置配置了加强筋板，承受工件偏载时的结构变形量控制在0.3mm以内，不会因为夹持偏重出现支架倾斜的问题。在实际焊接作业场景中，这款支架可以覆盖结构件预点焊、满焊、焊后打磨修整全工序的支撑需求，工件一次装夹即可完成所有环向、纵向焊缝的焊接，不需要中途拆卸翻面，既避免了多次装夹带来的定位误差，也减少了工件吊装翻面的安全风险。

　　对于小批量多品种的焊接加工场景，这款支架的通用适配性可以大幅减少专用工装的制作成本，不需要为每一款外形相近的长构件单独制作焊接架，只需要调整夹头位置和支撑高度即可快速切换生产型号，非常适合专用设备制造、金属结构件加工这类换型频繁的生产场景。设计过程中，结构件的焊缝位置都做了打磨圆滑处理，避免焊接作业中刮破焊工手套、刮碰线缆的问题；所有转动配合位置都配置了防尘密封结构，焊接车间的金属粉尘、焊渣飞溅不会进入轴承配合面，日常维护只需要定期在注油点加注润滑脂即可，设备无故障运行周期可以达到12000小时以上，不需要频繁拆解维护。支架上的手轮操作位置设置在立柱侧方焊工站立即可触及的高度，转动阻尼经过调校，既不会因为工件偏重出现自行回转的问题，也不需要过大的操作力即可转动工件，一线焊工经过5分钟的操作讲解即可熟练使用，不需要复杂的培训流程。
