多桨联动划行机构机械结构设计方案

这套多桨联动划行机构，核心是通过单组动力输入实现多组船桨的同步划行动作，可适配小型竞速舟艇、水上作业辅助艇、科普类仿生航行装置等多种水上载具的动力推进场景。从实际使用场景来看，传统单人划艇仅能实现单桨或双桨操作，推进效率受限于操作人员的动作协调性，而这套联动结构可将单一旋转动力转化为多组桨叶的周期性划水动作，既可以搭载小型电机作为无人探测艇的推进机构，也可以作为人力划艇的辅助传动结构，降低操作人员的动作幅度要求，提升长距离划行的续航表现。

从功能特性上看，整套机构采用齿轮组作为动力输入核心，输入轴端可适配手摇曲柄、电机输出轴等多种动力源，齿轮传动比经过匹配设计，可保证桨叶划水行程与回程动作的速度差，划水阶段桨叶保持较低线速度以获得更大的水反作用力，回程抬桨阶段桨叶快速复位，减少无效水阻。每组桨叶的摆臂长度、入水角度均可通过摆臂上的调节槽进行微调，适配不同吃水深度的舟艇安装需求，桨叶与摆臂采用快拆式销轴连接，可根据航行水域的水流特性更换不同面积的桨叶，静水区域使用大面桨叶提升推力，湍急水域使用窄面桨叶降低水流冲击对机构的负载。

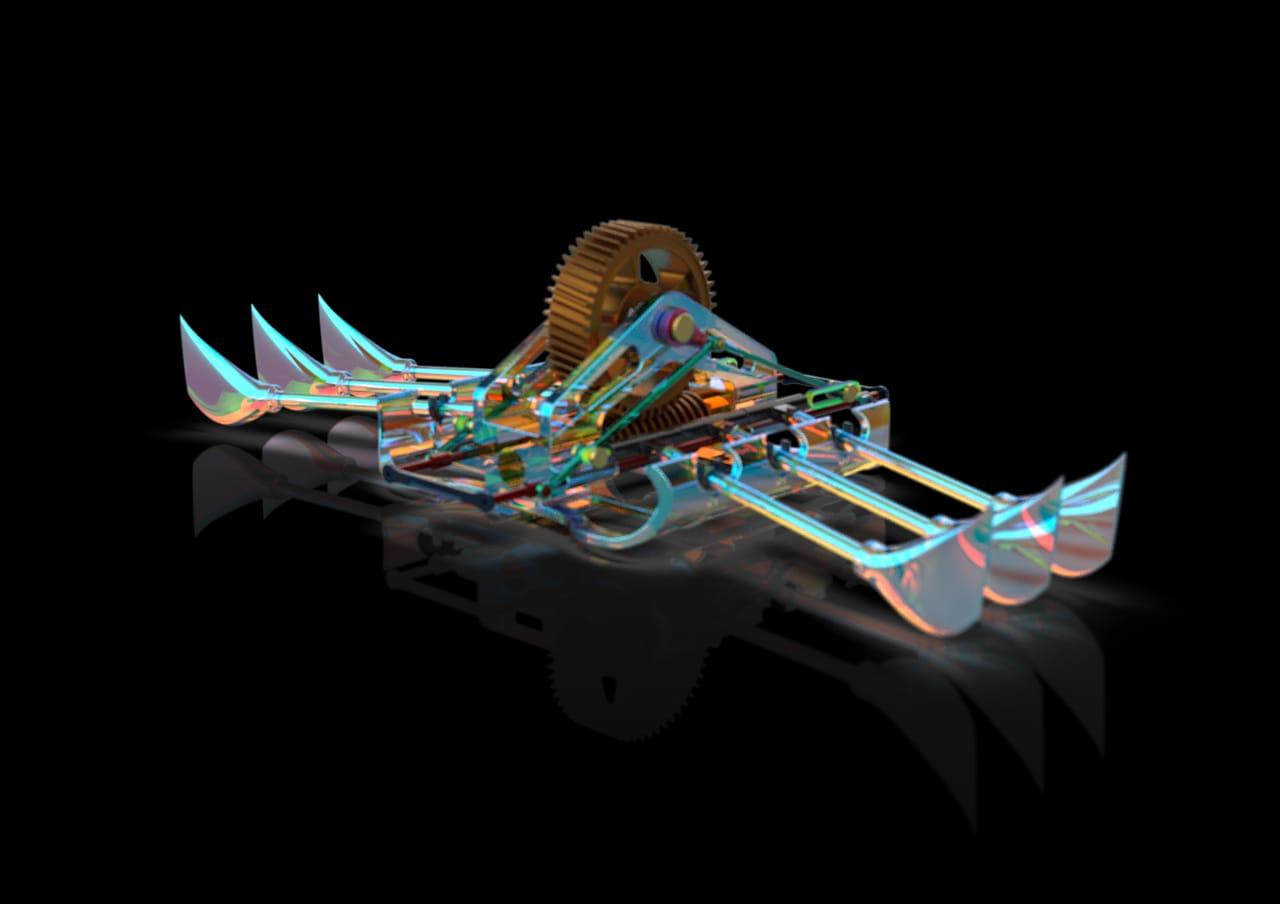

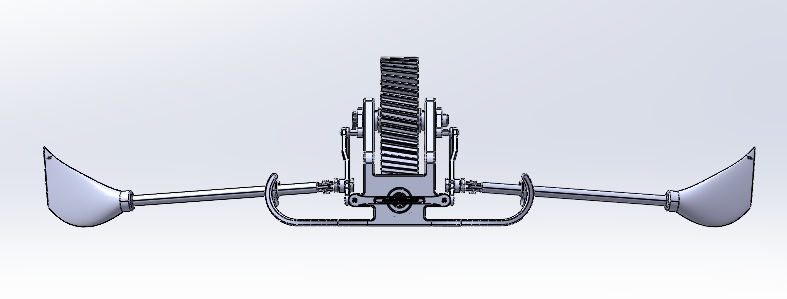

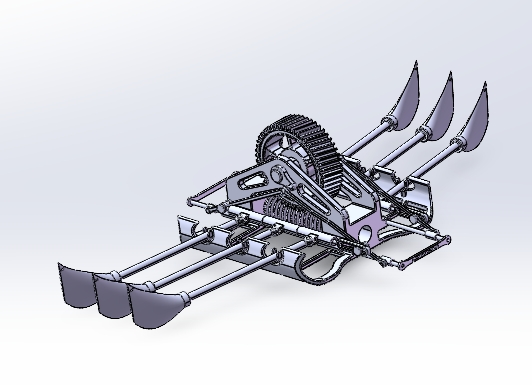

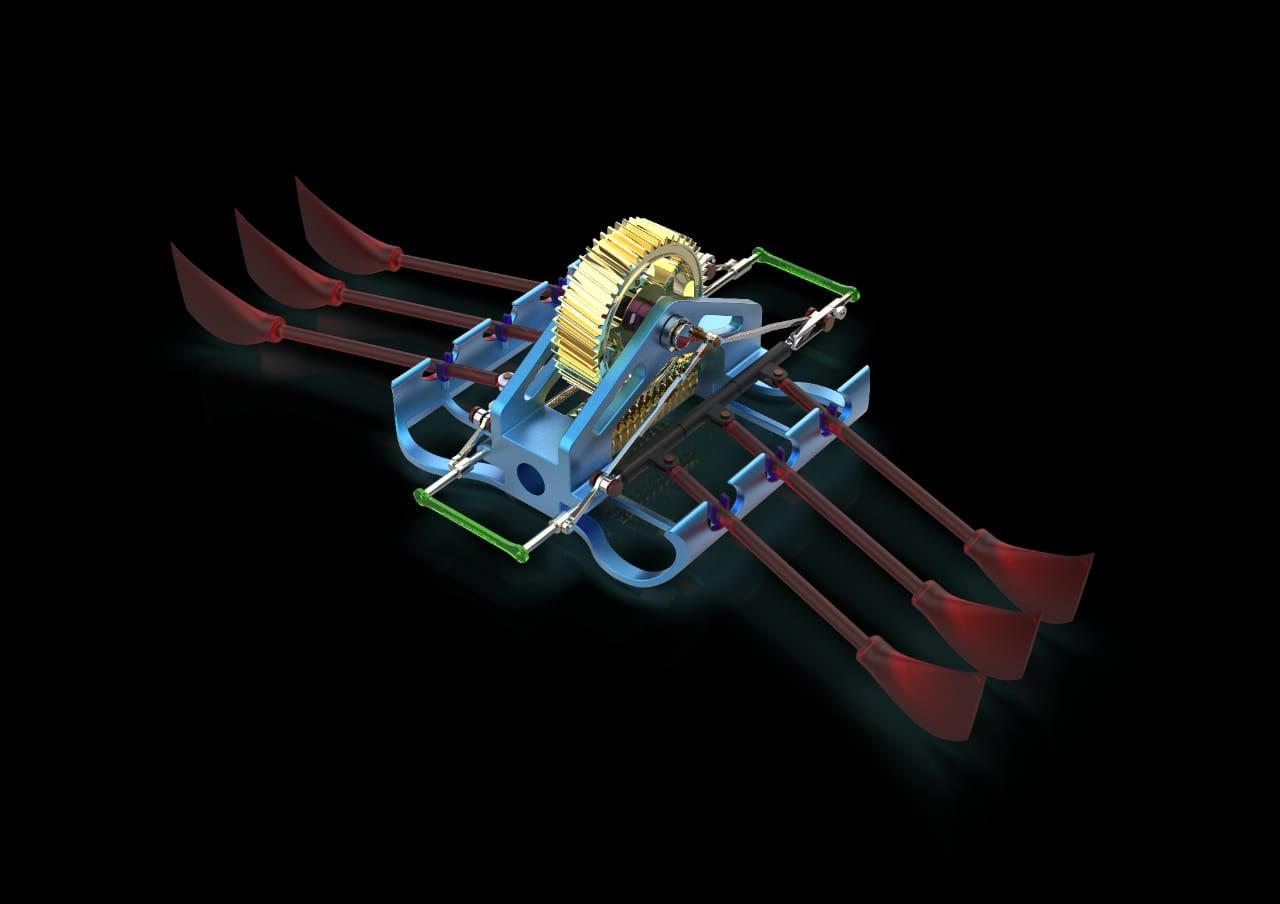

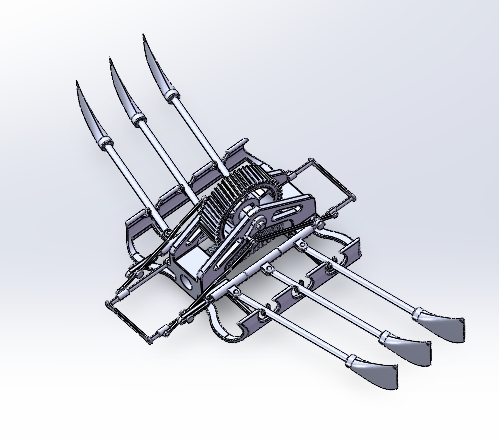

设计思路上，整套结构采用对称式布局，左右两侧各布置三组桨叶，动力从中间的主齿轮输入后，通过两侧的连杆机构将旋转运动转化为摆臂的往复摆动，所有铰接点均采用自润滑轴套，减少水上潮湿环境下的维护频次，机构整体的重心布置在安装平面的中心位置，避免多桨动作时产生偏心力矩导致舟艇侧倾。传动连杆的长度经过运动学仿真校核，保证每组桨叶的入水角度、划水行程完全一致，不会出现各组桨叶动作不同步导致的推力抵消问题，桨叶抬升高度设计为高于水面30mm，可避免回程阶段桨叶拍击水面产生额外阻力，同时也能适应水面小幅波浪的工况，不会因为浪高变化导致桨叶提前入水。

安装边界方面，整套机构的安装底座采用平板式设计，底座上预留的安装孔位间距为120mm，可直接固定在宽度400-600mm的舟艇中部甲板上，机构整体高度不超过220mm，安装后不会遮挡操作人员的视线，也不会增加过多的风阻。主输入轴的中心高度距离安装底座平面为85mm，可适配不同直径的手摇柄或电机法兰安装，所有运动部件的外侧均预留了安全防护空间，安装时不需要额外改动舟艇原有结构，仅需通过螺栓固定即可完成装配。两侧桨叶完全展开时的总宽度为1100mm，划水过程中桨叶的最外端不会超出舟艇舷侧150mm，可避免在狭窄航道航行时桨叶碰撞岸壁或其他障碍物。

从实际工况适配来看，整套机构的所有金属部件均采用防锈材质处理，可适应淡水、轻度咸水水域的使用环境，铰接位置的密封结构可防止泥沙进入铰接缝隙造成卡滞，齿轮组采用脂润滑方式，不需要频繁更换润滑油，日常维护仅需定期清理桨叶上缠绕的水草、杂物即可。机构的传动阻力经过优化，空载状态下转动输入轴的扭矩不超过2N·m，人力驱动时不会有明显的卡顿感，搭载30W功率的小型电机即可实现每秒钟1次的划桨频率，推动100kg载重的舟艇达到1.5m/s的航行速度，完全满足小型水上作业、休闲航行、科普演示等场景的使用需求。在结构细节上，摆臂与连杆的连接位置设计了过载保护结构，当桨叶撞击水下硬物时，连接位置的安全销会先行剪断，避免冲击力传递到齿轮组造成核心传动部件损坏，更换安全销仅需几秒钟即可完成，大幅提升了复杂水域使用的可靠性。
