小吨位挖掘机TM06行走马达结构设计

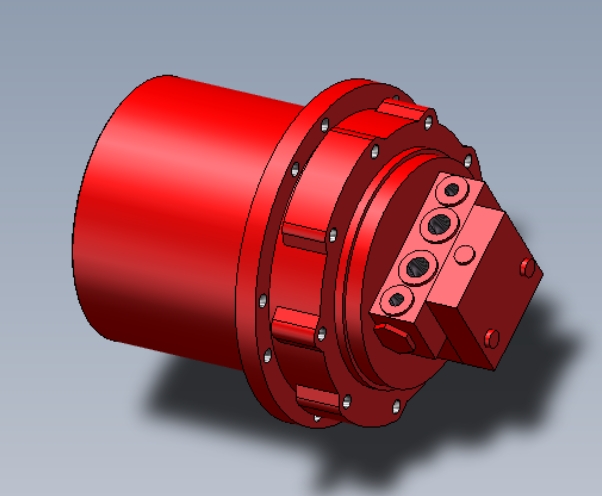

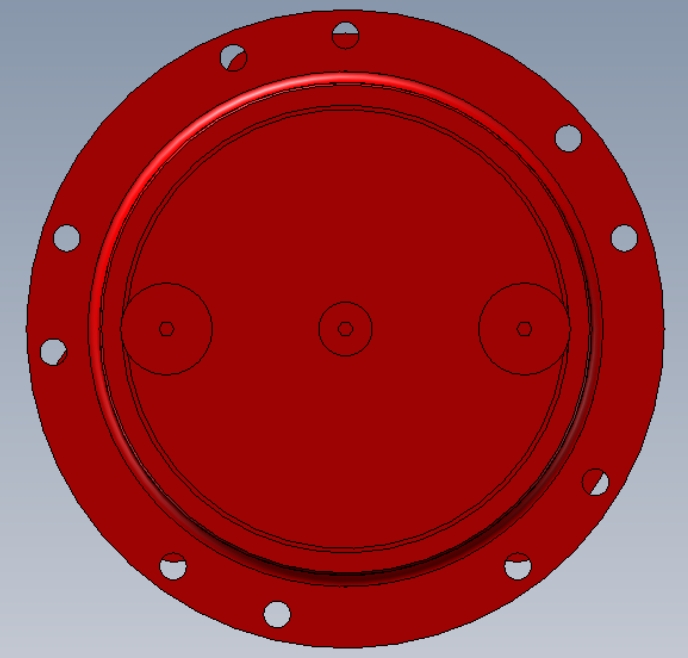

　　在5-6吨级小型挖掘机的液压系统配置中，行走马达作为履带行走机构的核心动力输出部件，其结构合理性直接决定了设备在复杂工况下的行走可靠性与动力传递效率。TM06型行走马达的结构设计，首先围绕适配不二越PHV-4B-60B主阀组的安装接口展开，同时兼顾小松50、56系列以及卡特彼勒305.5、305系列小挖的安装边界，在安装法兰的孔位布局上做了通用性优化，法兰端面上的定位销孔、螺栓过孔采用非对称排布设计，既避免安装时出现对位错误，也能在承受行走冲击载荷时分散连接应力，防止法兰根部出现应力集中开裂的问题。

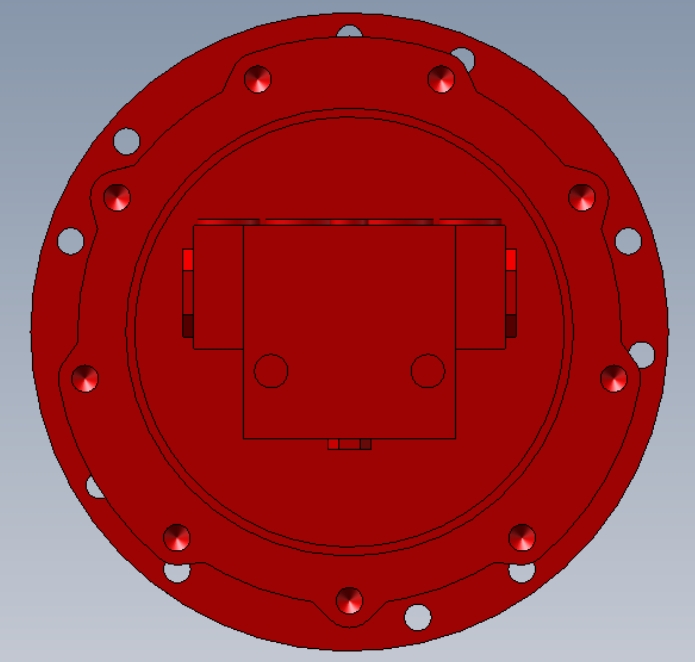

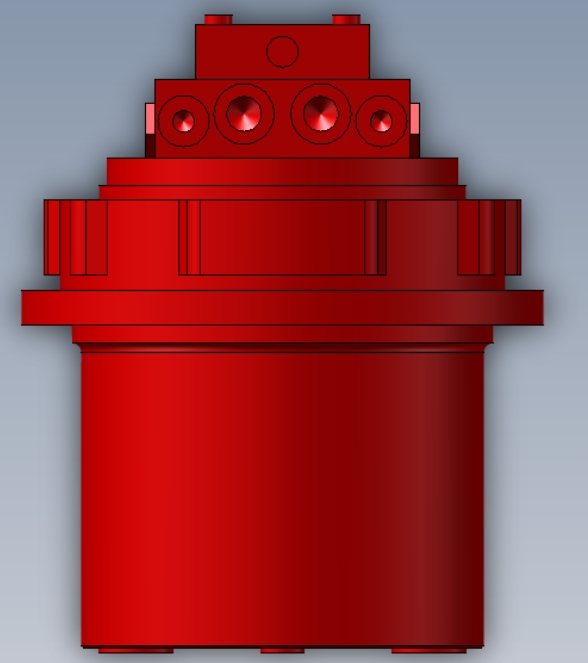

　　从功能实现逻辑来看，该型行走马达的核心作用是将液压系统输入的高压油液压力能转换为旋转机械能，通过内置的减速机构输出低转速大扭矩，直接驱动挖掘机履带的驱动轮转动，实现设备的前进、后退、转向以及坡道驻停动作。设计过程中针对小型挖掘机常见的施工场景做了专项适配，比如在市政绿化、农田改造、狭小空间拆除作业中，设备需要频繁进行小半径转向、短距离往复行走，马达内部的配流结构采用了端面配流的设计方案，相比轴式配流结构，在频繁换向、带载启动的工况下内泄量更低，容积效率能保持在较高水平，不会因为频繁换向出现行走无力、起步滞后的问题。在壳体结构设计上，马达的端盖采用一体化铸造成型后做二次时效处理，消除铸造内应力，避免在长期承受液压冲击、路面颠簸载荷时出现壳体变形。端面上的多个沉头螺栓孔采用等强度排布，靠近高压油口的位置螺栓间距适当缩小，平衡高压油作用在端盖上的分离力，防止端盖密封面出现局部间隙导致漏油。壳体上预留的两个圆形工艺孔，一方面用于加工内部流道时的刀具退刀，另一方面也可作为后续加装转速传感器的预留接口，满足部分机型需要采集行走转速实现精准控制的需求。

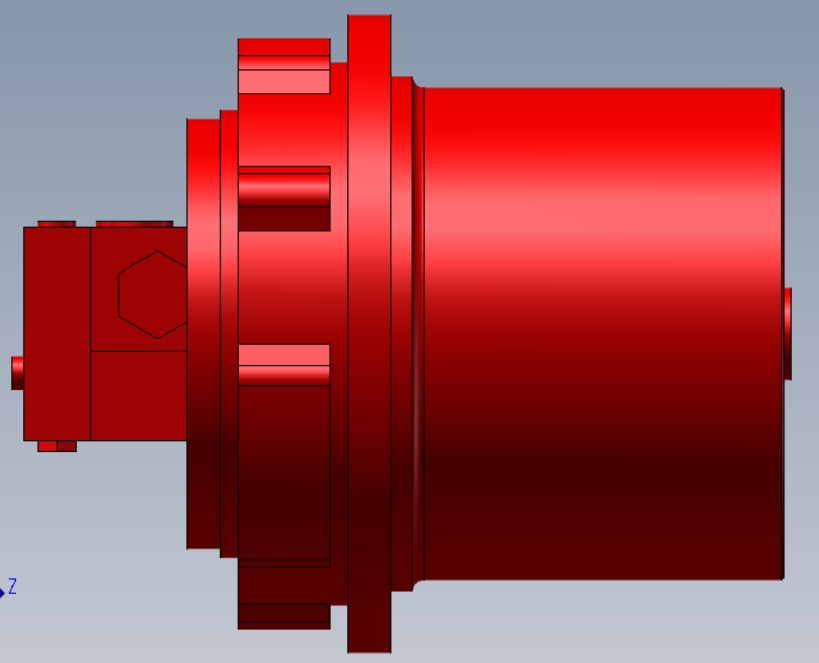

　　从安装边界来看，该马达的法兰安装面到输出端的轴向尺寸经过严格控制，适配小挖行走架的内部安装空间，不会和履带架的加强筋、护板产生干涉，法兰外圆的定位止口尺寸和主流小挖驱动轮安装座的止口公差控制在H7/h6的配合精度，安装时无需额外调整同轴度，能有效减少运转时的径向跳动，降低浮动油封的偏磨风险。在内部流道的设计上，高低压油道的转弯处都做了大圆角过渡处理，减少高压油在流道内的压力损失，同时避免油液高速冲刷流道壁产生气蚀，延长马达的使用寿命。针对小型挖掘机经常在泥泞、涉水工况作业的特点，马达输出轴的密封结构采用了多道组合密封设计，外侧设置防尘封阻挡泥沙进入，中间的承压密封件能承受一定的背压，防止外部泥水侵入马达内部污染液压油，也避免内部液压油外泄造成污染。在建模过程中，所有的安装孔位、密封槽尺寸都严格按照行业通用的安装规范设定，法兰面的平面度要求控制在0.02mm以内，保证密封件安装后能均匀受压，不会因为平面度超差出现渗漏问题。

　　考虑到行走马达在工作时会承受较大的径向载荷，比如挖掘机在斜坡上行走、跨越障碍物时，驱动轮传递到马达输出轴的径向力会直接作用在马达内部的支撑轴承上，设计时选用了承载能力更强的圆锥滚子轴承配对安装，能同时承受径向力和轴向力，轴承的安装位置尽量靠近输出端，减少轴的悬臂长度，降低轴的弯曲变形量，避免出现齿轮啮合偏载、轴承早期损坏的问题。马达端盖上的多个通孔除了用于螺栓连接，部分孔位还设计为泄油通道，将马达内部的泄漏油液引回油箱，保持马达壳体内腔压力处于较低水平，防止油封因为内腔压力过高被冲坏。整体结构没有冗余的设计，所有的结构特征都服务于功能实现与安装适配，既保证了和多款主流小挖机型的互换性，也在结构强度、密封可靠性、效率表现上满足小吨位挖掘机的实际施工需求。
