波轮洗衣机行星轮系减速传动结构

在家用波轮洗衣机的传动链路里，这个安装在盛水桶底部、直接连接电机输出轴与波轮的减速部件，是决定洗涤工况运行稳定性的核心结构。日常洗涤流程中，电机输出的高转速低扭矩动力，需要经过该部件的减速增扭处理，才能匹配波轮低速大扭矩的转动需求，避免衣物因转速过高被拉扯损伤，同时保证水流揉搓力度足够带走织物纤维间的污渍；进入脱水工况时，该结构会配合离合机构切换传动路径，让内筒获得高转速实现离心脱水，工况切换的顺畅度直接影响整机运行的噪音水平与使用寿命。

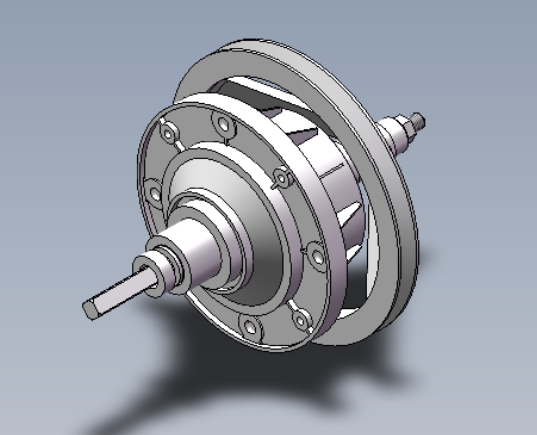

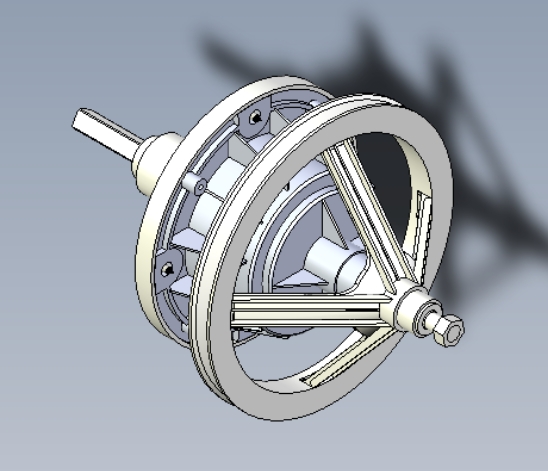

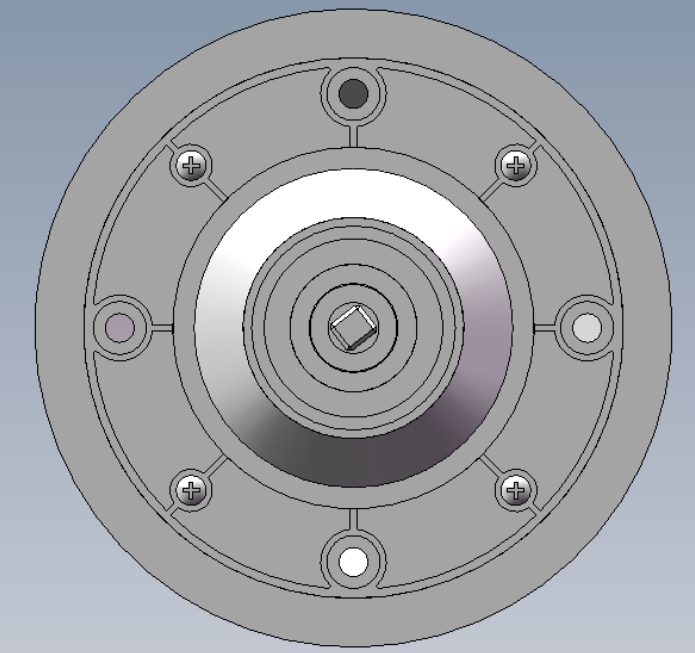

从结构设计逻辑来看，这款行星轮系结构的减速部件，采用同轴输入输出的布局，输入端对接电机轴的方榫连接位做了限位防呆设计，装配时无需额外找正即可快速对位，能有效降低产线装配的对位误差。端盖周向均匀分布的6处安装位，其中4处为带金属嵌件的螺丝锁紧孔，用来将整个减速部件固定在盛水桶的安装基座上，嵌件的设计可以避免长期震动工况下塑料壳体出现螺丝滑牙问题；剩余2处为光孔定位销位，装配时先穿入定位销确定安装位置，再锁紧固定螺丝，能保证输入轴与电机输出轴的同轴度控制在0.1mm以内，减少运转时的偏磨震动。端盖中心的输出轴位做了多层阶梯密封结构，配合防水密封圈可以阻挡洗涤水渗入内部齿轮腔，避免齿轮润滑油被水稀释造成部件早期磨损。

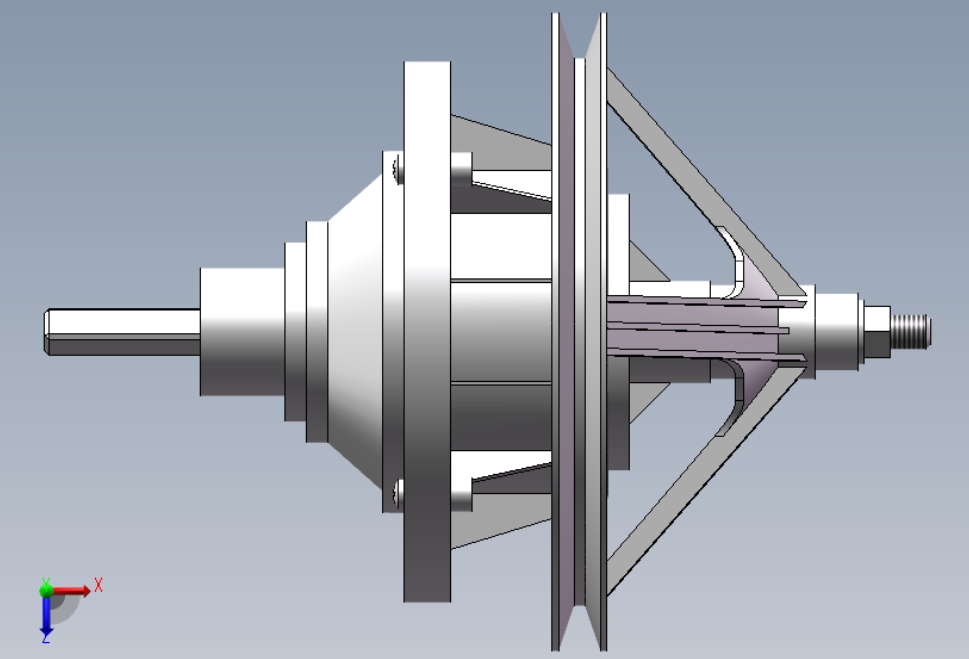

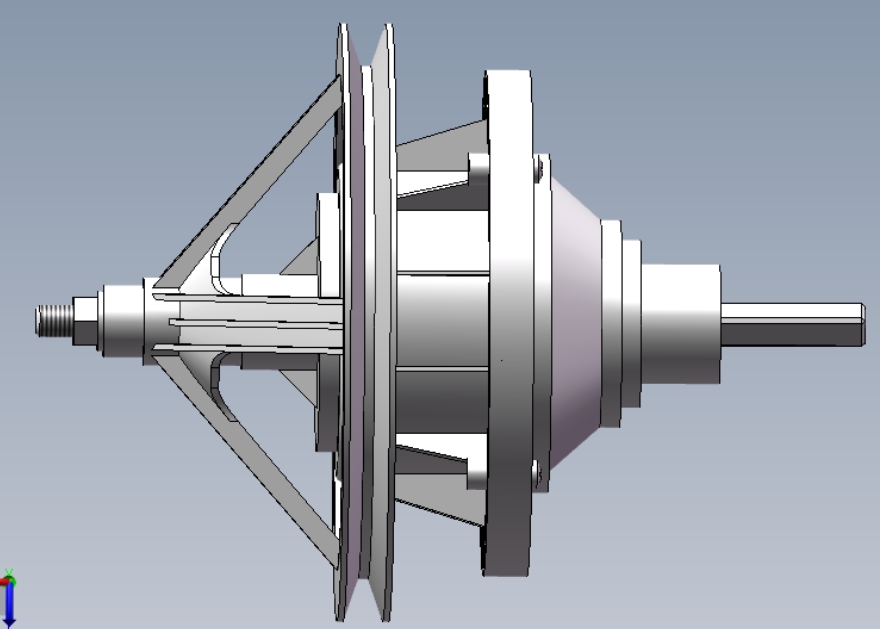

内部的行星轮系采用内齿圈固定、行星架输出的传动方案，传动比匹配家用洗衣机常用的4极电机参数，将电机每分钟近千转的输入转速，降到洗涤工况下每分钟百余转的输出转速，扭矩放大倍数足以带动满载5公斤级别的湿衣物运转。齿轮参数设计时特意做了齿形修缘处理，降低齿轮啮合时的冲击噪音，让整机洗涤时的运行噪音控制在用户可接受的范围内。整个部件的外形为圆盘式结构，最大外径适配常规波轮洗衣机盛水桶底部的安装空腔，轴向厚度控制在合理范围，不会过多占用洗衣桶的有效容积。安装边界上，固定孔的中心距完全匹配行业通用的安装尺寸，替换维修时无需改动原有基座结构，可直接适配多数同规格的波轮洗衣机产品。

在实际选型匹配时，需要注意该减速部件的额定输出扭矩要匹配整机的额定洗涤容量，避免长期过载运行造成行星轮齿面断裂；装配时输出轴与波轮的连接位要加装防松垫片，防止正反转频繁切换时连接松脱。日常运维中，齿轮腔的润滑脂采用耐水型锂基脂，即使有少量水汽渗入也不会造成润滑脂失效，能保证部件在整机全生命周期内无需额外补充润滑。
