金属板材旋压加工专用设备结构设计

在薄壁回转类金属零件的批量加工场景中，这类旋压设备是替代传统冲压、拉深工艺的核心加工装备，尤其适配中小批量多品种的生产需求，在航空航天薄壁壳体、民用五金封头、汽车排气组件、压力容器罐端盖的加工产线中都有广泛部署。不同于切削加工通过去除材料成型，旋压工艺依靠逐点施压让金属板材产生连续塑性变形，材料纤维流线不会被切断，成型后的零件整体强度、抗疲劳性能都优于拼焊或冲压成型的同规格工件，材料利用率也能提升三成以上，对于铝、铜、低碳钢这类塑性较好的金属加工适配性极强。

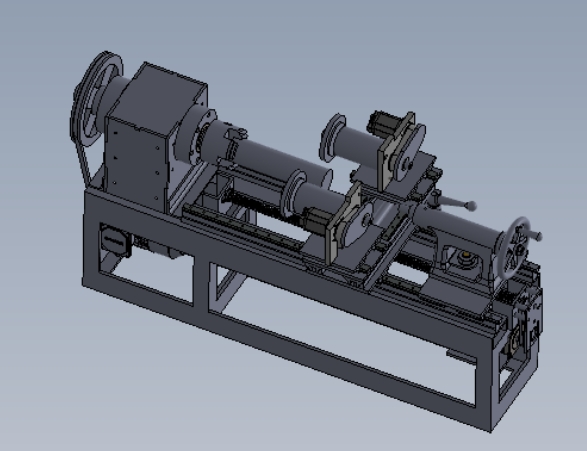

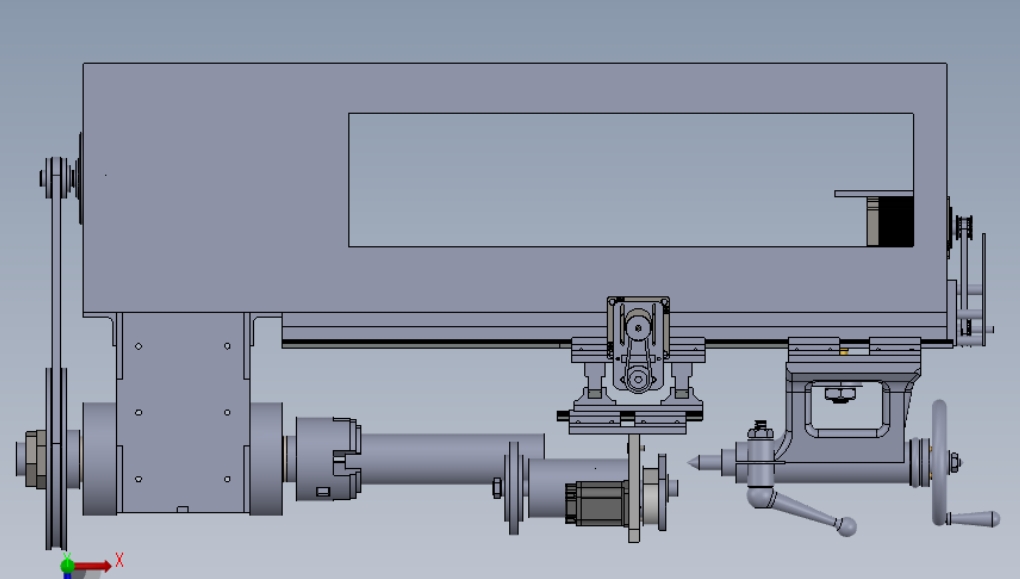

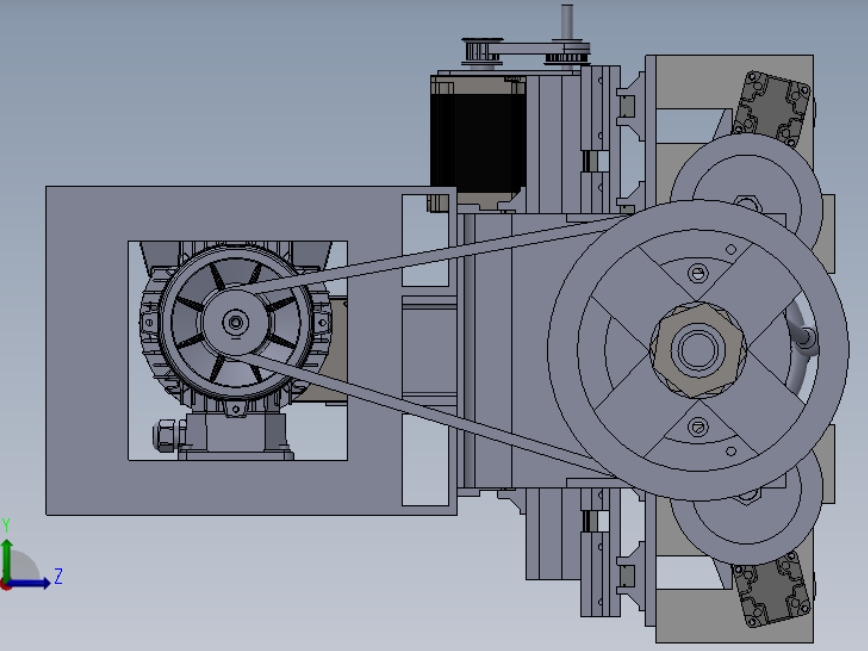

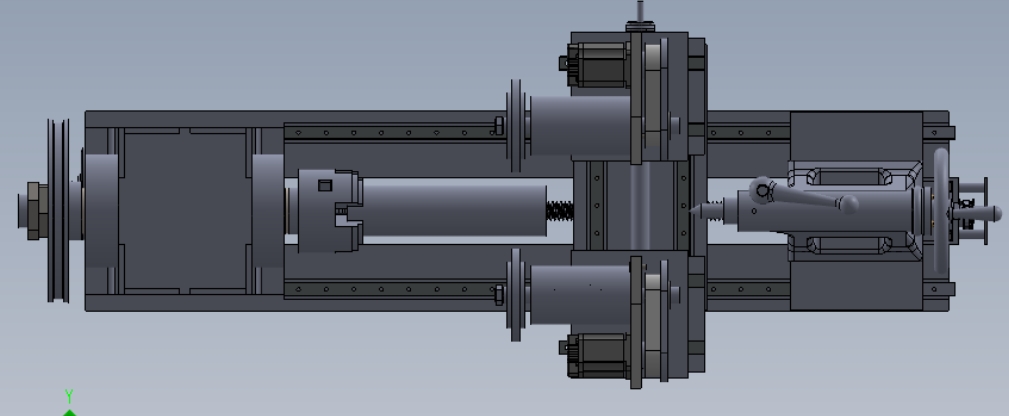

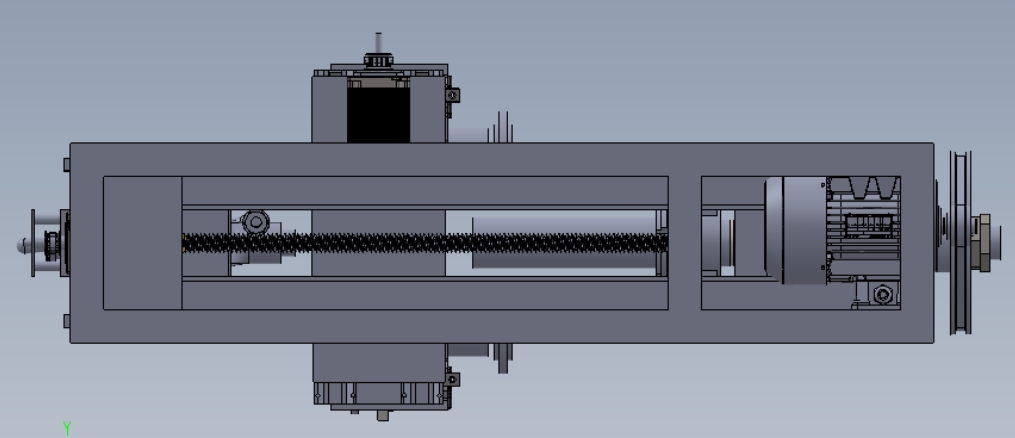

从设备整体布局来看，采用卧式床身结构，床身作为整台设备的承载基准，采用箱型焊接框架结构，内部布置多道加强筋，抵消旋压作业时产生的径向交变载荷，避免长期作业出现床身变形影响加工精度。主轴箱布置在床身左侧，通过带轮连接驱动单元，可实现不同转速档位切换，适配不同厚度、不同材质板材的旋压转速需求，主轴前端配备工装卡盘，用于装夹预制毛坯或者平板料的芯模，带动工件做定轴回转运动。床身导轨沿轴向平行布置，上面搭载两组旋轮进给滑台，滑台可沿轴向、径向两个方向独立进给，旋轮安装在滑台前端的可调支架上，可根据加工工件的轮廓型面调整进给轨迹，配合主轴的回转动作，让旋轮逐点对板材施加压力，让金属材料沿着芯模表面逐步流动成型，最终得到和芯模型面完全一致的回转类零件。

设计过程中首先要考虑的是旋压力的承载匹配，旋轮进给机构的丝杠选型、导轨负载能力都要对应最大加工板材厚度的旋压力需求，避免进给时出现让刀现象，导致工件壁厚不均或者型面偏差。尾座机构布置在床身右侧，采用可沿导轨滑动的锁紧结构，加工长筒类旋压件时可通过尾座顶尖顶紧芯模远端，提升芯模的回转刚性，避免高速旋转时芯模出现挠曲变形，尾座的伸缩行程要匹配最大加工工件的轴向长度，安装时要保证尾座顶尖轴线和主轴回转轴线的同轴度误差控制在0.02mm以内，防止工件装夹后出现偏摆。设备的操作手轮布置在滑台和尾座的侧方，方便操作人员手动调整进给位置、试对刀，手动调节结构的设计也适配小批量定制化零件的加工调试需求，不需要复杂的编程即可完成简单型面的旋压作业。

安装边界方面，设备整体为卧式落地结构，不需要额外做混凝土地基预埋，只要车间地面承重满足整台设备的静载荷与动载荷要求即可，安装时要调整床身底部的可调垫铁，将床身导轨的水平度调整到每米长度误差不超过0.04mm，避免导轨倾斜导致滑台进给出现爬行现象。设备的左右操作空间要预留至少一米的操作距离，方便工件上下料、旋轮更换以及日常维护保养，主轴驱动单元的散热侧要预留通风空间，避免长期作业出现电机过热。从功能特性来看，该设备可完成普通拉深旋压、缩径旋压等不同工艺，既可以加工平板毛坯成型的盘类、封头类零件，也可以对预制筒坯进行缩口、胀型加工，成型的零件壁厚均匀性可控制在0.1mm以内，表面粗糙度可达到Ra1.6级别，很多情况下不需要后续车削加工即可直接使用。

在实际生产选型中，这类设备的加工范围主要由主轴中心高、最大旋压直径、轴向进给行程三个参数决定，中心高决定了可加工工件的最大回转半径，轴向行程决定了可加工筒类零件的最大长度，滑台的径向进给行程则对应最大旋压深度。设计时将旋轮支架设计为可角度调节结构，针对不同锥度、不同曲面的工件，可以调整旋轮的接触角度，减少旋轮和工件表面的摩擦阻力，提升成型表面质量，同时也能延长旋轮的使用寿命。床身导轨采用矩形导轨结构，相比线性导轨承载能力更强，更适合旋压作业这种大径向载荷的加工场景，导轨面配备刮屑板，可阻挡加工过程中产生的金属碎屑进入导轨滑动面，减少导轨磨损。润滑系统采用集中手动润滑方式，操作人员可定期对导轨、丝杠、主轴轴承位置加注润滑脂，维护门槛较低，适合中小型加工车间的使用场景，不需要复杂的气动、液压配套系统即可完成全部加工作业。
