电缆线路连接用锁紧式电缆接头结构

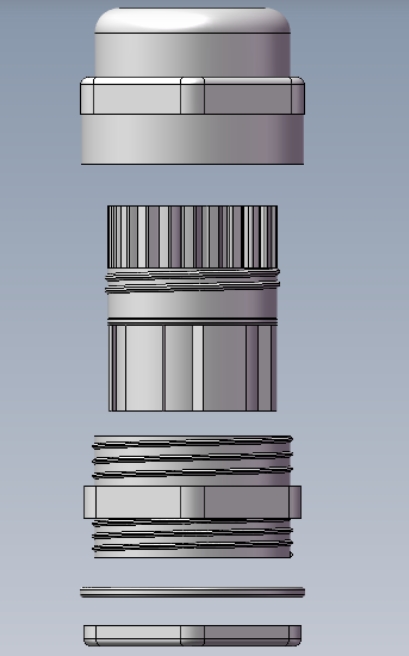

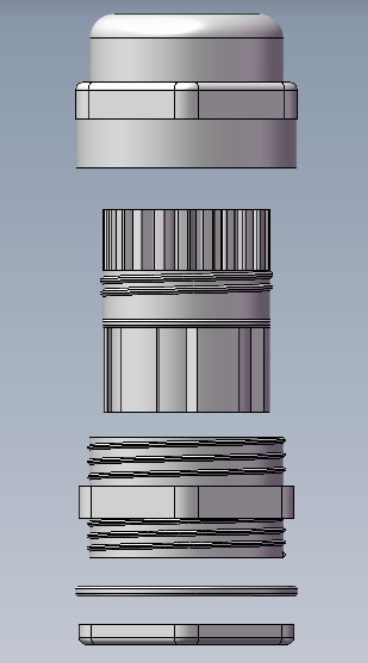

　　在工业电气布线、户外电力敷设、机电设备内部走线等场景中，电缆接头是保障线缆连接可靠性的核心部件，它直接决定了线缆接口处的防护等级、抗拉扯性能与绝缘稳定性，是电气安装环节不可缺少的基础连接件。这款接头的结构采用分层组合式设计，从拆解视图可以看到，整体由顶部压盖、中间卡紧环、密封胶圈、主体基座等多个同轴部件组成，各部件之间通过螺纹配合实现逐级锁紧，安装时不需要额外的专用工具，仅通过常规扳手拧动压盖即可完成线缆的固定与密封，适配现场施工的快速作业需求。

　　从实际功能来看，这款接头的核心作用首先是实现线缆的轴向锁紧，当压盖旋紧时，内部的卡紧结构会均匀包裹在电缆外护套表面，形成足够的抱紧力，避免线缆受外力拉扯时出现移位、松脱甚至线芯拉断的问题，在存在设备振动的工况下，这种抱紧结构还能缓冲振动传递，减少线芯与端子连接处的疲劳损伤。其次是接口处的密封防护，接头内置的多层弹性密封件在压合后会填满部件之间、部件与线缆之间的装配间隙，阻断水汽、粉尘从接口位置进入设备内部或线缆接续处，满足户外、潮湿、多尘场景下的防护要求，避免因绝缘下降引发的短路、漏电等故障。

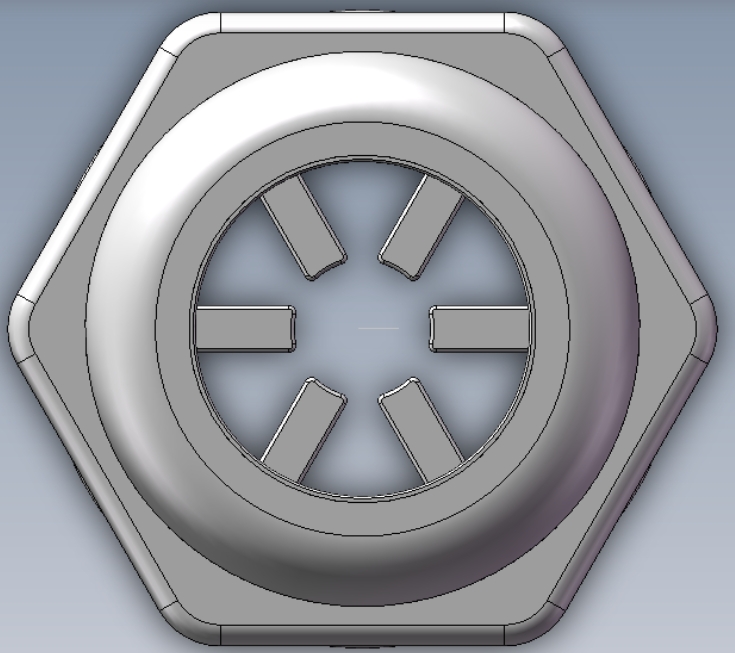

　　从设计思路上，这款接头采用了等径同轴的布局逻辑，所有部件的回转中心保持一致，既降低了加工时的同轴度控制难度，也能保证锁紧时各方向受力均匀，不会出现单侧压合过紧导致线缆变形、另一侧密封失效的问题。外表面的防滑棱与六角结构分别适配手动预拧与扳手最终锁紧的操作需求，顶部压盖的边缘做了圆角过渡，避免安装时划伤施工人员手部，也减少了应力集中导致的部件开裂风险。在安装边界上，这款接头的主体基座带有标准外螺纹，可直接适配设备箱体、接线盒上预留的同规格安装孔，通过配套的锁紧螺母即可完成接头在面板上的固定，不需要额外定制安装位；适配的线缆外径覆盖常规中小规格电力电缆、控制电缆的尺寸范围，安装时只需要根据线缆外径选择对应规格的密封胶圈，不需要对线缆外护套做额外的剥切处理，最大程度保留线缆本身的绝缘层完整性。

　　在实际选型应用中，这类接头广泛用于配电柜进出线、户外照明线路、机床设备走线、传感器线缆接续等场景，相比传统的胶带缠绕密封方式，这种结构化的接头安装效率更高，防护性能更稳定，后期维护时只需要拧开压盖即可调整线缆位置或更换密封件，不需要破坏原有线缆结构。设计过程中需要重点关注各部件的配合公差，尤其是螺纹副的配合间隙要控制在合理范围，间隙过大会导致密封不严，间隙过小则会出现拧动卡滞、甚至螺纹咬死的问题；卡紧环的齿形角度需要经过反复验证，既要保证足够的抱紧力，又不能因为压合力过大切伤电缆外护套，长期使用后也不会出现应力松弛导致的锁紧力下降。密封胶圈的材料选型需要匹配使用场景的温度、耐腐蚀要求，常规场景采用丁腈橡胶即可满足需求，在存在油污、化学腐蚀的工况下则需要更换为氟橡胶材质，保证密封件的使用寿命。从结构强度来看，接头的金属部件采用了足够的壁厚设计，在常规的安装拧紧力矩下不会出现变形，螺纹部分的啮合长度满足抗拉强度要求，即使线缆受到超过标准要求的拉力，接头本身也不会出现断裂或脱开的问题，为线缆连接提供可靠的机械防护。
