多口进料出料螺旋输送设备结构设计

在散料处理的各类生产场景中，多点位同时进料、不同点位出料的输送需求一直存在，比如粮食加工车间里多台碾磨设备的出料汇总输送，化工原料工段不同反应釜的辅料定量输送，造纸厂制浆工段多个碎浆点的浆料输送，这类场景如果采用单进单出的普通螺旋输送机，需要布置多台设备串联或并联，不仅占用车间空间，还会增加设备投资与后续维护成本，多口螺旋输送设备正是针对这类工况开发的专用输送结构。

从实际用途来看，该设备可实现水平布置、小角度倾斜布置甚至短距离垂直提升布置，适配不同车间的层高与设备排布需求，在输送粉状、颗粒状、小块状散料的过程中，螺旋叶片的转动除了推动物料沿轴向移动，还能对易结块的物料起到打散搅拌的作用，避免物料在输送过程中架桥、结块，保证出料的均匀性，比如在食品加工厂的粉料配料工段，多口螺旋输送机可以同时接收多个料仓的不同粉料，在输送过程中完成初步混合，减少后续混合设备的工作负荷。

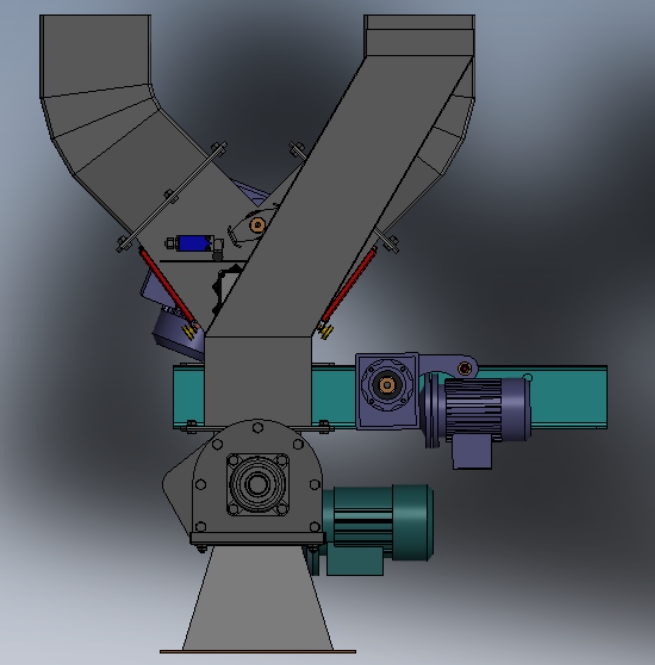

从功能特性上看，该设备的多个进料口可根据现场工艺需求布置在螺旋机体的不同轴向位置，每个进料口可配套对应的进料调节结构，控制不同点位的进料量，出料口同样可沿轴向布置多个，通过在对应出料口位置设置翻板启闭结构，实现物料向不同下游设备的分料输送，无需额外设置分料器。设备的螺旋轴采用分段式设计，对应不同进料口的位置可调整叶片螺距，在进料密集段采用大螺距保证进料顺畅不堵料，在输送段采用标准螺距保证物料输送速度稳定，在出料段采用小螺距实现物料的均匀出料，避免物料冲击下游设备。

设计过程中，首先需要根据现场的输送量、物料特性确定螺旋管的直径，针对磨琢性较强的物料比如化工原料、建筑砂石类物料，螺旋叶片采用耐磨合金材质，管体内壁可粘贴耐磨衬板延长使用寿命；针对食品类物料，所有与物料接触的部位采用食品级不锈钢材质，表面做抛光处理避免物料残留。设备的驱动端布置在螺旋机体的出料端，采用减速电机直连的传动方式，减少传动环节的功率损耗，同时在驱动端设置止逆结构，避免设备停机时物料倒流造成螺旋轴反转卡滞。

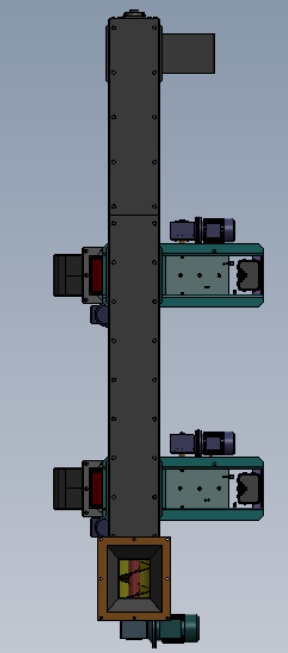

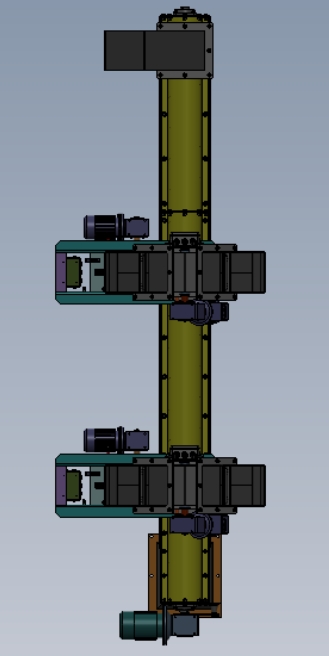

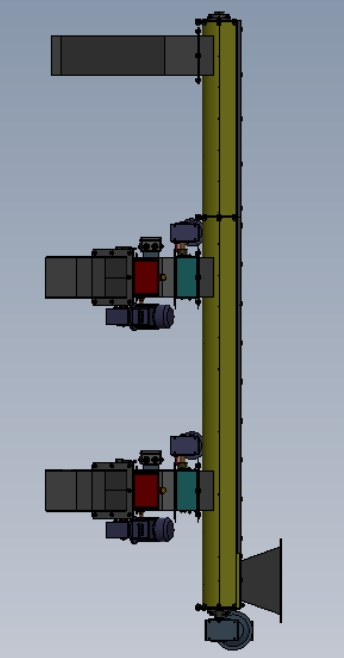

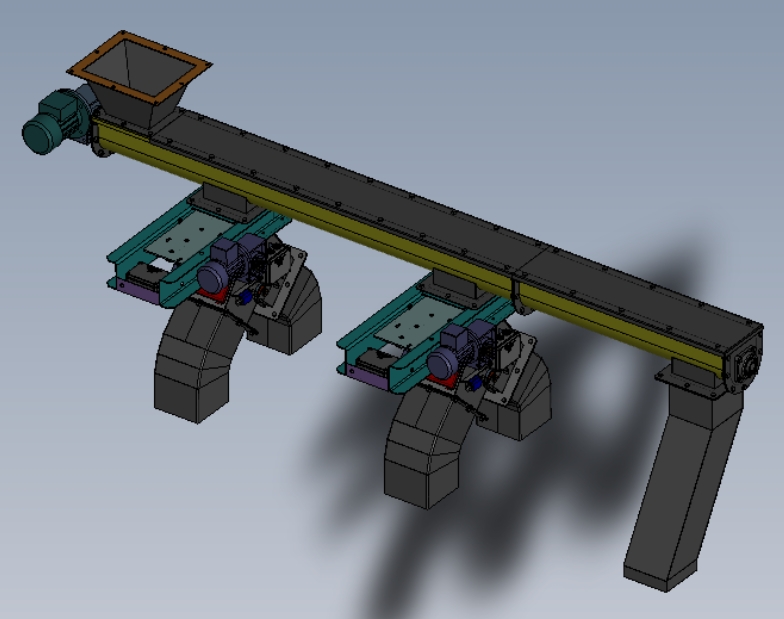

外形尺寸方面，该设备的主体螺旋管长度可根据现场输送距离定制，本次设计的结构中，垂直布置的主螺旋段高度适配三层车间的设备对接需求，三个水平进料段分别对应不同楼层的设备出料口，每个水平进料段的长度可根据设备与主螺旋管的间距调整，安装时需要保证主螺旋管的垂直度偏差不超过千分之一，水平进料段的水平度偏差不超过千分之二，避免螺旋轴转动时出现偏磨。设备的底部设置锥形出料斗，出料斗的倾角大于物料的安息角，保证物料能够顺利排出无残留，每个进料口的上方预留法兰连接边界，可直接与上游设备的出料口通过法兰对接，无需额外制作过渡连接段，设备的支架采用型钢焊接结构，支架底部设置地脚螺栓安装孔，可直接固定在车间地面或设备平台上，安装时需要保证支架的承重能力满足设备满负荷运行时的总重量要求，避免运行过程中出现振动移位。

在结构细节上，螺旋轴的中间支撑采用吊挂轴承结构，轴承座采用密封式设计，避免粉尘进入轴承造成磨损，每个吊挂轴承的间距根据螺旋管直径调整，保证螺旋轴转动时的挠度在允许范围内，避免叶片刮蹭管体内壁。设备的检修口布置在每个进料口与出料口的对应位置，日常维护时可打开检修口清理残留物料、检查叶片磨损情况，无需整体拆解设备。针对易产生粉尘的物料输送场景，设备的所有连接部位均设置密封胶条，实现全封闭输送，避免粉尘外溢影响车间环境，同时可在设备上设置排气口，平衡管体内外气压，保证进料顺畅。
