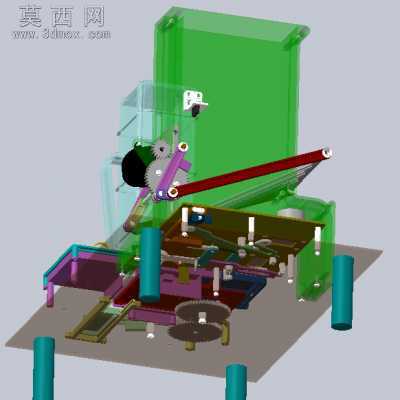

国外小型全自动卷烟机构图纸 3D模型

国外小型全自动卷烟机构图纸 此设备为家用自制烟丝机设备，分为三个机构：烟管推送机构、烟丝送料下压机构和底部送烟丝机构。首先将空烟管整盒放入蓝色盒子内，将烟丝放入玻璃箱呢，开启启动按钮，烟管会自动一支一支落下，并推送至装烟丝区并卡紧烟管，然后烟丝送料下压机构的电机开始旋转，带动曲柄连杆机构将烟丝斜推入下来然后下压至落烟口，然后底部送烟丝机构 将多余的烟丝切断，并送入烟管内，往返一次将烟管推出，完成一支成品烟。此机构结构采用电机控制，运用灵活，结构巧妙等等。
