19.8m交通艇图纸 CAD图纸

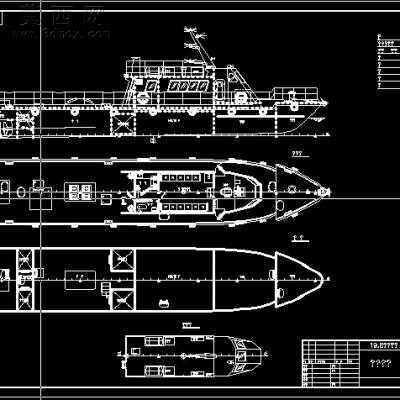

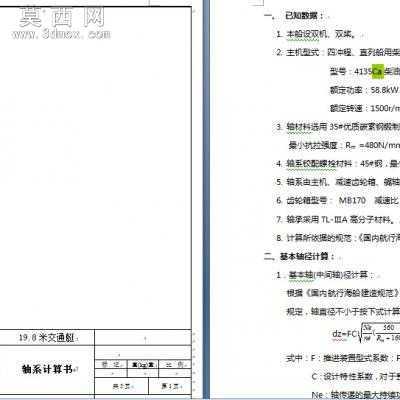

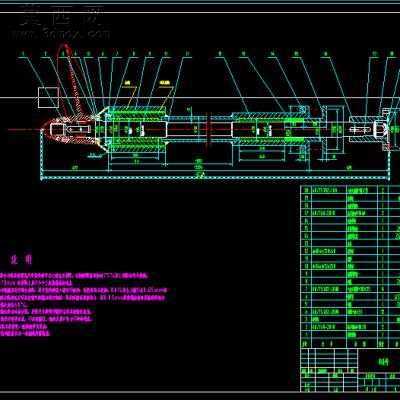

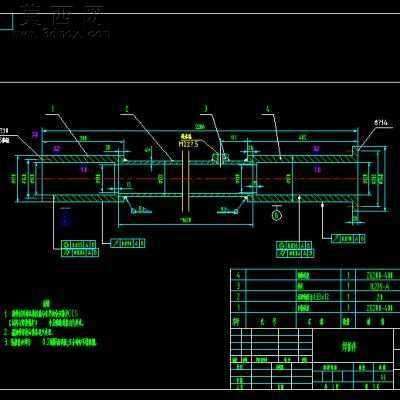

船舶动力系统图纸，含船舶总图、轴线布置图、艉轴艉管总图、艉管焊接图、艉轴图等，含所有加工尺寸及装配公差，可以直接作为生产用图，也可以作为送审图纸，是轴系设计中最具代表性的图纸，且含有详细的计算书《国内航行海船建造规范》（2012年），其中计算了轴径尺寸、联轴节螺栓尺寸、联轴节法兰、键强度计算，艉轴上非金属轴承的尺寸计算等，可以举一反三，是了解船舶动力系统的重要参考资料。图纸为DWG格式，可以编辑。欢迎下载学习。
