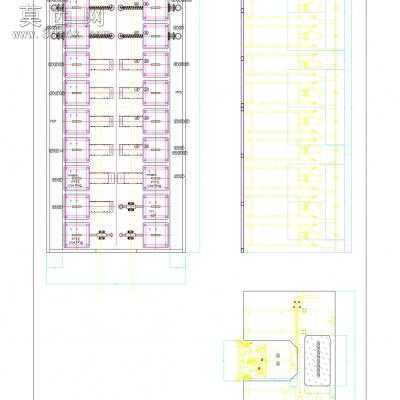

30kg移动计量机 CAD图纸

30kg移动计量机总装图

分离式双并式顶板链输送机
机台3.0t板
脚架 塑料三脚支架套不锈钢管
链条 82.6宽SUS304顶板链
马达 台制中空马达
护栏 大C护栏
护栏支架 黑色固定支架


顶升移载组合机构
机台3.0t板
AIRTAC 气缸 63mm 50mm
气缸控制组件
气源处理件
连接件
上固定板
下固定板
气缸固定板
∅20 导柱法兰
∅20X190 导柱
标准紧固件
整机装配前根据零件要求进行表面处理
