机壳振动盘分料送料电焊及下料机构 3D模型

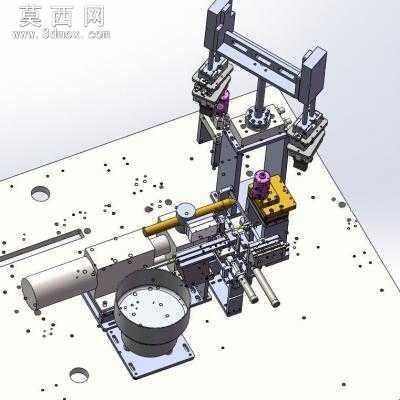

机壳振动盘分料送料电焊及下料机构设备为微型电机壳上焊接小五金片的图纸，主要是设计原理为，小零件通过振动盘送出后，由直振接料继续送料在直振后端进行一个分料，由于产品出料时需要立起来，而在直振当中只能平坦出料，所以在后面加了一个旋转结构使产品能够立起来，这样气缸可以把产品推到需要焊接的位进行焊接，小零件焊接到机壳上面后有一个夹取机械手结构，把产品夹取下来这样总个工作流程就完成，机械结构的设计思路非常不错，希望有做类似组装及非标自动化的朋友下载后可以有所帮助。直振分料焊接下料结构图3D模型，SolidWorks 2013源文件 有参数可编辑。
