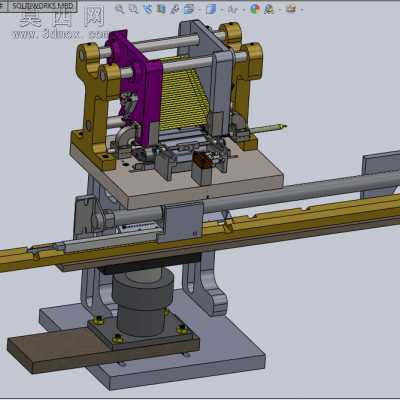

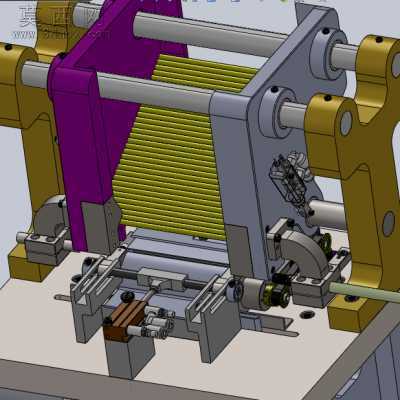

轴零件长度测量机 3D模型

轴零件长度测量机3D模型，该设备是Solidworks2011设计，可进行编辑，含参数。该设备是轴类零件或者管材零件，长度测量设备，如对很多长度要求高的主轴类零件需要核准气加工出来的长度， 我们一般是采用人工测量效果慢容易出错，而此款设备正解决这一问题。 此设备是自动滑道送料装置，分料汽缸自动分料，旋转汽缸驱动V槽轮旋转把分好的零件定位在V槽内，压紧汽缸压紧。此时测量系统测气长度，不合格者最后分类， 设备很有参考价值。
