自行车车把操控组件结构设计

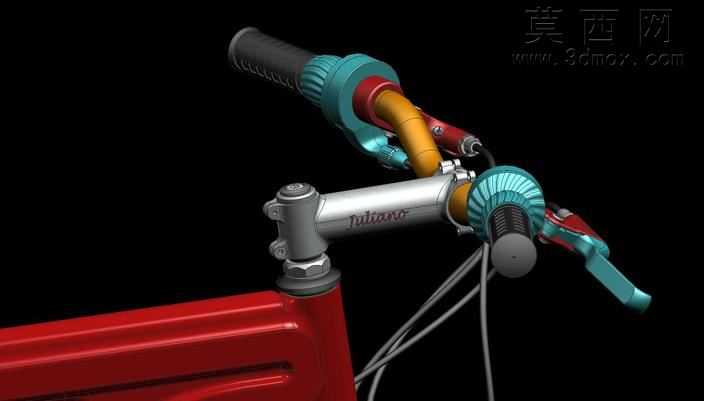

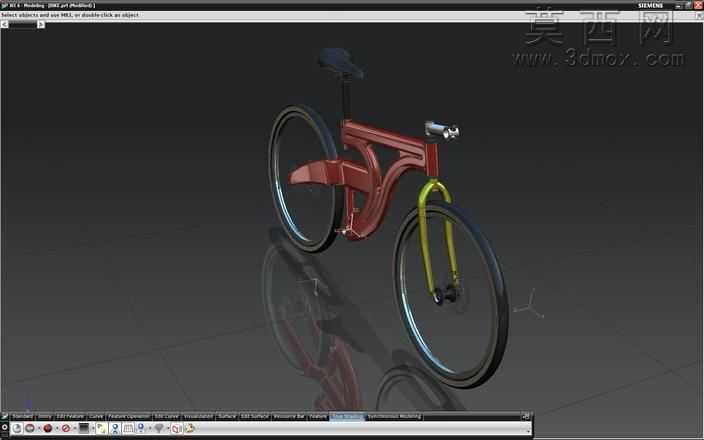

本作品为自行车车把操控系统的三维结构设计，建模阶段采用NX软件完成全参数化特征构建，从车把立管的金属基座开始，依次完成把横固定座、刹车手柄枢轴结构、变速操控模块、握把包覆层的独立建模，每个零件均按照实际自行车配件的装配公差预留配合间隙，确保虚拟装配时各部件可实现真实的转动、按压动作逻辑。渲染阶段针对不同零件的材质特性做了精细化的材质参数调试：金属基座部分采用磨砂铝合金材质，调整金属粗糙度参数模拟阳极氧化后的哑光金属质感，边缘做微小倒角处理避免渲染出现生硬棱角；刹车手柄与变速拨杆采用工程塑料注塑质感，添加细微的塑料表面颗粒纹理，还原注塑件的真实表面状态；握把部分采用软质橡胶材质，调整漫反射与凹凸贴图参数模拟橡胶握把的防滑纹理与软质触感；车把上的品牌标识采用浮雕贴花工艺，在模型表面做0.1mm的凸起特征后赋予金属漆材质，还原真实配件的标识效果。结构设计上充分考虑实际使用的人机工程逻辑，刹车手柄的开合角度、握把的直径尺寸均参考成人手掌握持尺寸设定，刹车拉线的走线槽在把横基座上做了内凹式隐藏设计，既避免拉线外露干扰操控，也让整体外观更简洁流畅；各转动枢轴位置预留了标准轴承的安装位，可在后续工程验证中直接调用标准件完成装配模拟。设计过程中针对工程塑料零件的注塑工艺做了结构优化，所有塑料件的壁厚保持均匀，转角位置均做圆角过渡避免注塑应力集中，握把与金属把横的配合位置设计了周向防转筋条，防止使用过程中握把出现转动打滑的问题；刹车手柄的受力位置做了局部加厚处理，在不增加整体重量的前提下提升结构强度，满足日常骑行的制动受力需求。整体模型完成装配后做了干涉检查，确认所有活动部件在全行程运动过程中无结构干涉，各零件的拆分逻辑符合实际自行车配件的生产装配流程，可直接用于产品结构验证、外观渲染展示以及后续的工程图纸输出。
