磨矿机自动加球机 CAD图纸

磨矿机自动加球机方案示意图 CAD exb图档
1#球磨机自动加球方案
一、 需求说明
1、 根据工艺要求，加球直径为￠110或￠100
2、 每天加1500kg，按4小时加一次球计算250kg/次，折合63个￠100钢球
3、 每次球箱存球在1.5t以内
二、 驱动装置及控制系统装置选择
1、 电动滚筒采用大选厂粉矿仓2.2kw配3.0kw变频器
2、 光接收或接近开关接收过球信号，采用PLC控制每次加球数量及加球时间间隔
三、 附件

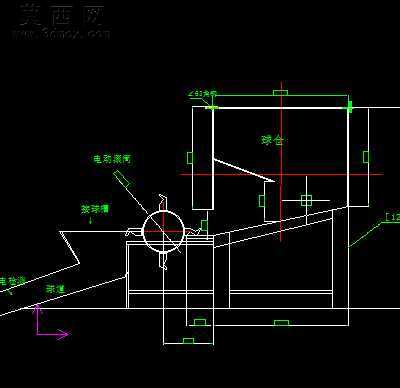

1、 加球机结构示意图
2、 球仓结构图
3、 梳状底板图
4、 加球指板图
5、 加球指板分布图
6、 PLC控制方案
