3.2吨拉力电动卷扬牵引设备结构

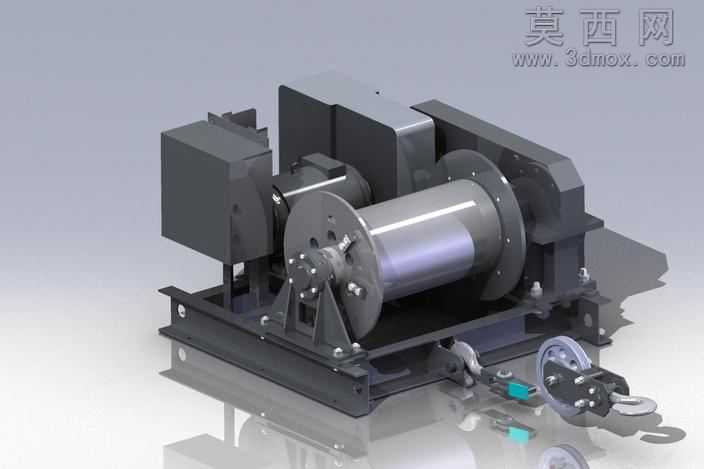

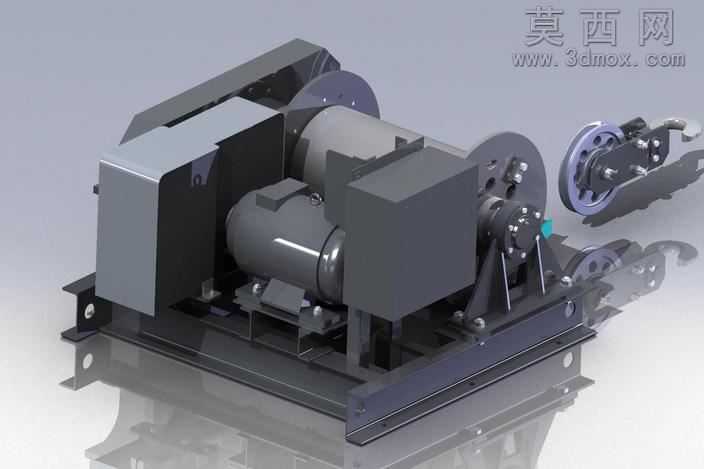

本作品为电动牵引卷扬设备的三维建模成果，建模过程中严格遵循机械设计规范，对设备各组成部分进行1:1比例的参数化还原，确保各部件装配关系准确无干涉。建模初始阶段先完成整体机架的结构搭建，采用型钢焊接底座的结构形式，对底座的安装孔位、支撑筋板布局进行精准绘制，保证机架承载时的结构强度，匹配3.2吨额定拉力的载荷需求。动力单元部分还原了7.5千瓦发动机与传动组件的连接结构，对动力输出端的联轴器、减速传动副进行细节建模，清晰呈现动力从发动机传递到卷筒的完整传动路径，传动部件的配合公差、安装定位结构均按照机械设计标准进行还原。卷筒组件作为核心工作部件，建模时还原了卷筒的筒体、端板法兰、钢丝绳固定压块结构，对卷筒表面的绳槽排布进行精细化绘制，确保钢丝绳收放时的排布合理性，同时还原了卷筒端部的制动轮结构，匹配设备的制动安全需求。末端牵引执行部分，对吊钩滑轮组、动滑轮结构、防脱卡扣、牵引连接座进行细节建模，清晰展示滑轮组的省力传动结构与安全防护设计。渲染阶段采用金属材质为主的材质体系，对机架、卷筒、传动部件赋予不同粗糙度的金属材质，区分加工面与焊接结构面的质感差异，对发动机外壳、电气组件赋予对应的工程塑料与漆面材质，通过光影渲染突出设备的结构层次感与装配关系，直观呈现各部件的空间布局。设计思路围绕重载牵引的工况需求展开，整体结构采用集成式布局，将动力单元、传动组件、卷筒、制动结构整合在同一底座上，减少设备安装时的调试工作量，同时优化各部件的维护空间，预留传动部件、制动结构的检修操作位置，兼顾设备的承载性能与使用维护便利性，建模过程中对受力集中的支撑部位、连接部位进行结构强化设计的还原，确保模型能够真实反映设备的工程设计逻辑，可用于结构展示、原理教学、改装优化参考等场景。
