玻璃插片框、重庆莱宝插片框 3D模型

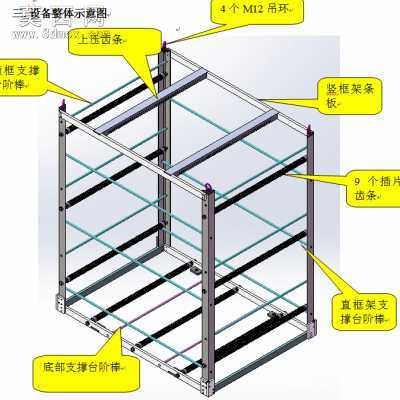

重庆莱宝插片框主要是把片料插到料框中设备简单但是功能也是非常不错的。这套设备玻璃插片框整体采用SUS316材质固锁后焊接；Solidworks2011文档 有参数可编辑，还有工程图文件。
一、设备名称：玻璃插片框

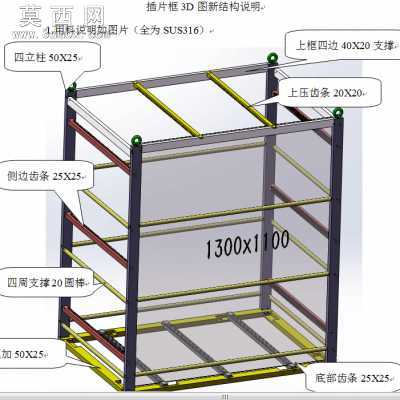

二.整体采用SUS316材质固锁后焊接；外尺寸按客户尺寸，齿型尺寸按客户尺寸；此框可放置51片玻璃
技术说明：1.整机安装尺寸为L 1160W 818H 1360

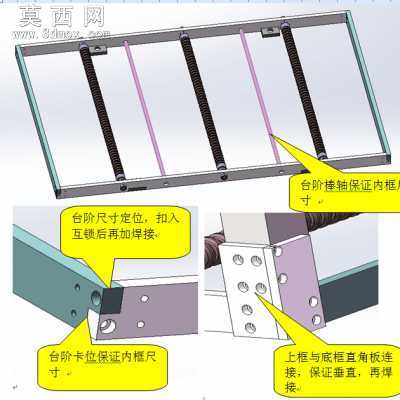

2.上框架四角用50X50X5SUS316不锈角钢支撑，内框尺寸精度使用20圆棒加台阶，保证外框重直与平行度，台阶棒如下图
3.上压齿条装完玻璃扣压式
