离心式风机传动组装结构三维设计

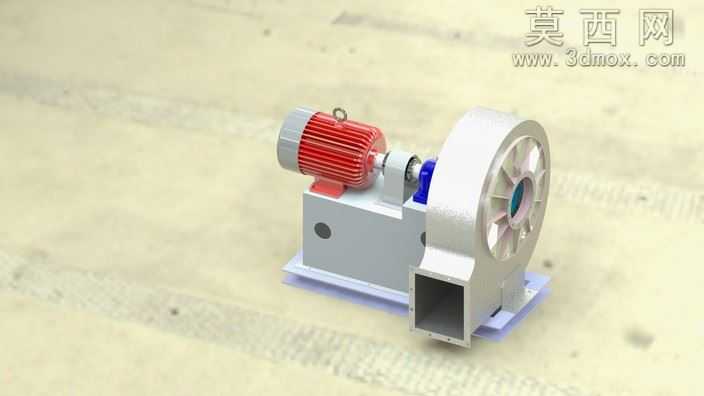

本作品为离心式风机组装装置的三维建模成果，建模过程严格遵循机械设计规范，先完成各零部件的独立建模再进行总装配合。首先针对驱动端的电机部分，还原了散热筋式机壳的凹凸纹理、接线吊环的细节结构，为电机外壳赋予哑光红色金属漆材质，端盖部分做银灰色金属质感处理，还原真实电机的外观质感。传动连接部分，精准建模了联轴器的对接结构、轴承座的支撑定位特征，对轴承密封件、连接螺栓的细节都做了还原，联轴器部分赋予蓝色工程塑料材质，轴承座做铸铁哑光质感，区分不同部件的材质属性。风机主体部分，蜗壳式机壳采用钣金卷制结构建模，还原了方形进风口的法兰安装边、蜗壳的渐开线曲面轮廓，机壳内壁做光滑金属面处理，外壁做轻微磨砂铸铁质感；叶轮部分建模了前盘、后盘与径向叶片的组合结构，还原了叶片的弧度与焊接定位特征，叶轮中心做与传动轴配合的轴孔建模，保证装配关系准确。底座部分采用焊接机架结构建模，还原了安装地脚板、支撑筋板的结构，为底座赋予灰色喷漆金属材质，表面做轻微的使用痕迹质感处理，提升模型真实感。建模过程中全程校验各部件的装配干涉问题，保证电机轴、联轴器、风机轴的同轴度符合设计要求，各连接螺栓的位置、安装孔位完全对应，可直接用于装配工艺演示、结构原理讲解场景。渲染阶段采用柔和的工业展示打光，突出各部件的轮廓与材质差异，对蜗壳的曲面反光、电机散热筋的阴影层次做了精细化调整，让模型整体呈现出接近实物样机的展示效果，清晰展现离心风机从动力输入到风轮传动的完整结构逻辑，可作为机械设计教学、风机产品结构展示的数字化模型使用。
