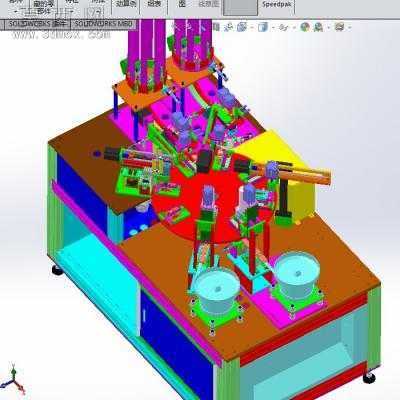

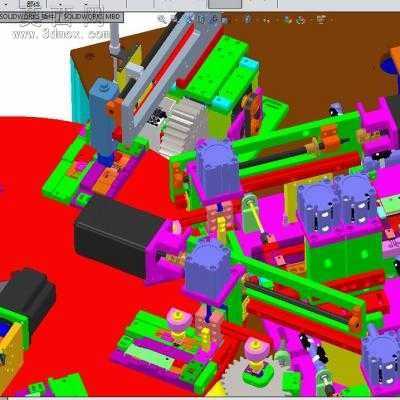

圆盘式晶体锁散热片组装机螺母锁螺丝组装设备 3D模型

圆盘式晶体锁散热片组装机 一款非标螺母锁螺丝组装设备，电气采用日本三菱PLC控制系统，操作界面为台湾威纶触摸屏，直观方便，调试操作和故障反馈能及时处理排除，运行稳定，安全，故障率低。
这是一款晶体片的散热器组装的设备，组装在一起的零件有晶体片，散热器，螺母，螺丝，首先是前端的上料工位把晶体片送出来，这个晶体片的来料是管装的，一种普通的PVC管把料装好的一管一管，当晶体片从下料处出来后由丝杆取料机械手把料取到转盘上进行组装，转盘的带动是分割器旋转传动的，螺母的供料是振动盘分别由2个振动盘同时供料，当螺母和晶体管旋转到同一处时，锁螺丝结构就把散热片和螺母一起锁好，最后一道工位是点胶，一般的晶体散热器都需要点胶，点完胶后就是下料工位总个设备的动作原理基本是这样的，希望大家多多下载学习谢谢 圆盘式晶体锁散热片组装机Solidworks 2014设计源文件+STEP文件提供。
