高速分割器高精度旋转盘取料转盘 3D模型

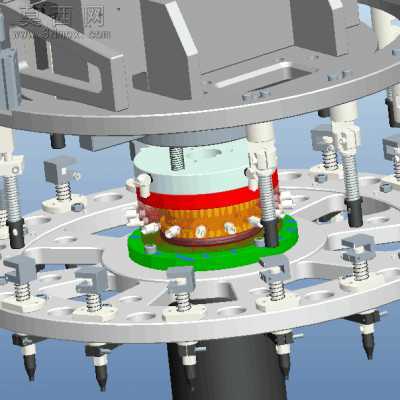

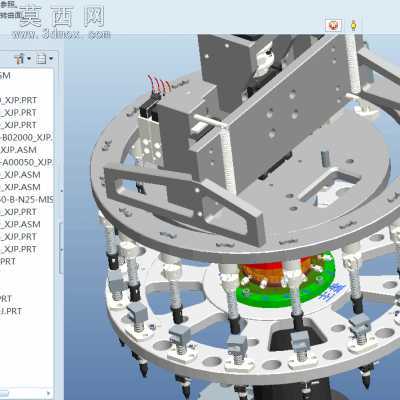

高速分割器高精度旋转盘 取料转盘，PROE5.0设计，结构80DF分割器带动稳定生产，现已批量生产图纸为原创设计，3D软件设计，在转盘中间有一个气流分度结构每个气路分到每个不同的位置，来完成中空吸料的动作

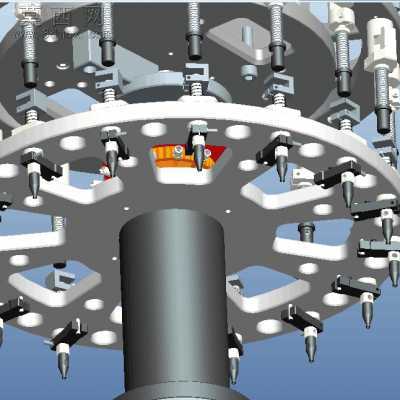

一套高速分割器旋转盘结构图纸，这套转盘的设计原理是，一共分为16个吸嘴每个吸嘴可控制吸取的料需要在哪个工位做什么相应的测试或检测等，中间的中空分流结构是，底进入中空吸气通过16个吸嘴相对应的接好，然后通过电磁笩控制吸气，分割器由伺服电机加减速机控制以确保了精度，以上是本图纸的说明欢迎有需要的朋友下载学习谢谢
