发电机小马达线圈组装充磁入磁机完整3D图+2D工程图 3D模型

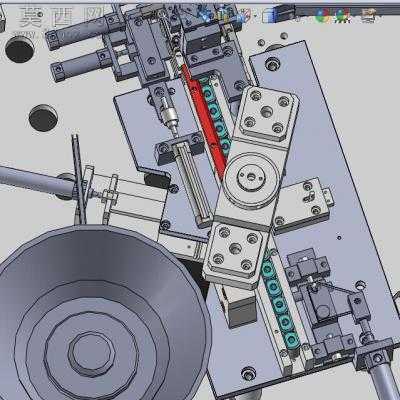

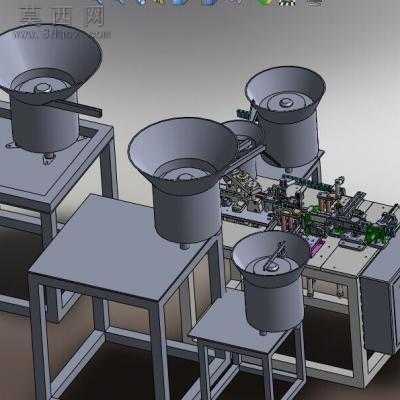

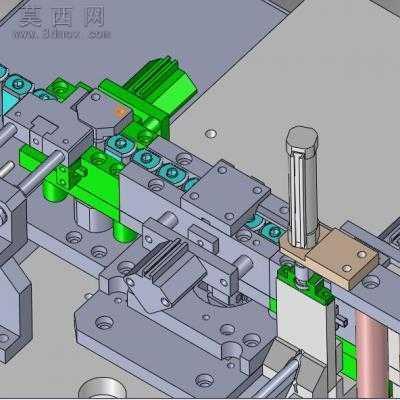

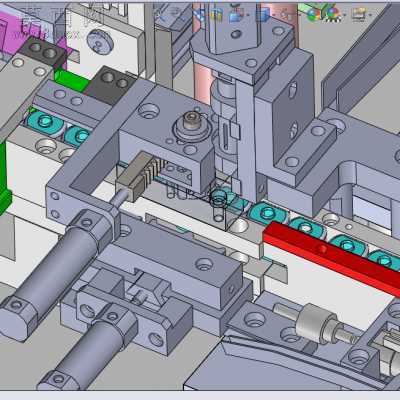

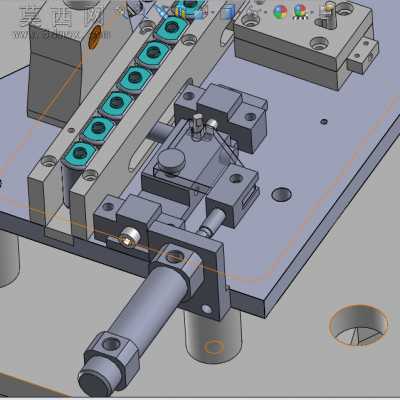

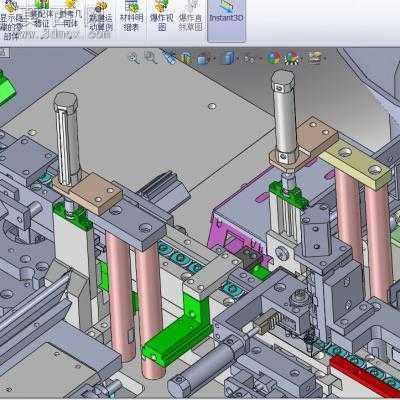

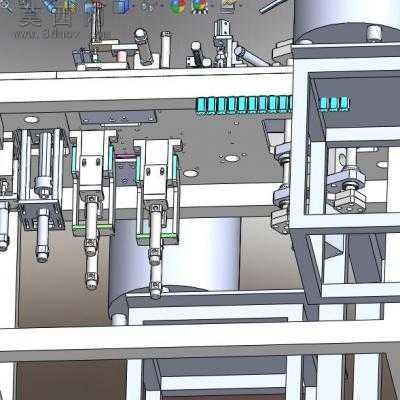

微电机180小马达线圈入磁机-风含2D工程图和零件加工清单,非常完整，入磁充磁,以上这些微电机的一些零件组装和充磁功能都可以在这台机完成，从图片上可以看到其中有很多用气缸连动和推动的巧妙结构，有做组装方面的自动化的朋友可以通过这台机学到很多东西的。一套180入磁机的图纸，这套完整的原创图纸是用于微电机行业的马达设备，这是通SW2011设计的图挡完整并含有3D图和2D工程图，现把图纸上传上来给大家下载，充磁机主要是把半成品的小马达，进行最后的组装并将其进行充磁处理使马达的线圈产生磁，这里面组装主要是组装以下零件：1.装弹弓 2.入磁弹弓，3.入磁瓦组装4.二次入弹弓5.磁铁弹弓检测6.180杯士组装，7.入磁充磁,以上这些微电机的一些零件组装和充磁功能都可以在这台机完成，从图片上可以看到其中有很多用气缸连动和推动的巧妙结构，有做组装方面的自动化的朋友可以通过这台机学到很多东西。
