锤片式饲料粉碎机(课程设计) 3D模型

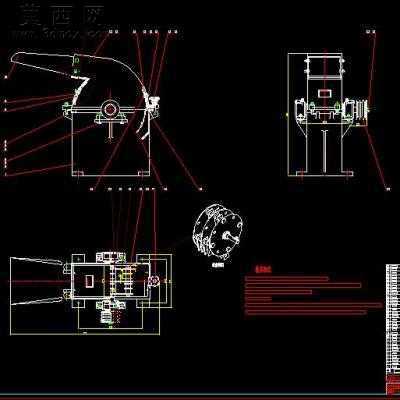

　　锤片式饲料粉碎机3D模型+CAD图纸+课程设计说明书。该粉碎机主要有以下结构组成：机架、粉碎箱、风机（转子与风机均安装在动力轴上）、主轴、锤片架、销轴、锤片、进料斗、出料口组成。主要尺寸及数据 箱体尺寸:箱体壁厚 箱盖壁厚 箱座凸缘厚度b=25mm 箱盖凸缘厚度b1=25mm 箱座底凸缘厚度b2=25mm 地脚螺栓直径df=M10 地脚螺栓数目n=4 轴承旁联接螺栓直径d1=M10 联接螺栓d2的间距l=160mm 轴承端盖螺钉直径d3=M8 定位销直径d=6mm 轴承旁凸台半径R1=15mm 凸台高度根据低速轴承座外半径确定 外箱壁至轴承座端面距离L1=40mm 大齿轮顶圆与内箱壁距离△1=10mm 齿轮端面与内箱壁距离△2=10mm 箱盖，

　　箱座肋厚m1=m=7mm 轴承端盖外径D2 ：凸缘式端盖：D+（5～5.5）d3 以上尺寸参考机械设计课程设计P17～P21
