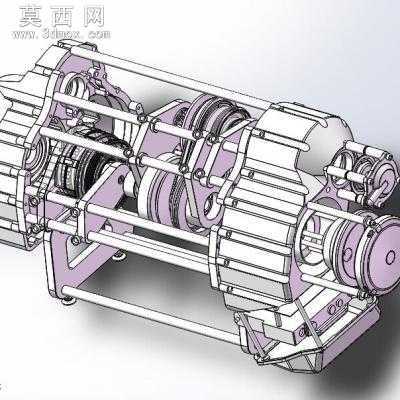

车床变速箱车床变速机构 3D模型

一款车床变速机构、也叫车床变速箱3D模型分享，SW2015设计sldasm﹑sldprt源文件提供，欢迎下载。
车床变速箱，包括箱体，电机，２个皮带轮，滑移轮和Ⅰ－Ⅶ轴，在Ⅰ轴上固定有Ⅰ轴滑移轮，在Ⅱ轴上固定有Ⅱ轴滑移轮和２个定轮，在Ⅳ轴上固定有３个定轮，在Ⅳ轴上固定有Ⅳ轴滑移轮和Ⅳ轴后腔滑移轮，在Ⅴ轴上固定有２个定轮，在Ⅵ轴上固定有Ⅵ轴滑移轮和１个定轮，在Ⅶ轴上固定有２个定轮。本实用新型变速箱内部齿轮承受载荷、齿面接触强度和齿根弯曲强度高，噪声小，Ⅰ－Ⅲ轴及Ⅳ轴前箱齿轮模数为５，Ⅳ轴后箱及Ⅴ－Ⅶ轴齿轮模数为６。
文档版本高，打不开的找开拔网转图员转化格式。
