直线运动导轨

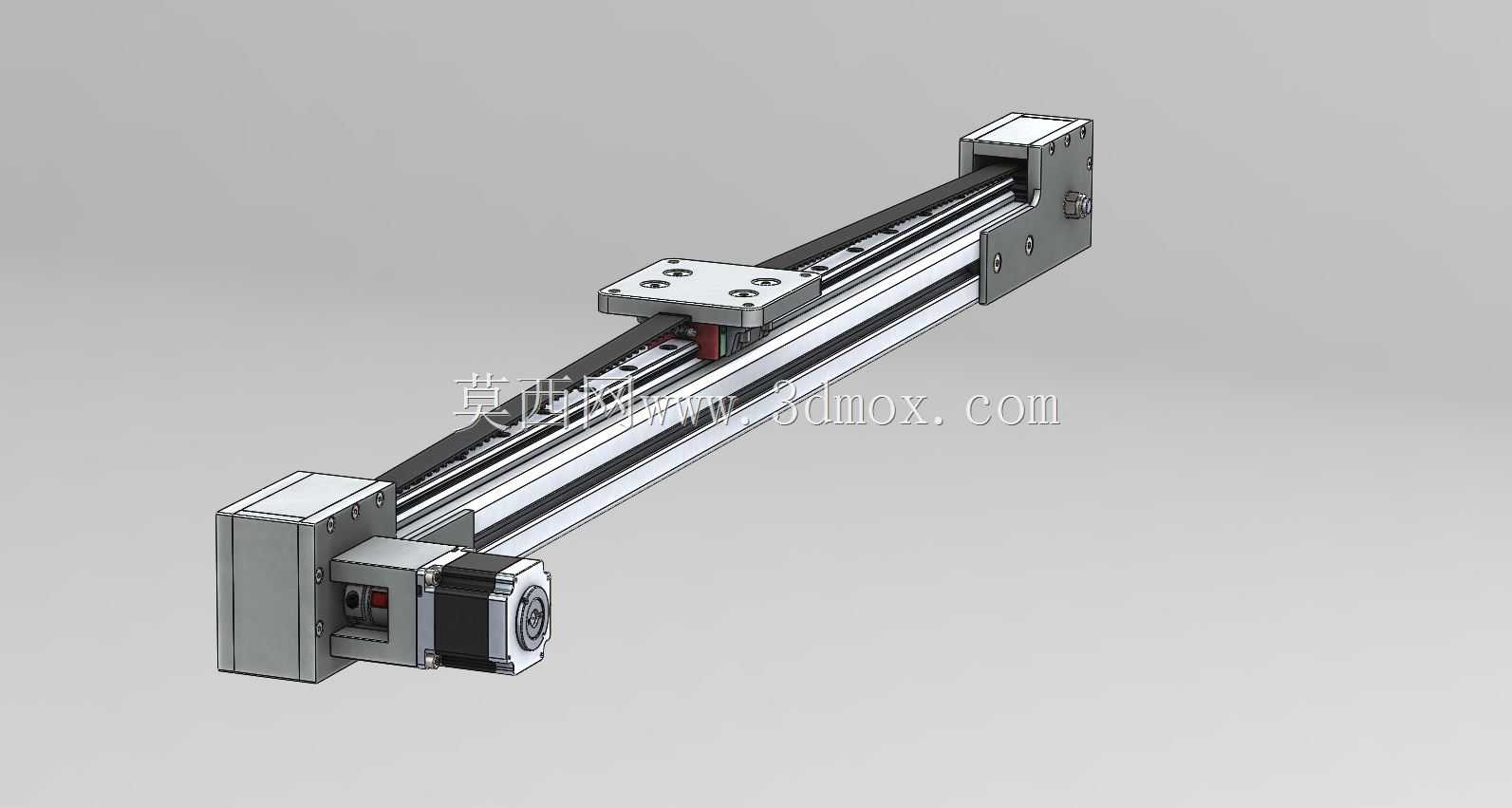

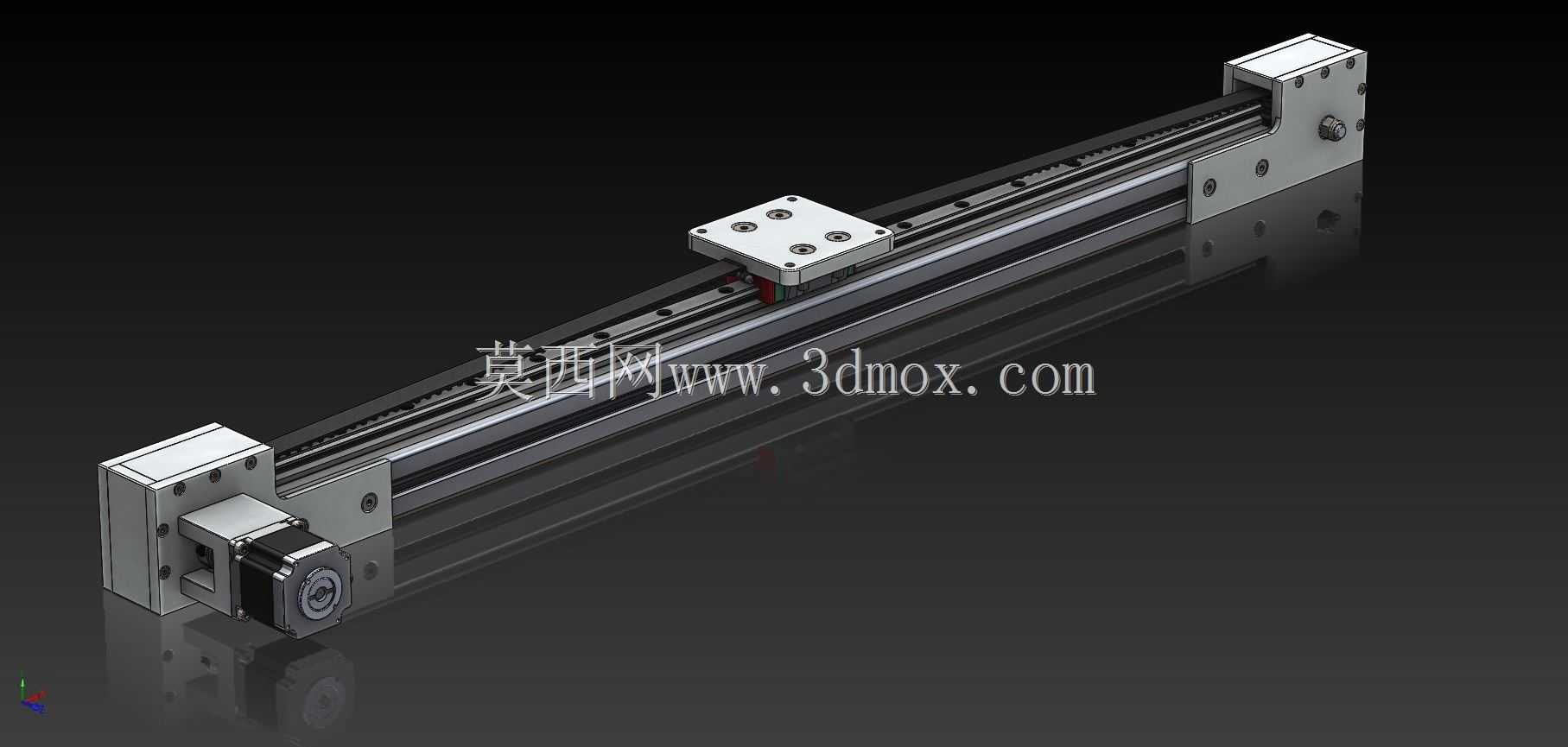

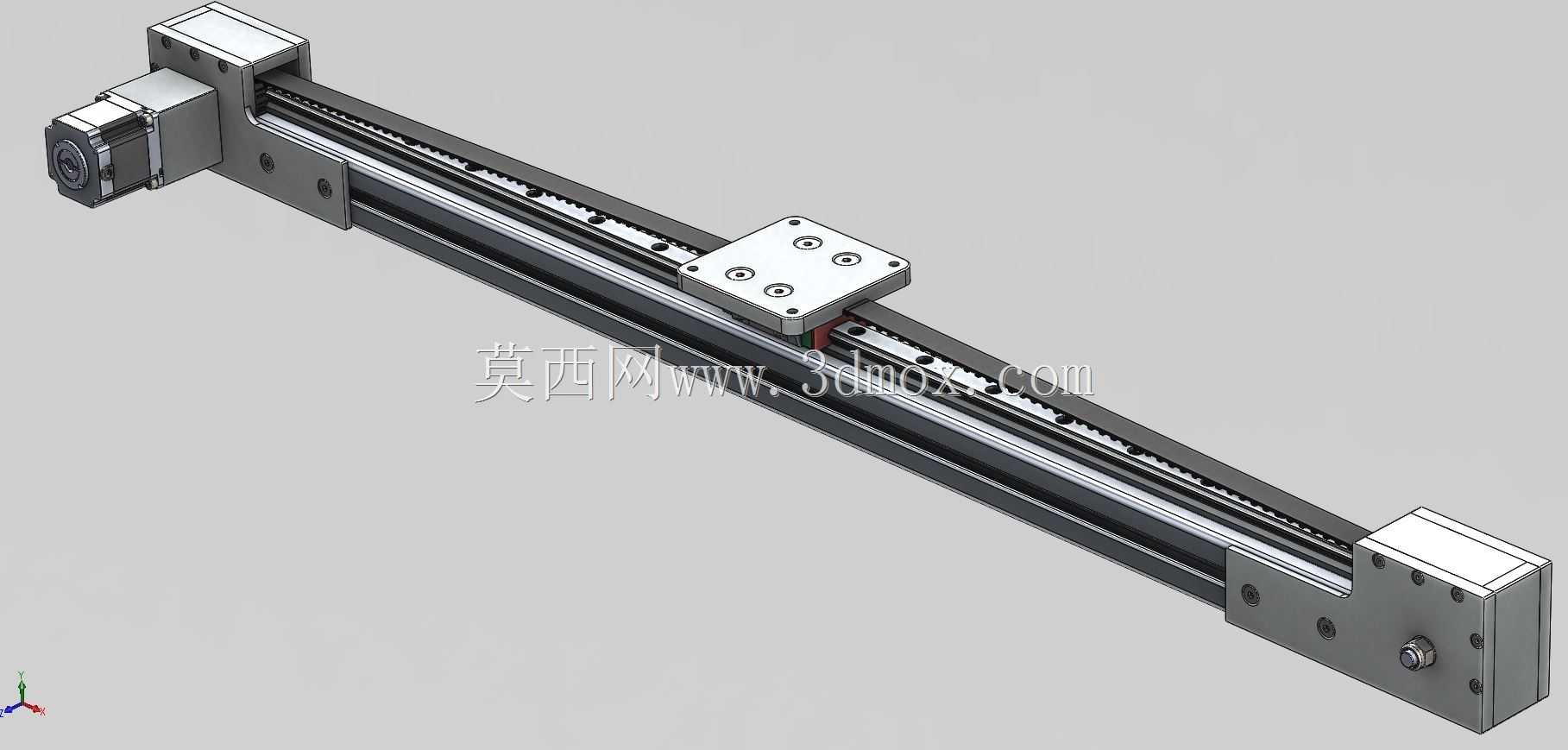

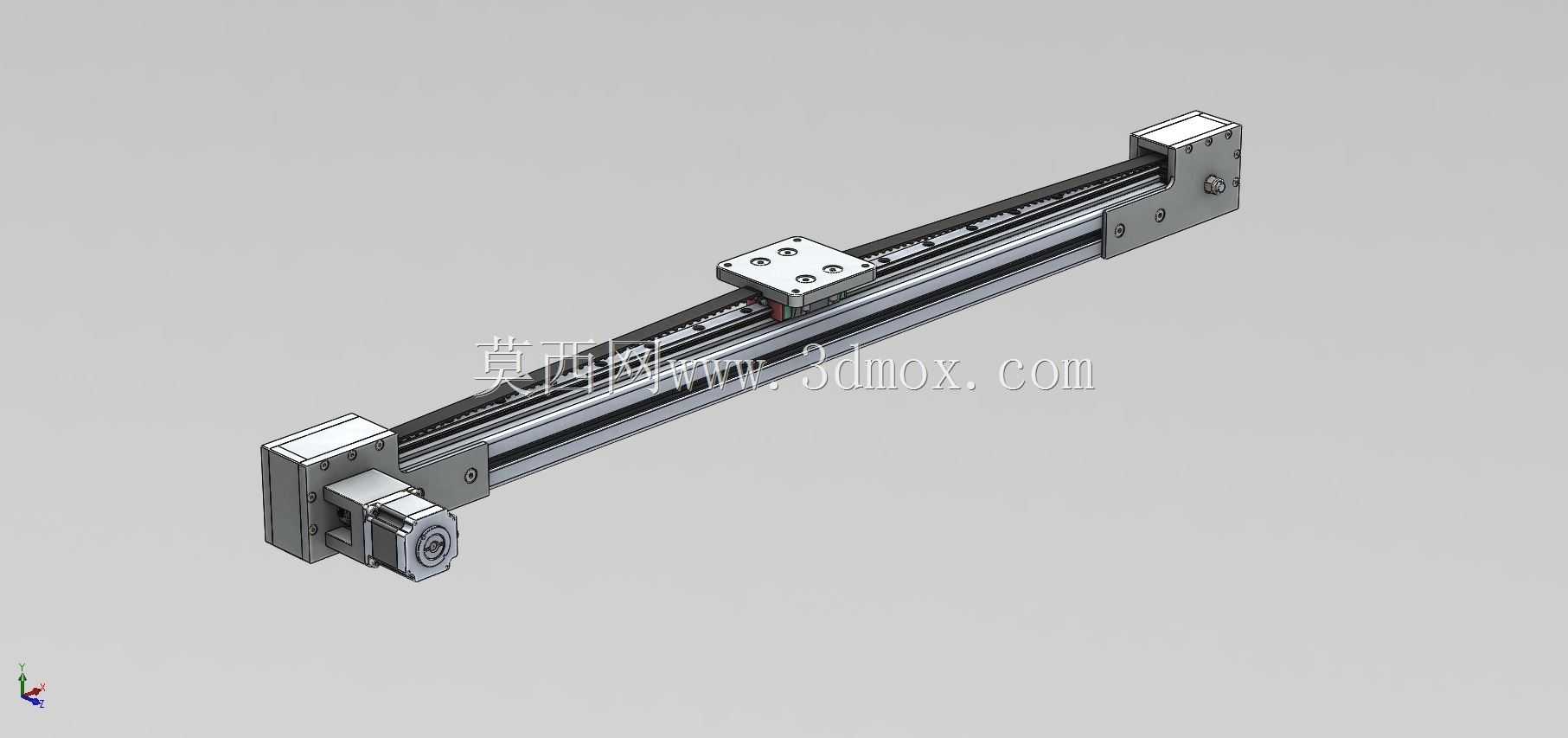

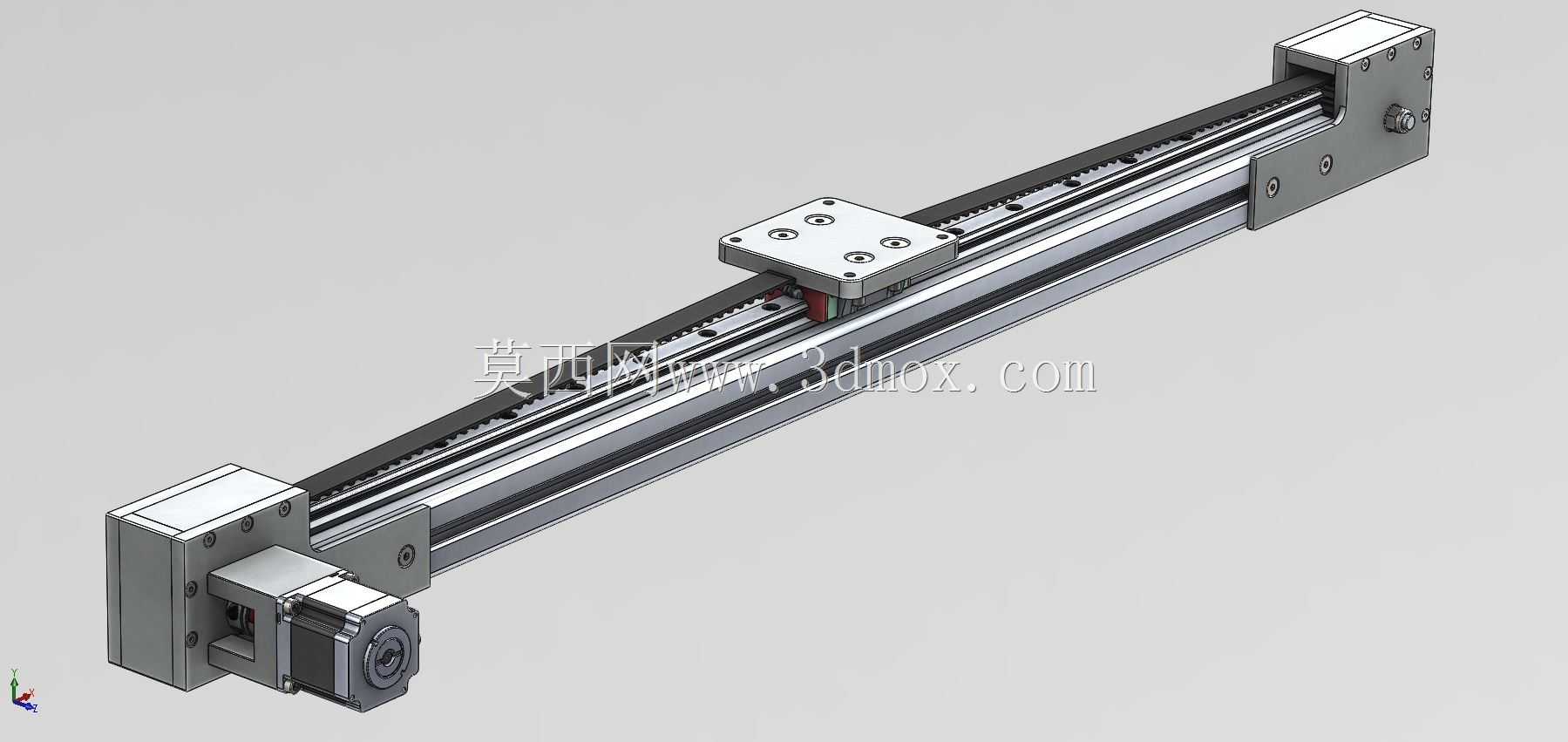

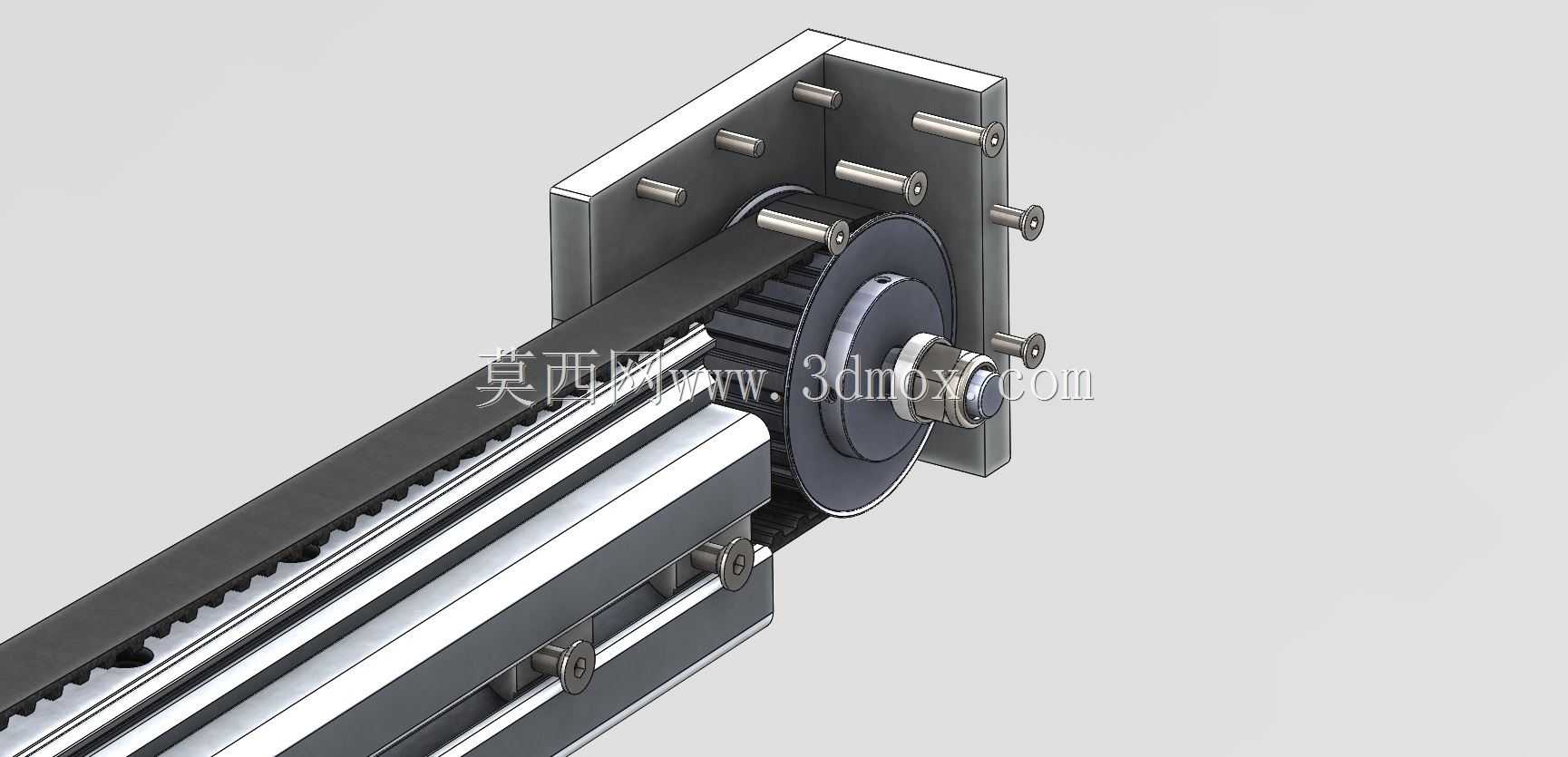

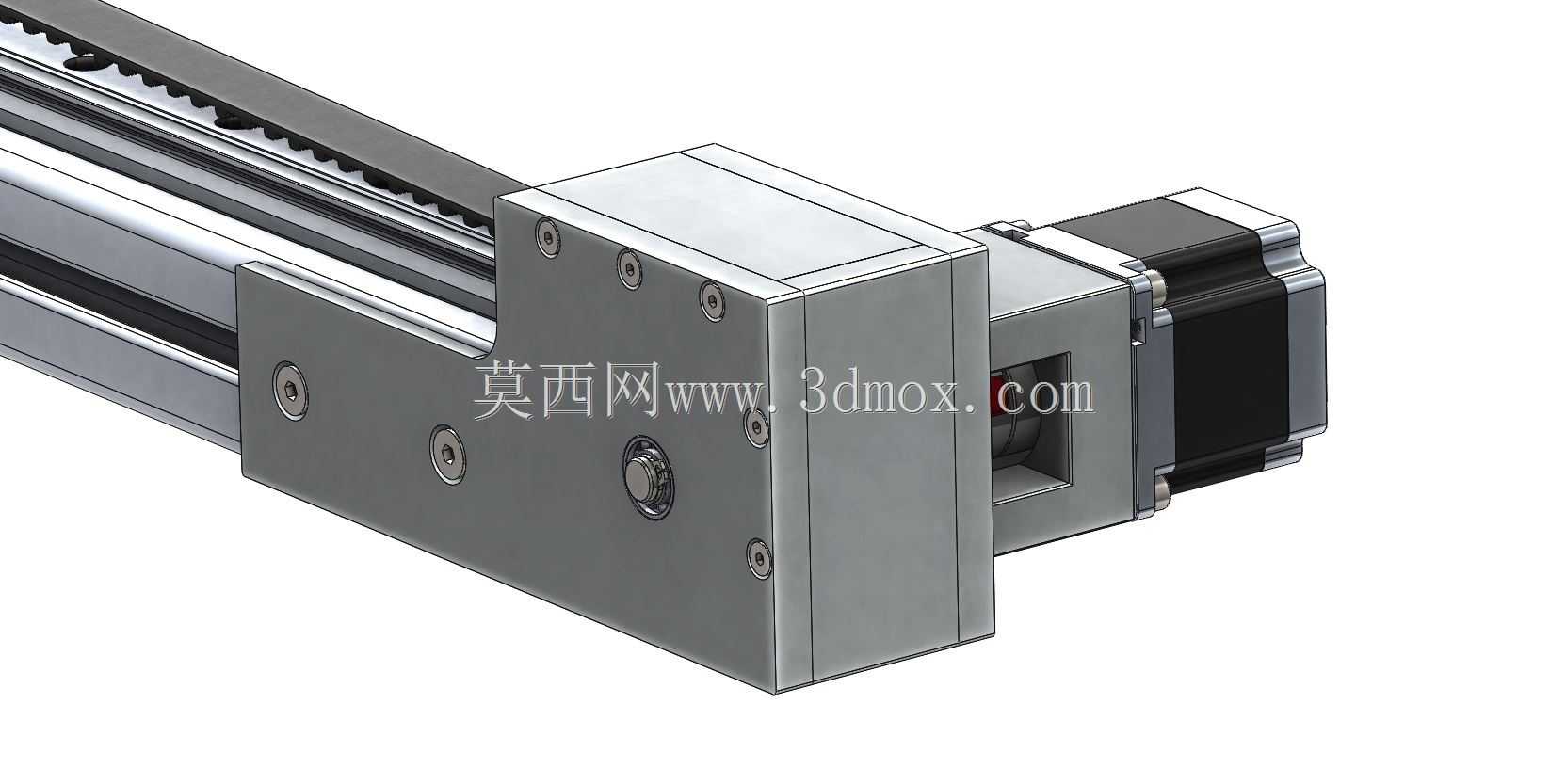

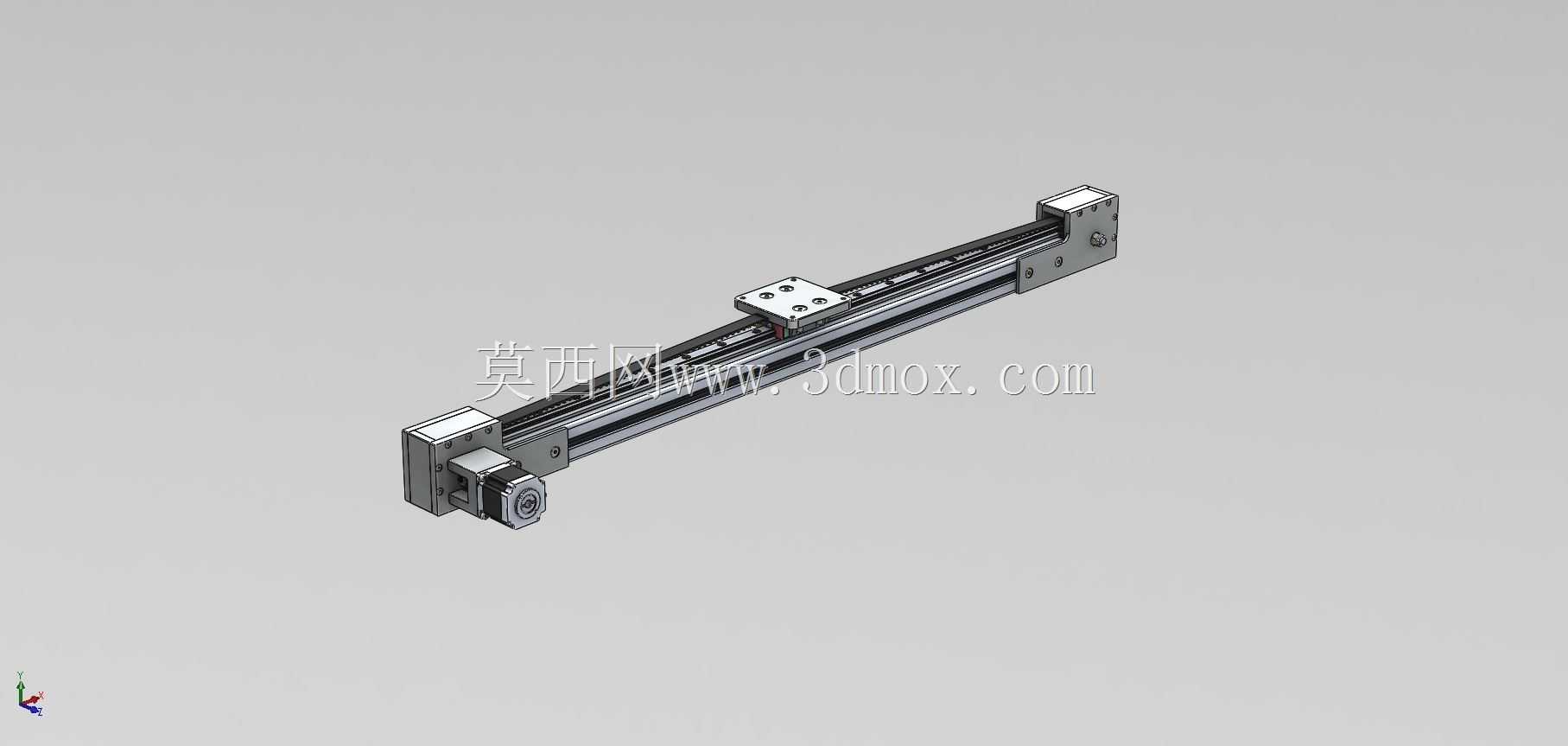

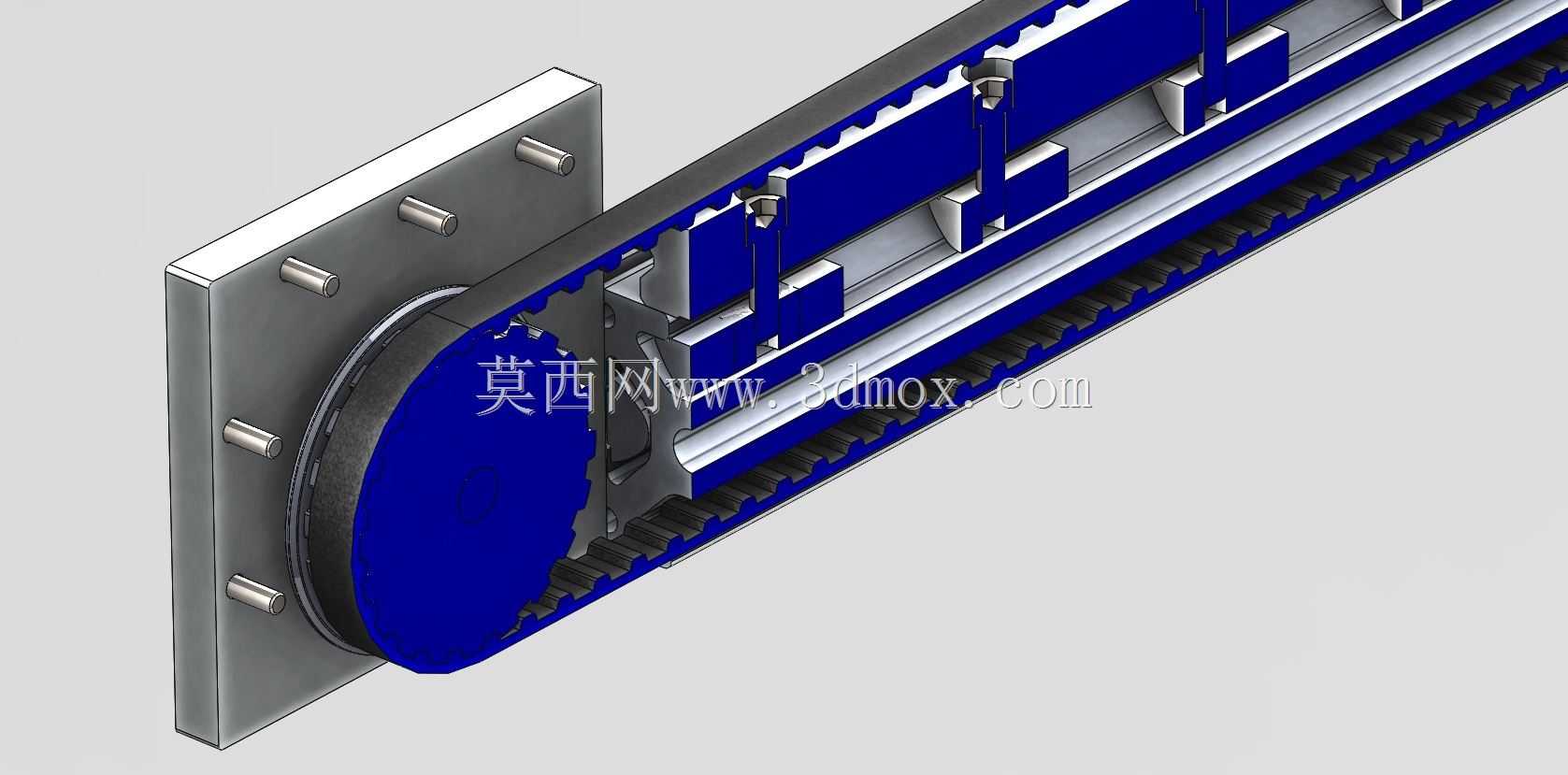

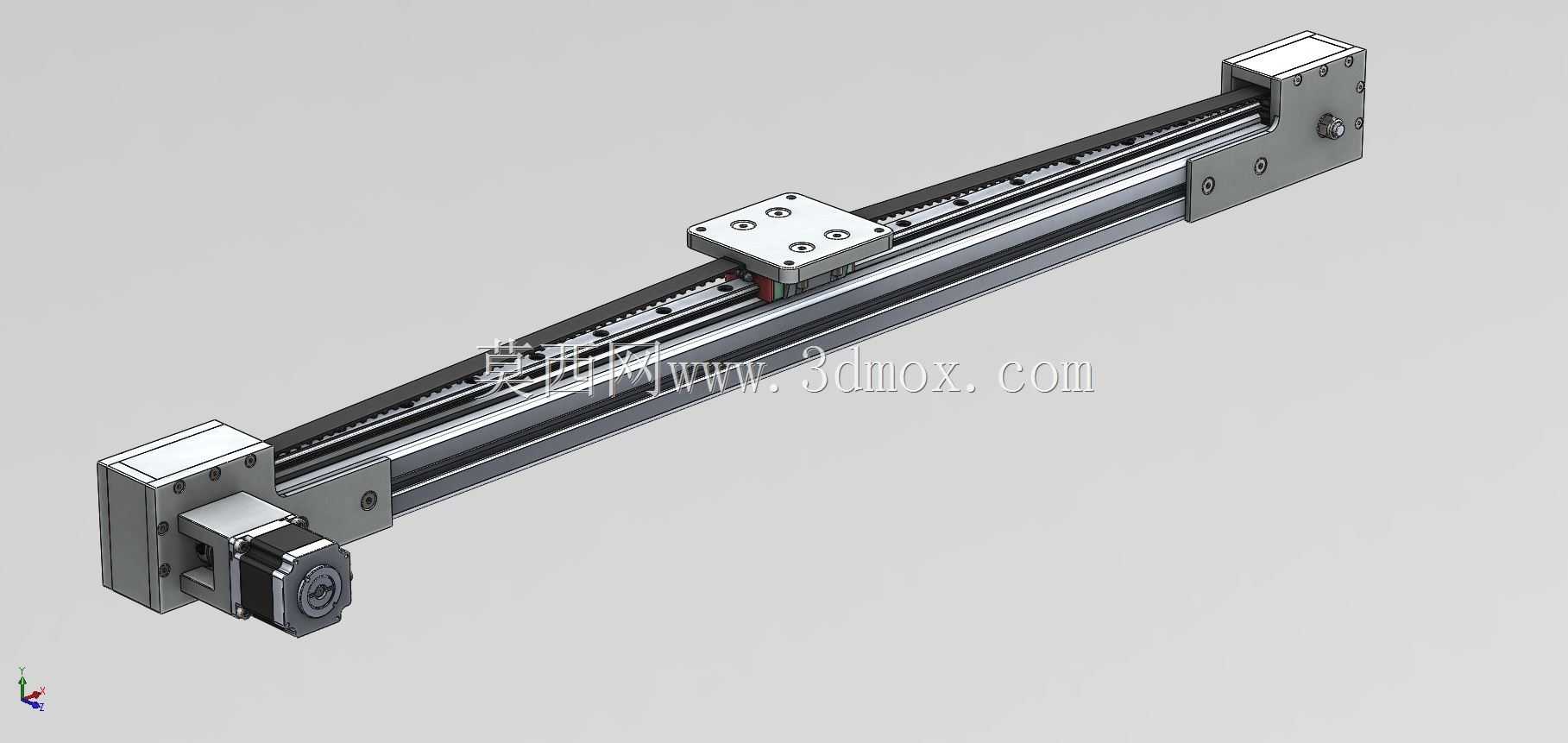

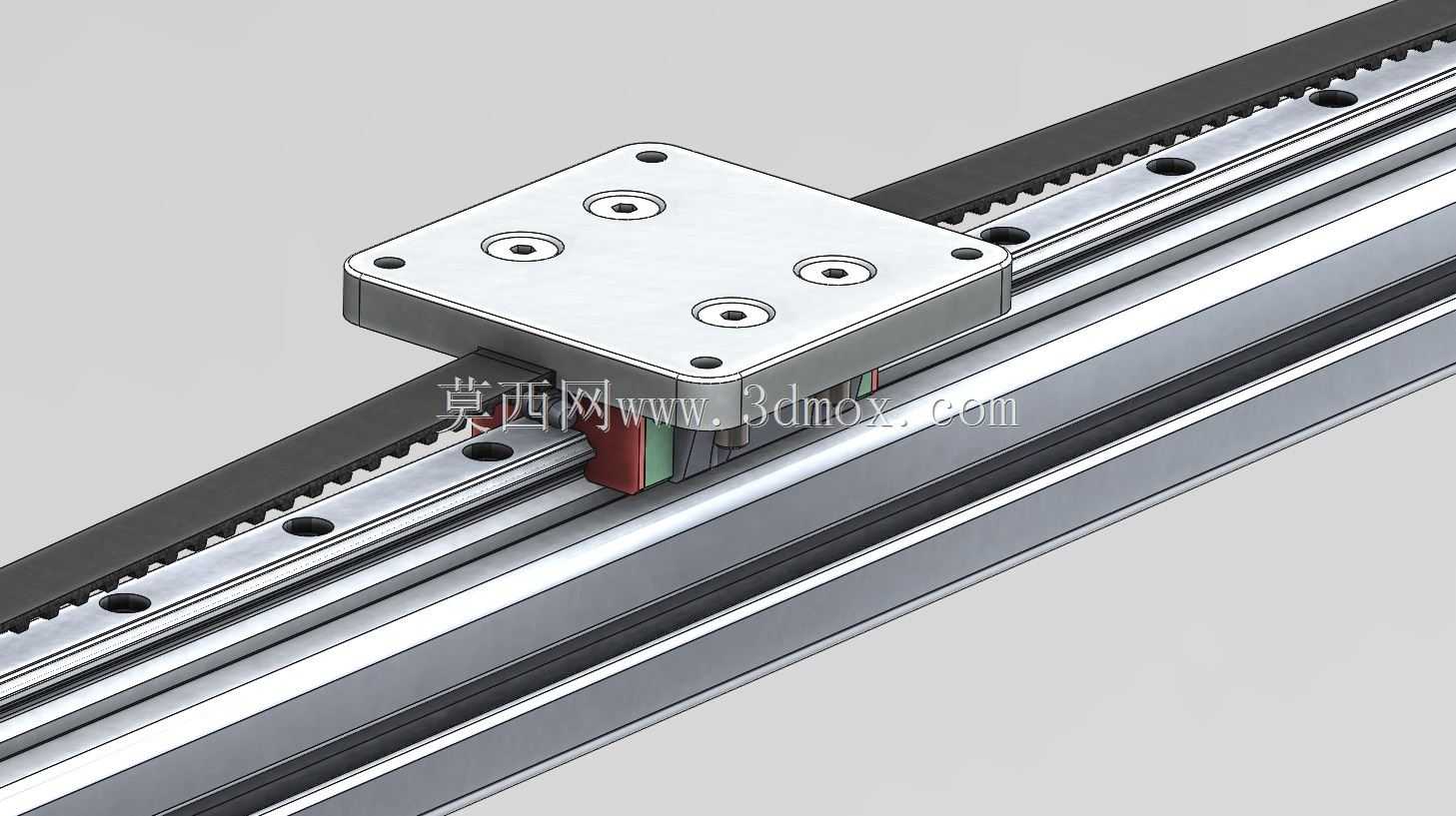

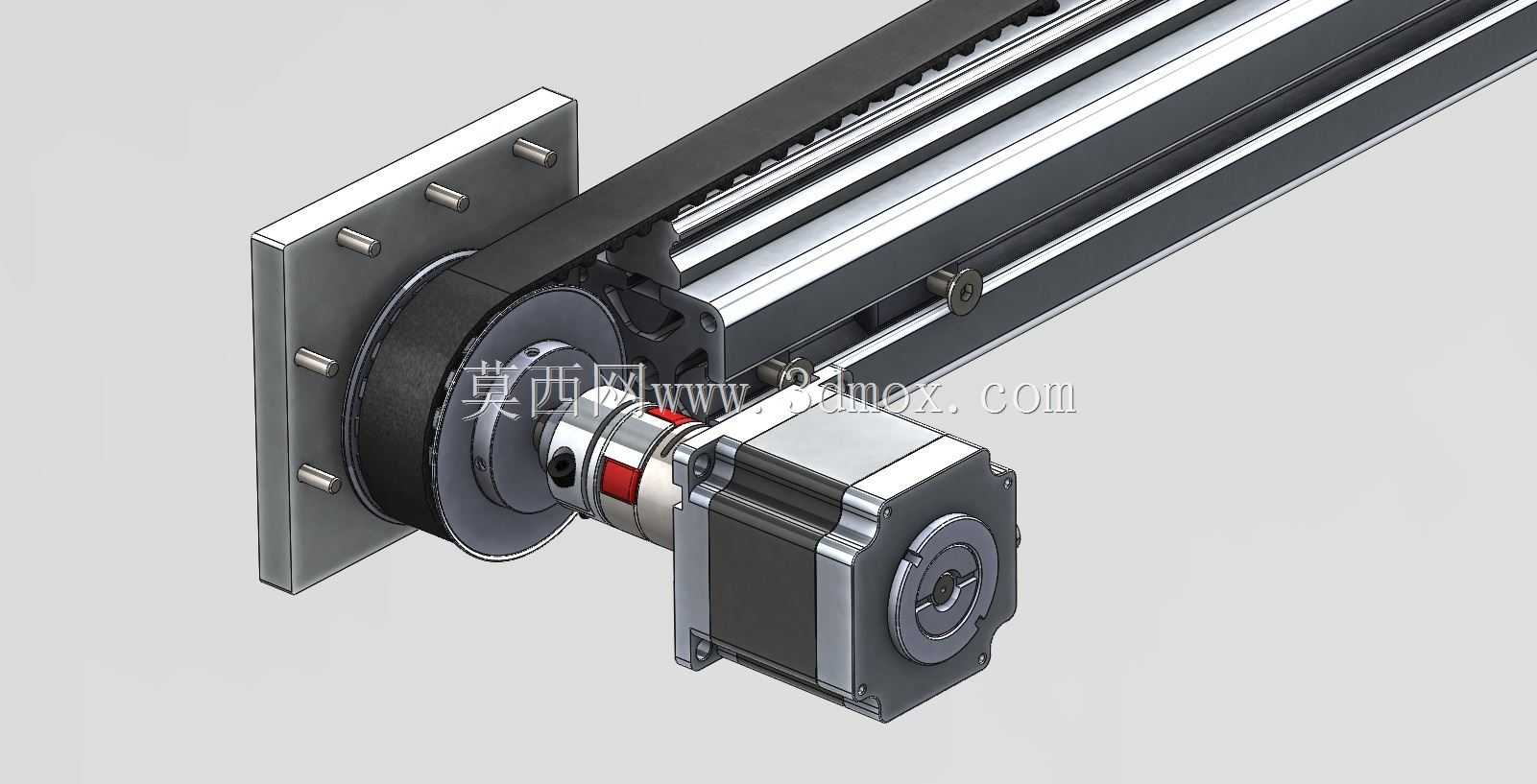

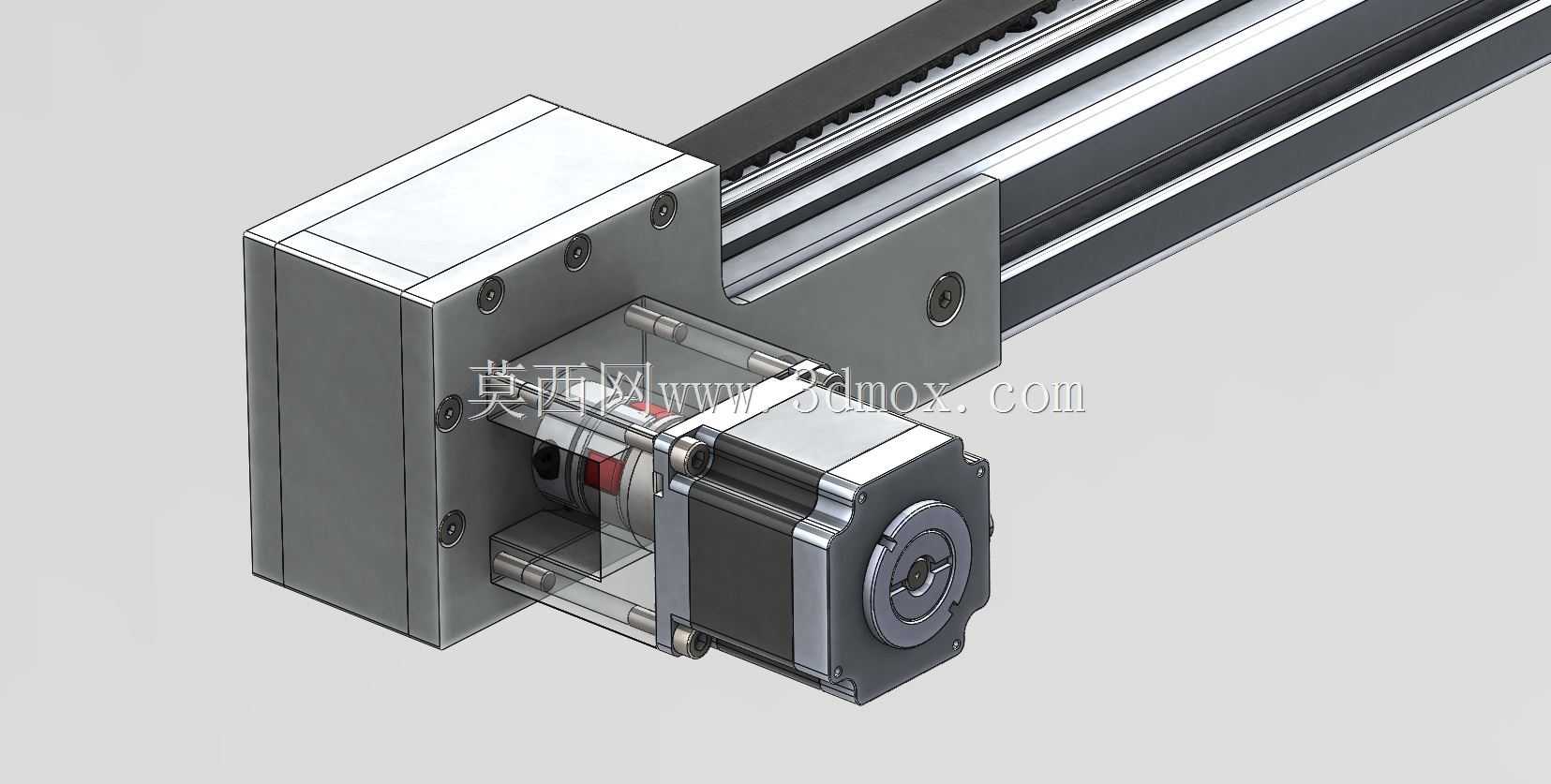

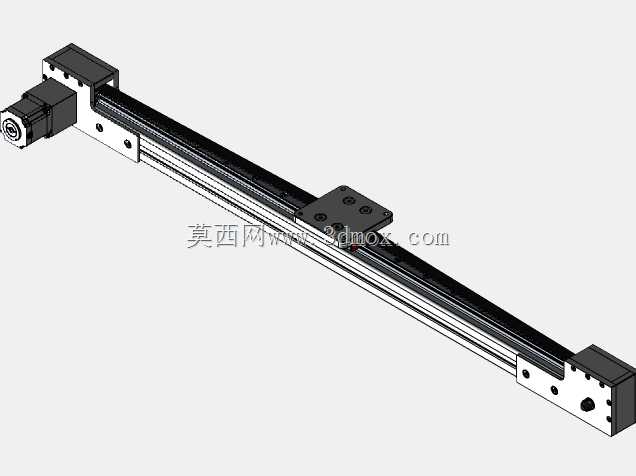

线性机械臂自动化。它由以下项目组成：- ITEM 铝型材 50 x 50mm，- ITEM 不锈钢螺母，- Hiwin EG25 直线导轨和滑块，- 定制加工铝制支架，- 20 L 075 正时皮带轮（正时皮带轮 3/8" 9.525mm 节距参数），带 2425mm 正时皮带，- SKF 61800 深沟球轴承，- 用于固定正时皮带轮轴的弹簧圈，- 用于根据用途安装任何系统的定制面板。- Nema 23 联轴器（型号为 Jaw Coupling）- Nema 23 安装支架（型号为 Nema 23 安装支架）- Nema 23 步进电机（型号为 NEMA_23 步进电机）我要感谢以下人员提供的模型：Spiros GeorgakasKevinMohamed Dhib我正在为非 Solidworks 用户上传 Step 和 Parasolid 文件，以及完全参数化的 Solidworks 2014 组件包含所有组件的功能树，仅供学习之用。谢谢：)
