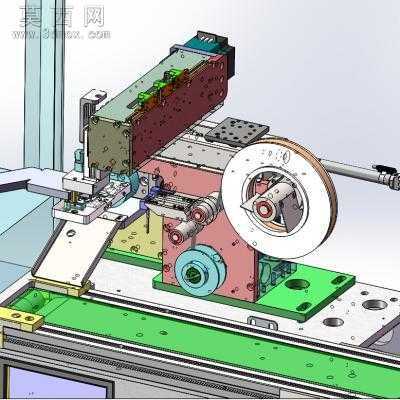

FPC贴膜机、全自动柔板贴膜机 3D模型

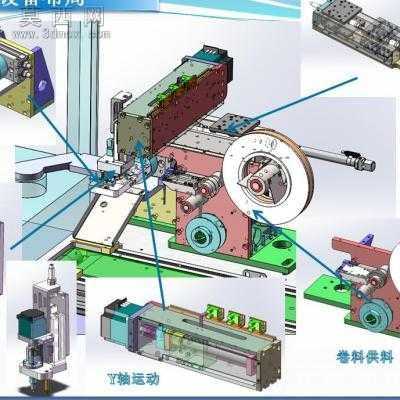

一款自动化贴膜机3D模型分享、主要是柔板贴膜机，此台机台是SMT车间用于贴附柔性电路板（FPC）上在麦克风测试之后的保护膜贴附。SolidWorks2014设计源文件提供，有参数可编辑，总装配图名称是：TS15008-M01-A001-mylar撕膜机构。此机台结构紧凑，但是却拥有4轴系统。料带是卷料上料，自动剥料，然后自动贴附。治具板是可以翻板的机构，保证正反面都可以贴附。此台机器已量产。
