a至B转换主部分

栏目分类:插板阀 发布时间:2025-06-20 ID:1036650
  •  a至B转换主部分
  •  a至B转换主部分
  •  a至B转换主部分
  •  a至B转换主部分
  •  a至B转换主部分

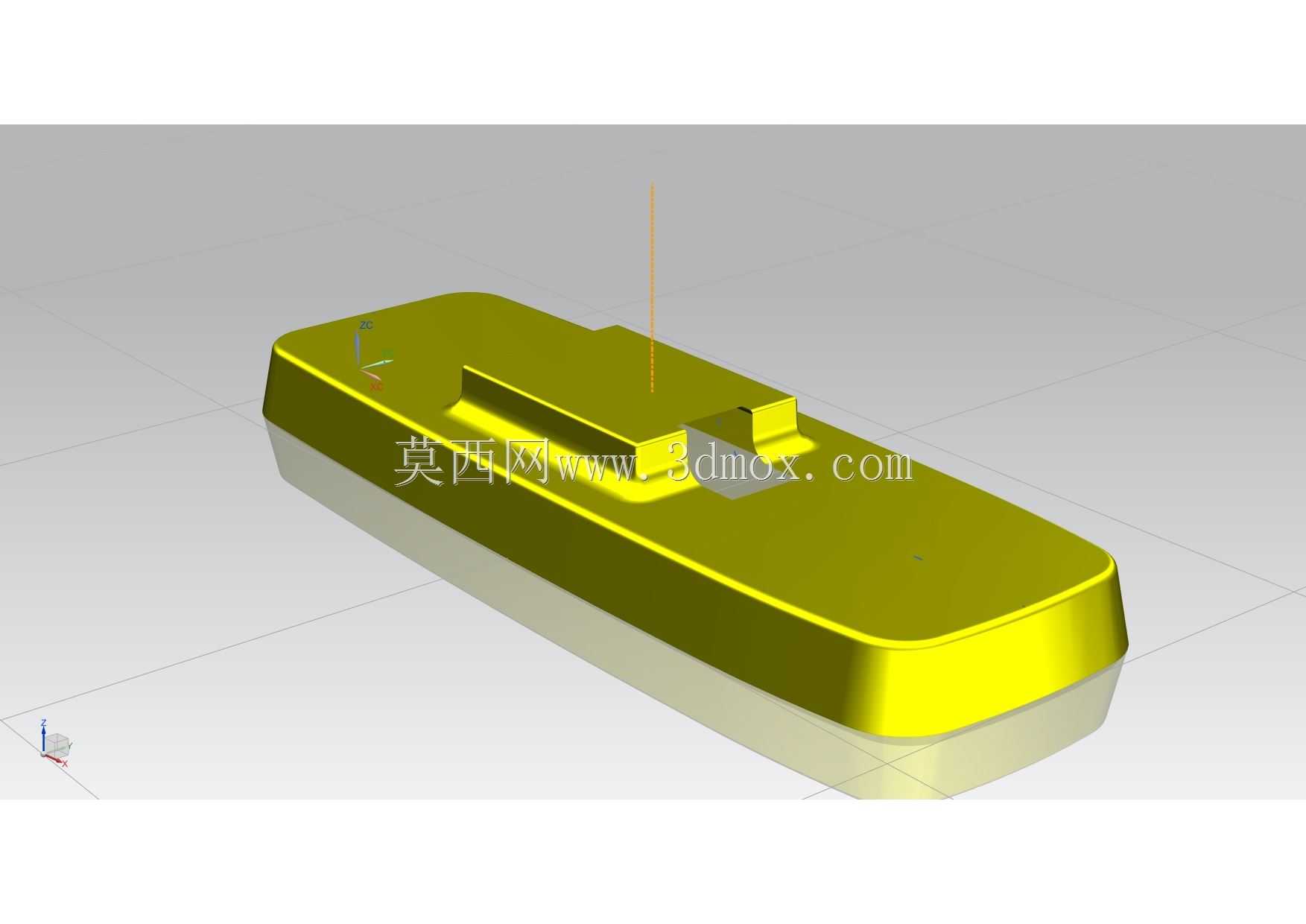

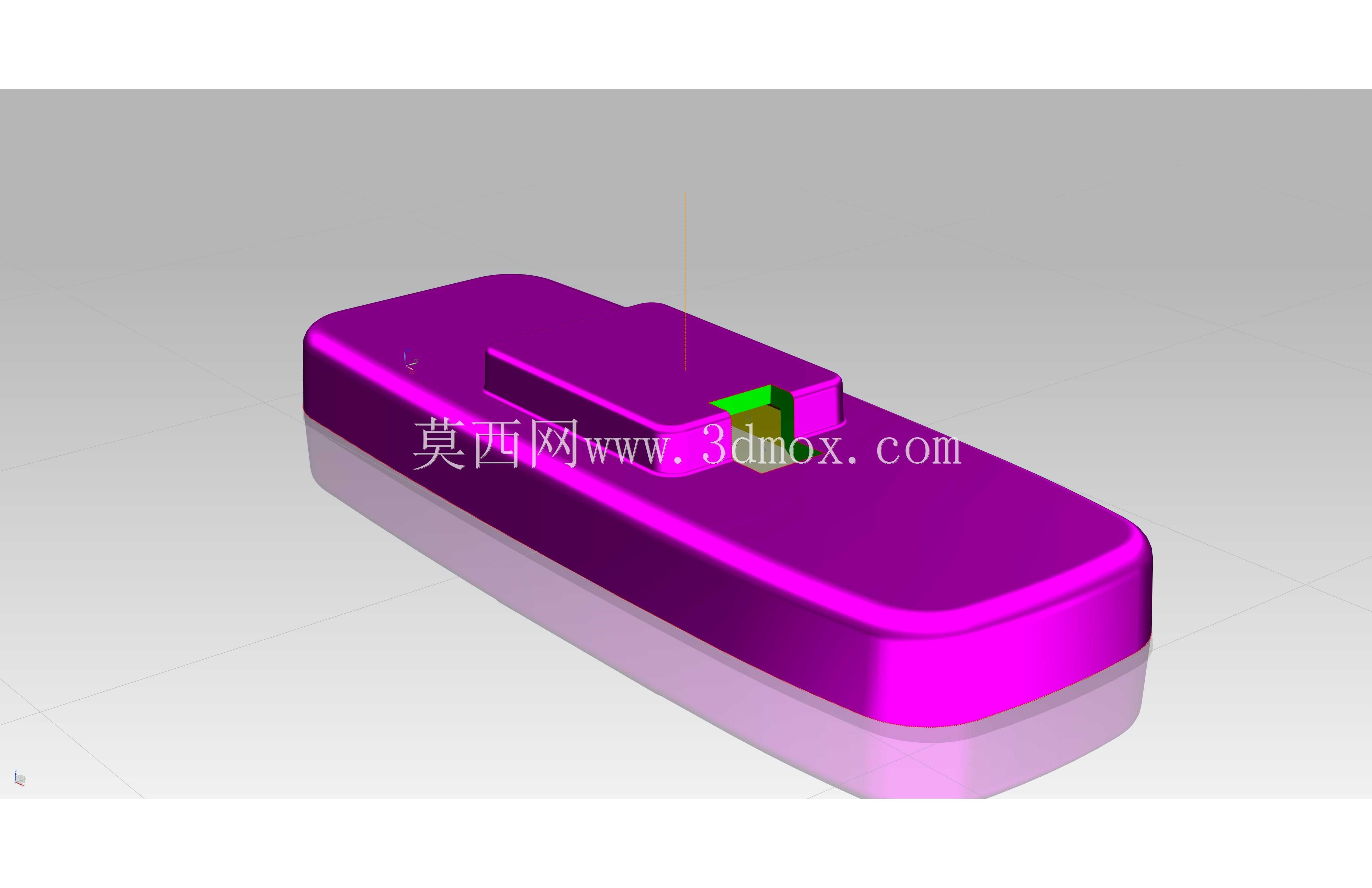

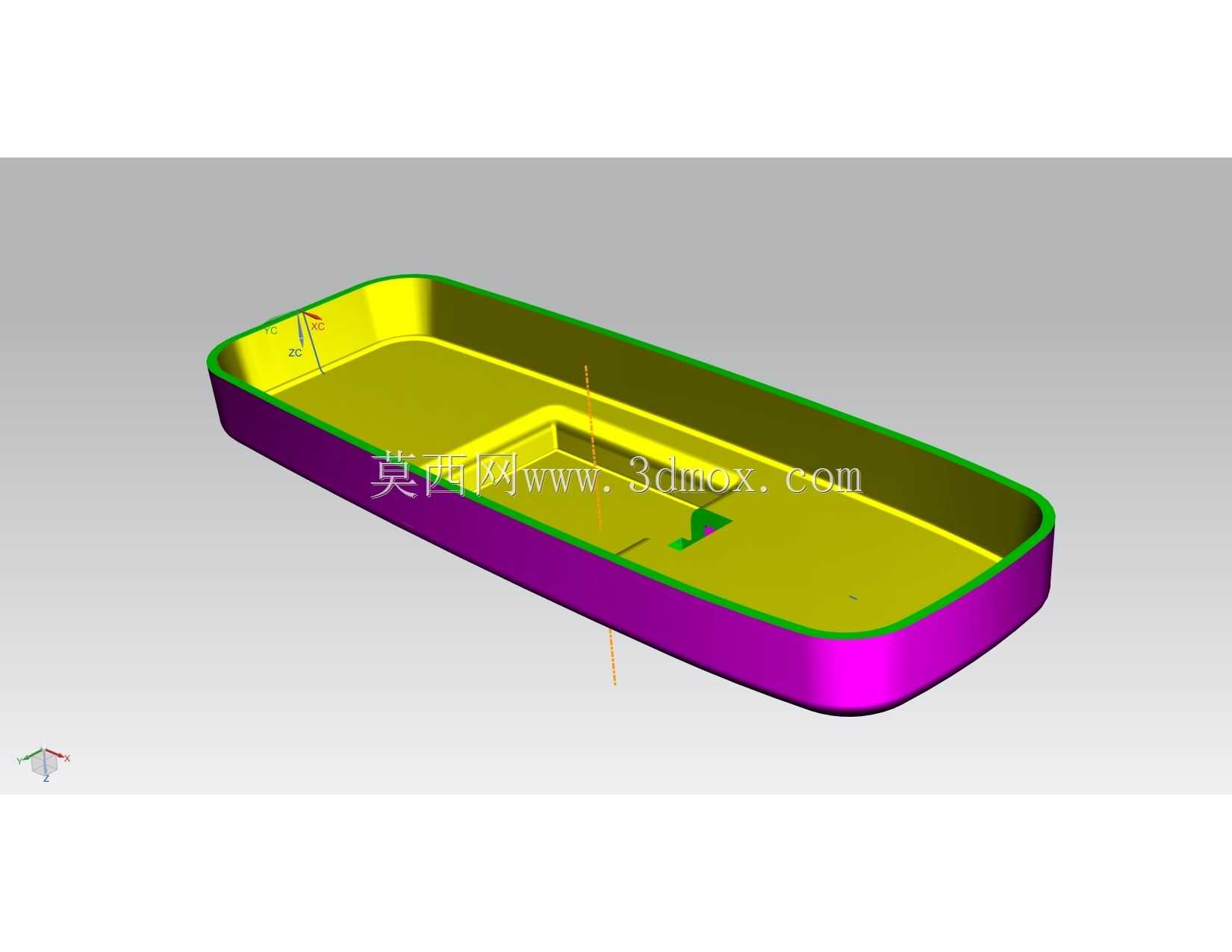

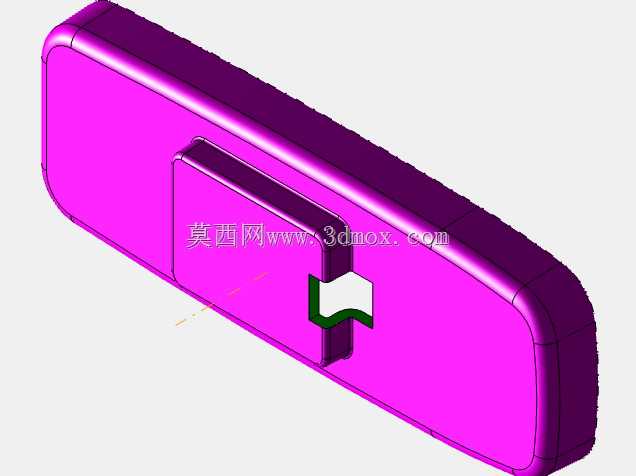

塑料零件设计中的 A 到 B 转换涉及将“A 面”(通常是塑料零件的美观或可见表面)转换为“B 面”(用于支撑结构、制造和装配要求的功能性、不可见面)。此过程对于确保最终设计兼具视觉吸引力和实用性至关重要。以下是该过程的概述:1. 了解 A 面。A 面由工业或美观设计团队提供。它包含零件的可见部分,并且必须满足所有样式和外观标准。关键考虑因素:表面光洁度;曲率连续性;高光和反射;2.创建 B 面B 面源自 A 面,但重点关注:结构要求:加强筋、凸台和加强筋以确保强度。制造可行性:拔模角、收缩余量和工具考虑。功能特性:装配所需的卡扣配合、螺钉凸台、槽等。转换步骤:偏移 A 面:将 A 面偏移所需的壁厚以创建 B 面的基底。调整加强筋或凸台等区域的厚度不均匀。添加加强筋和凸台:包括加强筋(标准厚度:壁厚的 0.5-0.6 倍)。设计具有适当拔模角的螺钉或紧固件的凸台。确保可制造性:添加拔模

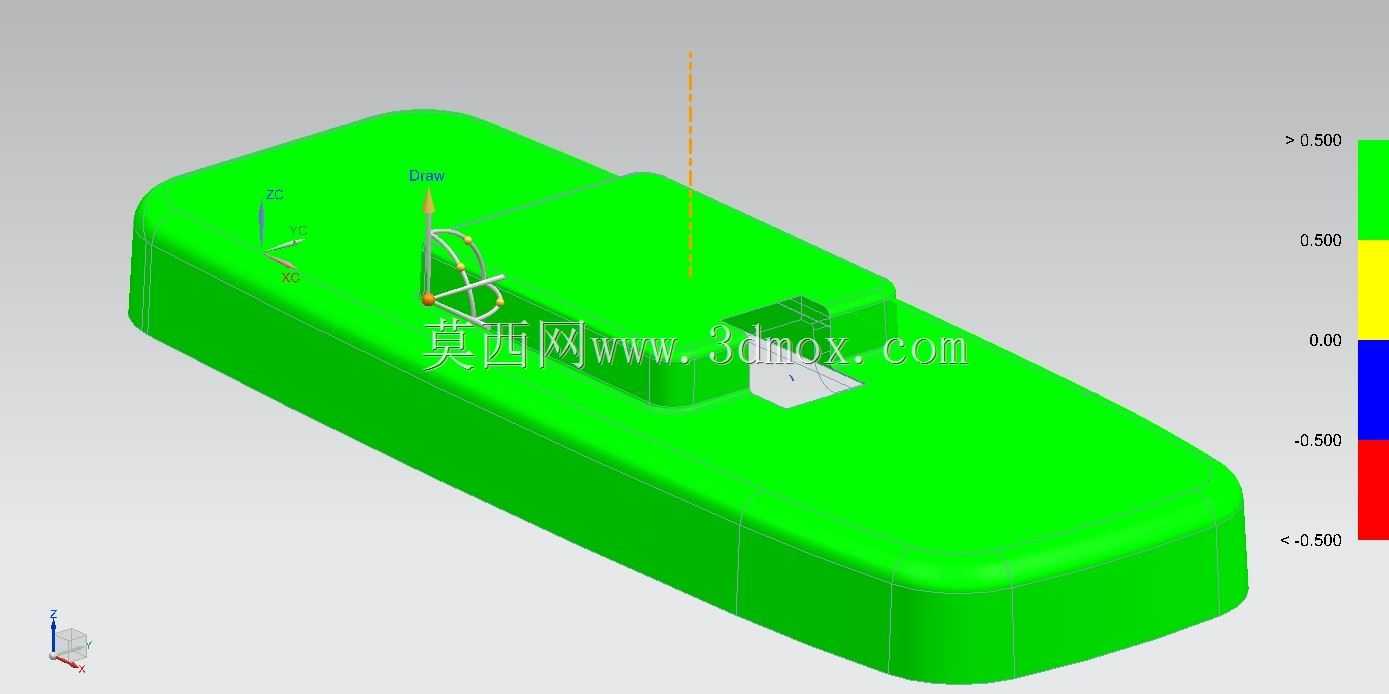

角度(通常为 1-3 度)以便轻松脱模。设计圆角和半径以避免可能导致应力集中或模具流动不良的尖锐边缘。集成卡扣或卡箍:添加卡扣等功能以实现装配目的,确保强度和灵活性。包括分型线和浇口考虑因素:根据模具设计确定分型线。考虑浇口位置以避免在 A 面上出现可见痕迹。3. 验证执行厚度分析以确保均匀性并避免缩痕。运行 FEA 模拟以确保结构完整性。进行拔模分析以确认可成型性。最佳实践保持 A 面和 B 面之间的一致性以实现无缝过渡。确保拔模角度和半径与模具和制造约束兼容。与模具和制造团队密切合作以获取反馈。
