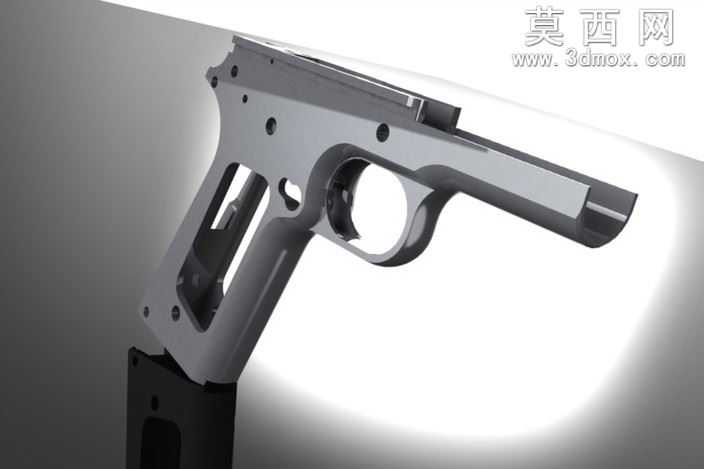

镂空框架式手枪握把结构三维设计

本作品为轻武器手枪握把主体框架的三维建模设计，整体采用SolidWorks软件完成全参数化建模流程，建模过程中严格遵循枪械人机工程学设计逻辑，对握把的握持弧度、扳机护圈轮廓、框架减重孔位、部件装配定位孔都进行了精准的尺寸约束。建模初始阶段先绘制握把侧视轮廓草图，通过拉伸凸台生成基础实体，再针对握持区域的曲面进行放样切除处理，保证握持面的贴合弧度符合人手自然握持的形态，扳机护圈采用圆弧过渡设计，避免棱角对操作造成干扰。框架部分采用多组对称分布的圆形减重孔设计，在保证结构强度的前提下尽可能降低构件自重，所有装配孔位都添加了同轴心与位置尺寸约束，可直接适配对应型号手枪的发射机组件、弹匣卡榫、握把护板等配套零件的装配需求。材质渲染阶段选用哑光金属材质，调整金属粗糙度与反射参数，还原钢制枪械构件经过表面处理后的哑光金属质感，对框架边缘做了微小的倒角处理，避免尖锐棱角的视觉生硬感，同时还原实际加工中去毛刺的工艺特征。设计过程中重点考量了握把的受力分布，对握持时主要受力的握把背部、扳机护圈连接位置做了局部加厚处理，镂空结构的筋位走向完全贴合受力传递路径，既实现了轻量化的外观效果，又保证了构件的结构强度能够承受枪械发射时的冲击力。模型整体结构完整，所有特征均保留建模参数，可根据实际装配需求调整孔位尺寸、握持弧度、框架厚度等参数，能够用于枪械结构原理展示、外观设计验证、3D打印原型制作等场景，配套的通用格式文件可在多类三维软件中打开编辑，方便后续的设计调整与工程应用。
