带式输送机驱动滚筒装配结构设计

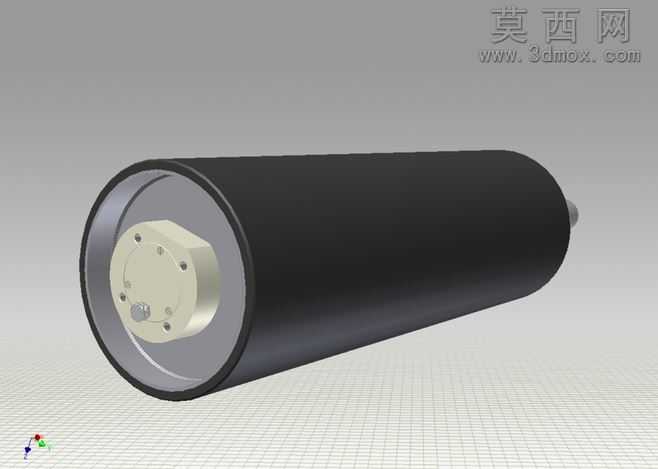

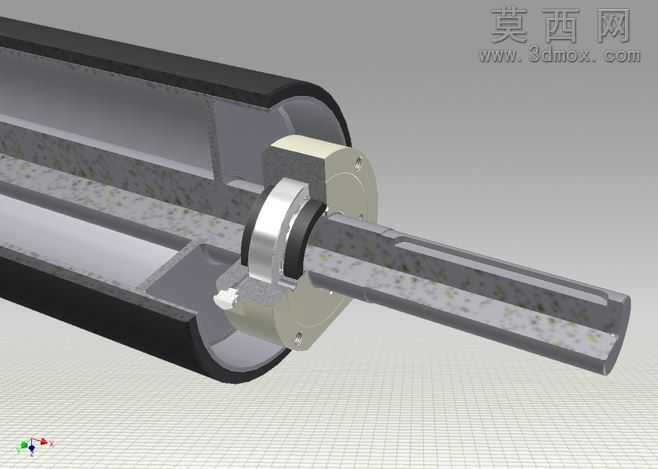

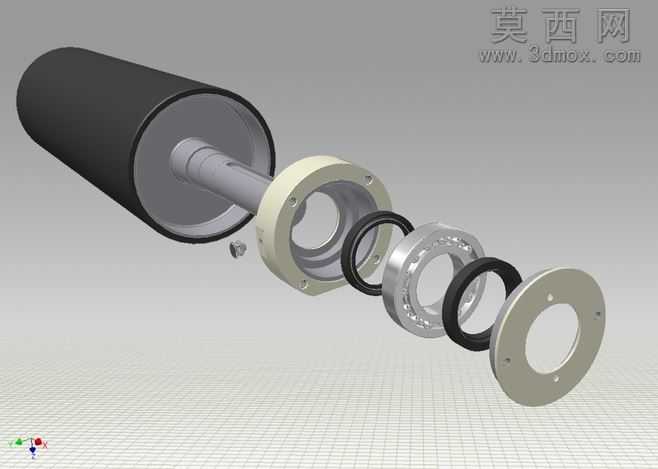

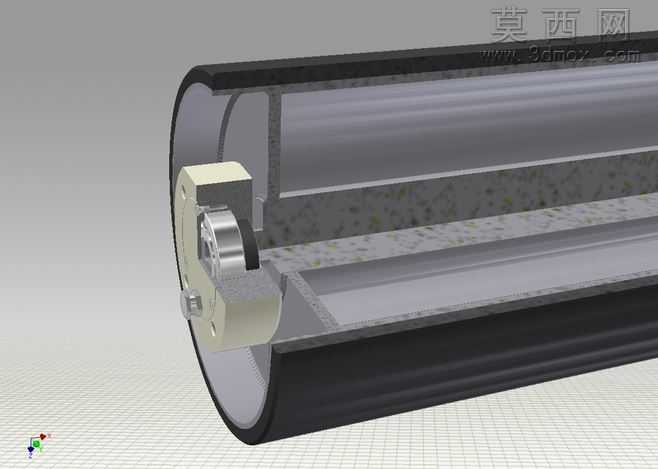

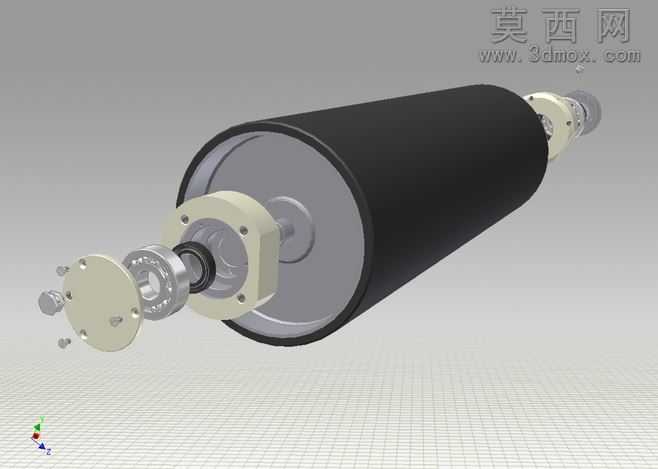

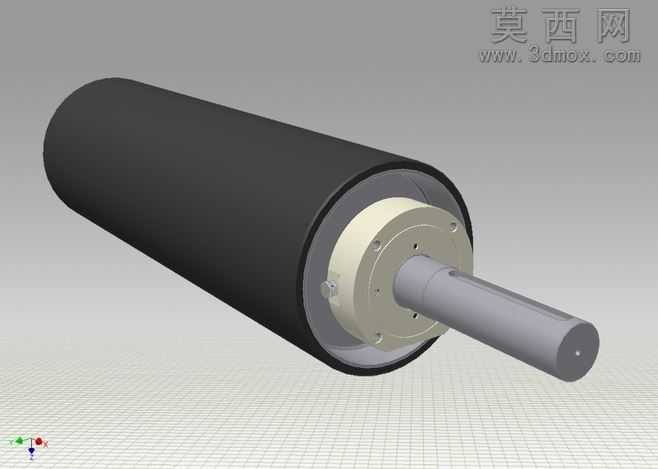

本作品为带式输送机核心传动部件驱动滑轮的三维装配模型，采用Autodesk Inventor完成全参数化建模，整体按照实际工业生产的装配逻辑完成爆炸视图呈现，清晰展示各零部件的装配层级与配合关系。建模过程中首先以驱动滚筒的核心参数为基准，确定筒体外径240mm、筒体长度750mm的基础尺寸，筒体采用薄壁回转体特征建模，外表面赋予哑光黑色橡胶材质，模拟实际使用中增大输送带摩擦力的包胶层结构，金属筒体内壁赋予磨砂碳钢材质，还原焊接滚筒的真实质感。核心轴系部分采用阶梯轴设计，根据轴承安装、密封定位、端盖配合的不同轴径需求逐段绘制回转特征，轴表面赋予精车金属质感，区分不同加工面的粗糙度表现。轴承组件采用标准深沟球轴承建模，完整绘制内圈、外圈、滚动体、保持架的细节结构，滚动体赋予亮面镀铬金属材质，保持架赋予冲压钢材质，还原标准件的真实外观。密封部件包含双唇口密封圈与防尘挡圈，采用橡胶材质与金属骨架复合建模，密封圈的唇口结构做了细节倒角处理，还原密封件的装配干涉量设计。两端的连接法兰与端盖采用螺栓连接结构建模，法兰盘上的安装孔做了沉头孔细节处理，端盖表面赋予喷漆碳钢材质，与筒体的金属质感形成区分。整体装配采用自下而上的建模思路，先完成单个零件的参数化建模，再按照实际装配约束完成配合：轴与轴承内圈采用过盈配合约束，轴承外圈与法兰座孔采用过渡配合约束，密封圈与轴、端盖的配合面添加接触约束，确保爆炸视图拆解时各零件的相对位置符合实际拆装顺序。渲染阶段采用工作室光照环境，添加地面网格辅助参考，调整各零件的材质反射率与粗糙度参数，让金属件的反光、橡胶件的哑光质感得到真实呈现，爆炸视图的拆解间距经过合理调整，既不会因为间距过大丢失装配关联感，也不会因为间距过小遮挡零件细节，能够让观看者快速理解驱动滑轮的内部结构组成、各零件的功能定位与装配逻辑，可用于输送机设计的方案展示、结构教学、装配工艺参考等场景。
